Kabeláž Jokon 10,15m/13-pól. zástrčka, s předními vývody QS150, baj6

Výrobce:
Jokon
typ zástrčky:
13-pólová (ISO 11446)
délka zástrčka -> bajonet:
10150 mm
přední vývody:
ano
délka předních vývodů:
8200 mm
typ předních vývodů:
plochý kabel 2x1,5mm2 (pro spojky QS150)
bajonety:
2x 6-pólový bajonet
Part ID:
51.9201.021/13
Objednací číslo:
100189

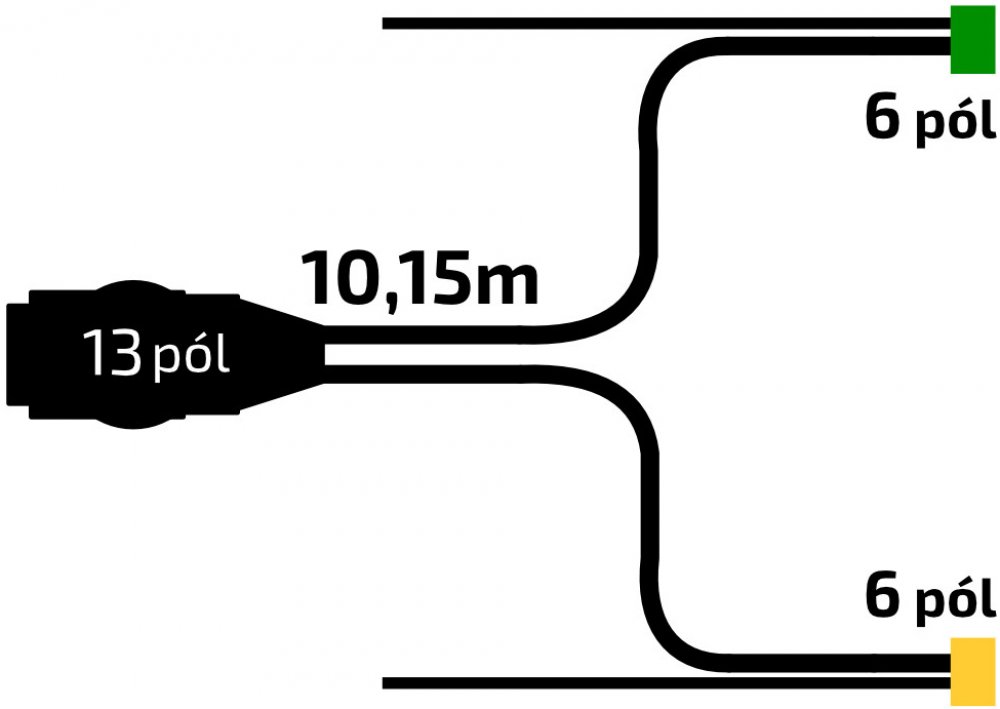

Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.
Z třináctipinové zástrčky jsou vyvedeny dvě větve šestižilových kabelů 6x0,75 mm² (levá a pravá) o délce 10 150 mm.
Obě větve jsou zakončeny 6-pinovými bajonety Jokon (žlutým na levé straně a zeleným na pravé) pro snadné a rychlé připojení kompatibilních svítilen, např. Jokon typ 610.
Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x1,5 mm² o délce 8 200 mm, na nějž lze pomocí spojek SNAP-IN namontovat přední, boční, či doplňkové obrysové svítilny.
Tuto kabeláž běžně naleznete např. na přívěsech VAPP PAV2 či PVV2 s délkou ložné plochy přes 5 100 mm.
Levý zadní bajonet. konektor: šestipólový (blinkr, brzda, koncové, mlhovka, couvačka, kostra), barva žlutá
Pravý zadní bajonet. konektor: šestipólový (blinkr, brzda, koncové, mlhovka, couvačka, kostra), barva zelená
