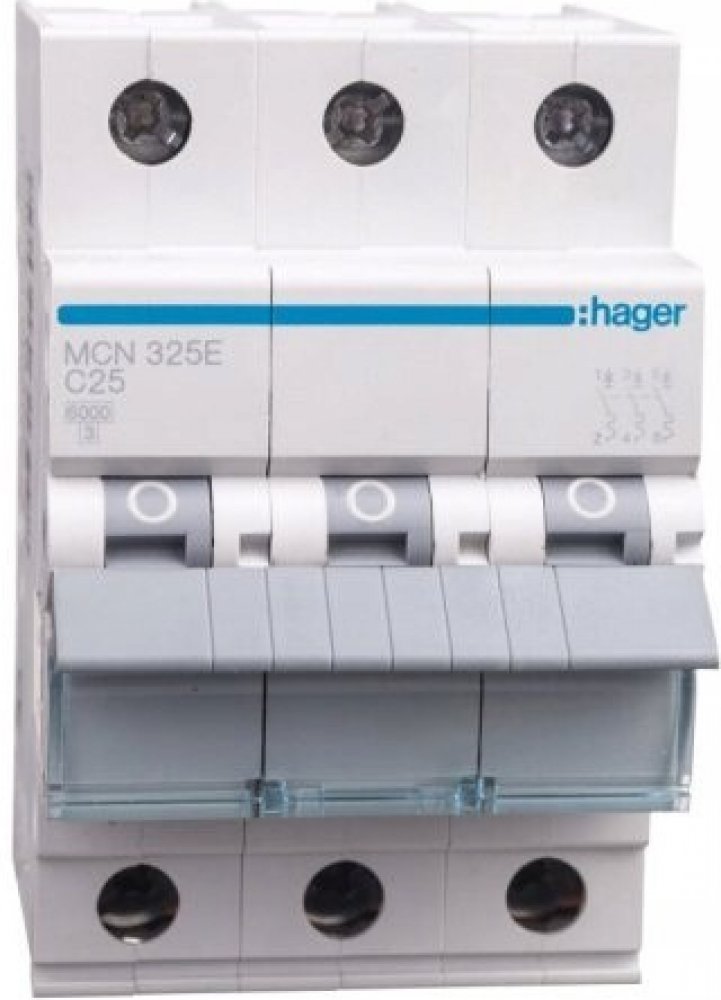

Jistič 3P C 25A Hager MCN325E

- Technické údaje
Design
Elektrické vlastnosti
Napětí
Proud
Proud / Teplota
Korekční faktor proudu
Moc
Odolnost
Rozměry
Instalace / Montáž
Spojení
Norma
Zabezpečení
Podmínky použití
- Stupeň znečištění podle IEC 60664 / IEC 60947-2. : 2
- Pracovní teplota: -25 ... 70 °C
- Třída omezení energie I²t.: 3
- Teplota skladování/přepravy: -25 ... 80 °C
- Stupeň ochrany: IP20
- Norma: Evropská směrnice o OEEZ:
- EN 60898-1: týká se
- Průřez tuhého vodiče (drát) v svorce: 1 / 35 mm²
- Průřez ohebného vodiče (lanka) v svorce: 1 / 25 mm²
- Typ připojení: se šroubem
- Kapacita vstupní/výstupní svorky pro pružný kabel (lanko): 1/25 mm²
- Kapacita vstupní/výstupní svorky pro pevný vodič (drát): 1/35 mm²
- Utahovací moment: 2,8 Nm
- Hloubka výrobku: 70 mm
- Výška výrobku: 83 mm
- Šířka výrobku: 52,5 mm
- Elektrická odolnost (počet cyklů): Mechanická odolnost (počet cyklů):
- 4000: 20000
- Ztráty výkonu na pól pro jmenovitý proud: Celkové ztráty výkonu pro jmenovitý proud:
- 3,5 W: 10,1 W
- Okamžitý korekční koeficient spouštěče při frekvenci 100 Hz: 1,1
- Okamžitý korekční koeficient spouštěče při frekvenci 200 Hz: 1,2
- Okamžitý korekční koeficient spouštěče při frekvenci 400 Hz: 1,5
- Okamžitý korekční koeficient spouštěče při frekvenci 60 Hz: 1
- Korekční koeficient proudu znám. pro 2 fotoaparáty instalované vedle sebe: 1
- Korekční koeficient proudu znám. pro 3 fotoaparáty instalované vedle sebe: 0,95
- Koeficient kor. Znám proud. pro 4 nebo 5 fotoaparátů nainstalovaných vedle sebe: 0,9
- Koeficient kor. Znám proud. pro 6 fotoaparátů nainstalovaných vedle sebe: 0,85
- Jmenovitý proud při teplotě -15 °C: 30,5 A
- Jmenovitý proud při teplotě -20 °C: 31 A
- Jmenovitý proud při teplotě 0 °C: 28,8 A
- Jmenovitý proud při teplotě 10 °C: 27,6 A
- Jmenovitý proud při teplotě -10 °C: 29,9 A
- Jmenovitý proud při teplotě 15 °C: 26,9 A
- Jmenovitý proud při teplotě 20 °C: 26,3 A
- Jmenovitý proud při teplotě 25 °C: 25,7 A
- Jmenovitý proud při teplotě -25 °C: 31,5 A
- Jmenovitý proud při 30 °C: 25 A
- Jmenovitý proud při teplotě 35 °C: 24,3 A
- Jmenovitý proud při 40 °C: 23,5 A
- Jmenovitý proud při teplotě 45°C: 22,7 A
- Jmenovitý proud při teplotě 5 °C: 28,2 A
- Jmenovitý proud při teplotě -5 °C: 29,3 A
- Jmenovitý proud při teplotě 50 °C: 21,9 A
- Jmenovitý proud při teplotě 55 °C: 21,1 A
- Jmenovitý proud při 60 °C: 20,2 A
- Jmenovitý proud při teplotě 65 °C: 19,3 A
- Jmenovitý proud při teplotě 70 °C: 18,3 A
- Vypínací kapacita 400 V (NF EN 60947-2): 10 kA
- Znám ho. schopnost vypnout. zkratového napětí pod 400 V AC podle IEC 60898-1: 6 kA
- Jmenovitý vypínatelný zkratový provozní proud Ics: 6 kA
- Vypínací kapacita 1P při 400 V (EN 60947-2). : 3 kA
- Vypínací kapacita 415 V (NF EN 60947-2): 10 kA
- Min. max. hodnota proudu AC a okamžitého provozu ochrany: 5/10 In
- Min. max. hodnota stejnosměrného proudu a okamžitého provozu ochrany: 7/15 In
- Min. max. hodnota proudu AC při okamžitém provozu ochrany: 1,13/1,45 In
- Min. max. hodnota stejnosměrného proudu a okamžitého provozu ochrany: 1,13/1,45 In
- Jmenovité izolační napětí Ui: Jmenovité rázové napětí odolávající Uimp:
- 500 V: 4000 V
- Frekvence: 50/60 Hz
- Jmenovitá zkratová spojovací kapacita Icn: 6 kA
- Typ napájecího napětí: AC
- Jmenovité připojovací napětí Ue (AC): 230/400 V
- Počet chráněných pólů: 3
- Počet pólů: 3 P
- Rozložení pólů: 3 P
- Charakteristika spouštění: C
