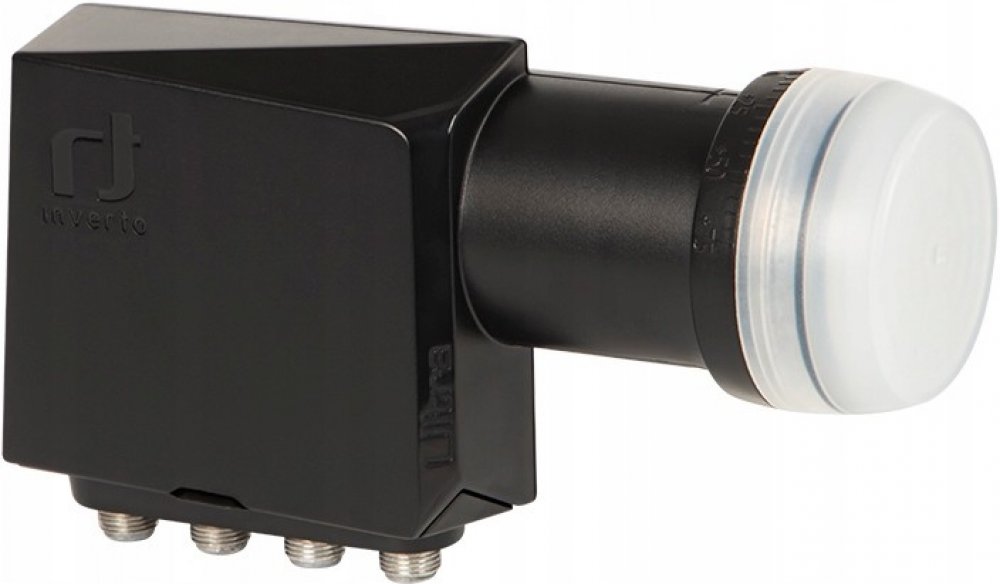

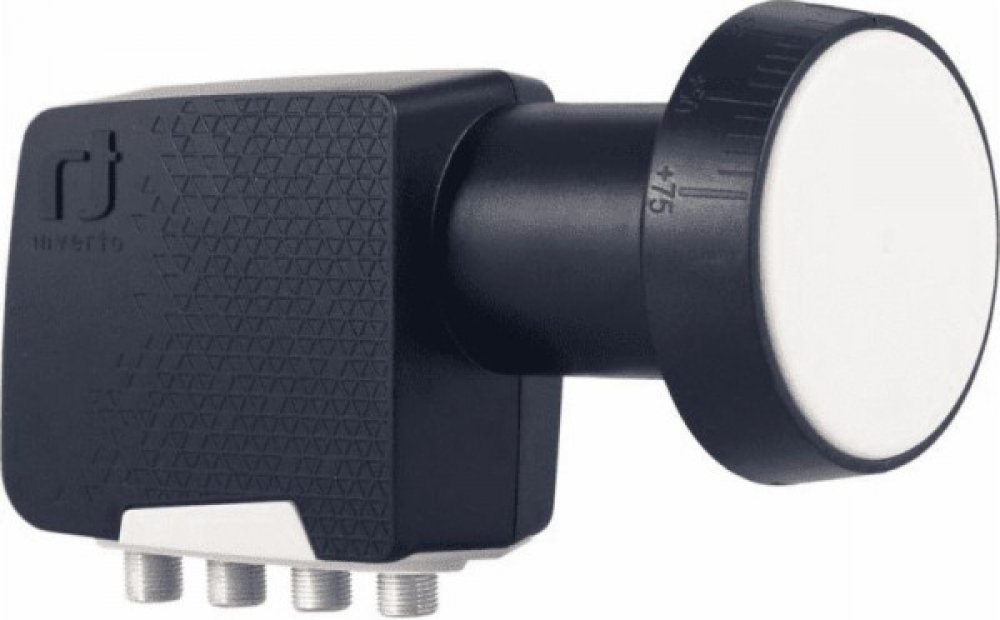

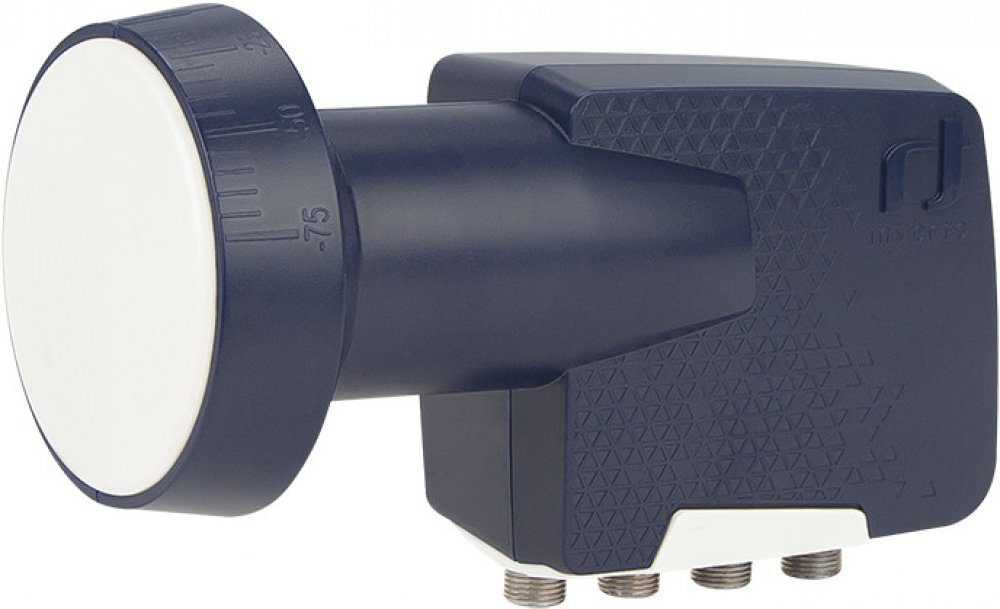

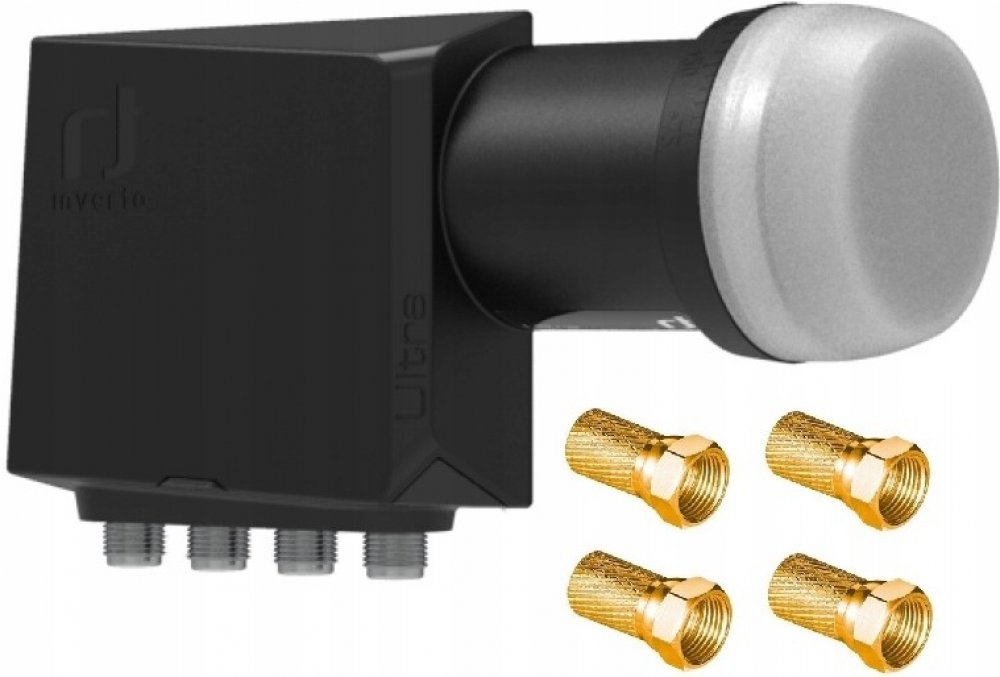

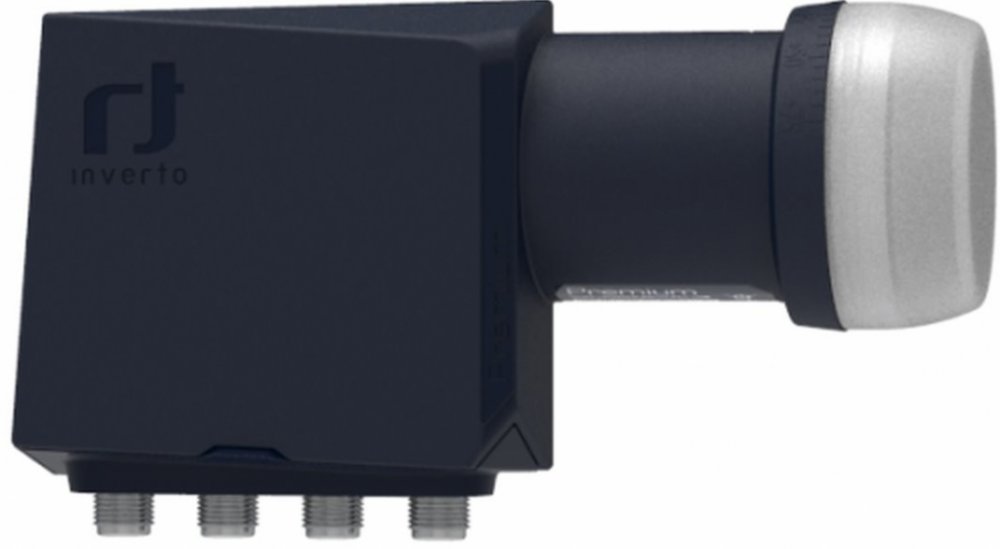

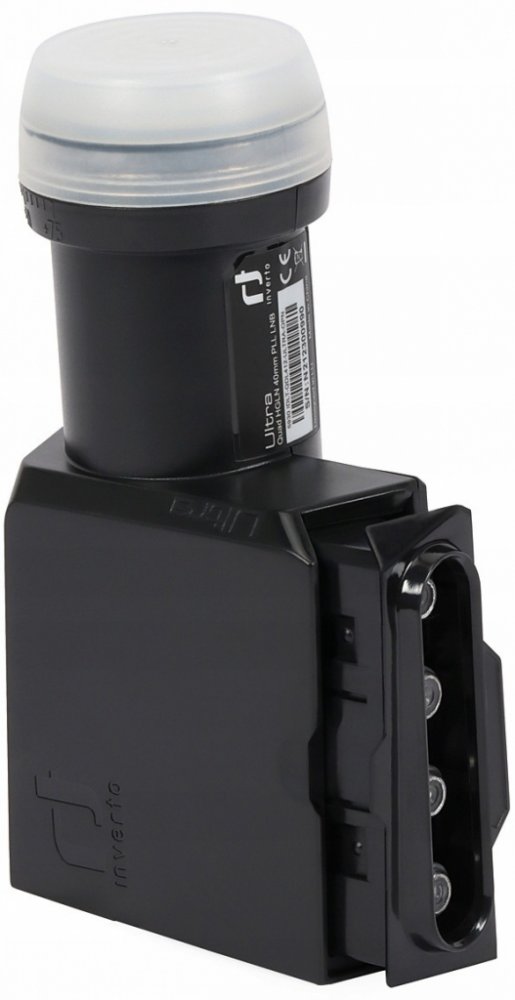

Inverto Black Ultra Quad HGLN 40 mm 0,2dB

Inverto Black Ultra Quad HGLN 40 mm 0,2dB

Špičkový univerzální quad konvertor ze speciální série fa Inverto pro analogový nebo digitální příjem. Konvertor byl navržen po mnoha testech v různých příjmových podmínkách.
Vysoce výkonné LNB díky své nové architektuře a vynikajícím komponentům poskytuje vyšší zisk konverze, přesto s nejnižším počtem rušivých úrovní a velmi nízkým fázovým šumem. LNB Inverto poskytuje skok v celkové úrovni příjmu signálů ve srovnání se standardními LNB.
LNB umožňuje příjem signálu z jedné družice, jeho distribuci až do čtyř satelitních tunerů nebo dvou s dvěma vstupy a je připraven k příjmu s vysokým rozlišením (FULL HD, ULTRA HD).
Je navržen tak, aby splňoval přísné specifikace a byl vyroben podle nejvyšších standardů kvality. Nabízí ideální řešení pro příjem satelitního vysílání v celé Evropě.
Doporučujeme pro příjem ze slabých transpondérů.
Hlavní rysy LNB
• Špičkový výkon fází šumu kompatibilní se standardem DVB-S2 (HDTV, UHD)
• Vynikající křížová polarizace izolace
• Velmi nízké rušivé úrovně
• Velmi nízký fázový šum
• Vyšší zisk z konverzí
• Nejvyšší spolehlivost
Technická specifikace od výrobce
Low band input frequency range
10.7 GHz ~ 11.7 GHz
Low band output frequency range
950 MHz ~ 1950 MHz
Low band LO frequency
9.75 GHz
High band input frequency range
11.7 GHz ~ 12.75 GHz
High band output frequency range
1100 ~ 2150 MHz
High band LO frequency
10.6 GHz
Noise figure
0.2 dB typ. (0.7 dB Max.)
LO temperature drift
± 3.0 MHz max.
LO initial accuracy @ 25 °C

± 1.0 MHz max.
LO phase noise @ 10 kHz
-90 dBc/Hz
Conversion gain
60 dB min.
Gain ripple (over 26 MHz bandwidth)
± 0.75 dB
Gain variation (over full band)
± 4 dB max.
Image rejection
40 dB min.
1 dB compression point (@ output)
0.0 dBm min.
Cross talk
22 dB min.
Control signal Ca (V)
11.0 V ~ 14.0 V
Control signal Cb (H)
16.0 V ~ 20.0 V
Control signal Cc (band switching)
22 kHz ± 4 kHz
Output VSWR
2.0 : 1
In band spurious level
-60 dBm max.
Current consumption
200 mA max. (11 VDC ~ 20 VDC)
Operating temperature
-30 °C ~ +60 °C
Output impedance
75 ? (F-type)
Output connector type
F-Type (female)
Weight
344 g
