Innowater SMC 20 pHW

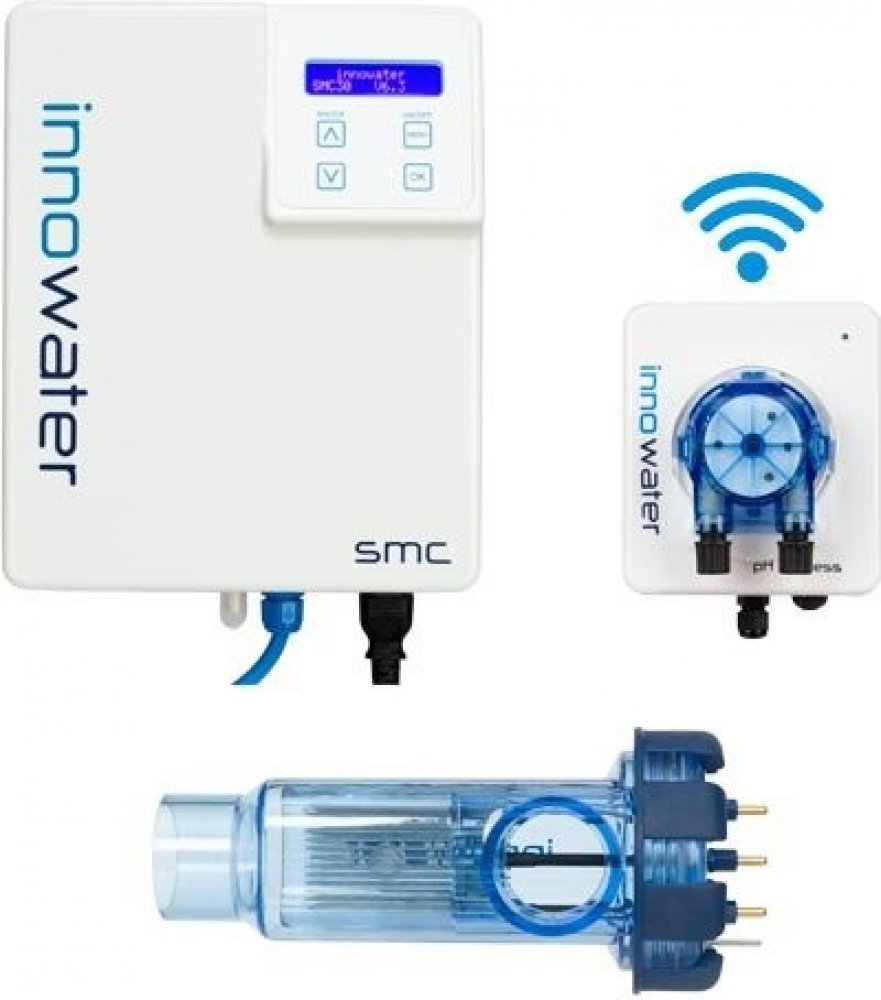

Vše na bazény koupíte v e-shopu Bazenonline.cz! Široký sortiment, výborné ceny, rychlé dodání. Solonizační jednotka Innowater SMC 20 pHW s dávkováním pH pro bazény do 80 m3Jednotka SMC pHW je určená pro dezinfekci vody pomocí soli rozpuštěné v bazénu a pro automatické dávkování pH. Skládá se ze 3 hlavních částí - řídící jednotky, pH čerpadla a plastové cely s elektrodami. Součástí dodávky je i pH sonda a další příslušenství pro sestavení.Řídící jednotka SMC obsahuje displej a 4 tlačítka pro nastavení. Mezi její výhody patří zejména krytí IP65, může tak být umístěna i v trvale vlhkém prostředí.Dávkovací čerpadlo je propojené s řídící jednotkou rádiovým signálem.Plastová cela se připojuje do filtračního okruhu vlepením PVC trubek o průměru 50 mm. Uvnitř se nachází samočistící cela, to znamená, že v pravidelných intervalech dochází automaticky k čištění destiček od vodního kamene. Frekvenci čištění lze nastavit. Životnost je až 14 000 hodin (záleží na kvalitě vody).Optimální koncentrace soli pro většinu slaných bazénů je 5 kg soli na 1 m3 vody, solinátor ale lze použít až do koncentrace 35 kg soli na 1 m3 vody.Sestavení solinátoru Innowater SMC s dávkováním pHPoužití:Pro dezinfekci venkovních a vnitřních bazénůPro automatickou úpravu pH venkovních a vnitřních bazénůObsah balení solonizační jednotky Innowater SMC 20 pHW:řídící jednotkadávkovací čerpadlonapájecí kabelypropojovací kabel mezi jednotkou a celoucela s elektrodamikrytka celylišty pro připevnění na stěnupH sondadávkovací hadičkyvstřikovací kus s objímkou na trubku 50mmdržák sondy s objímkou na trubku 50mmzávaží do barelukalibrační roztokynávod na montáž a provozTechnické údaje Innowater SMC 20 pHW:Pro bazény: do 80 m3Napájení: 230 VPříkon: 100 WPrůtok vody: max. 27 m3/hodDoporučená koncentrace soli: 4 - 35 kg/m3Produkce plynného chloru: 20 g/hŽivotnost elektrod: 14 000 hodinHmotnost: 5,5 kgRozměry:Řídící jednotka: 270 x 220 x 87 mmpH modul: 135 x 120 x 86 mm (+ 36 mm čerpadlo)Cela: 260 x 140 x 123 mmNapájecí kabely: 2 mPropojovací kabel k cele: 2 mHadičky: 2 + 2 mKabel k sondě: 6 mSchéma zapojení solinátoru Innowater SMC 20 pHW k bazénuOvládání solonizační jednotky Innowater SMC pHWNastavení výkonu se provádí šipkami nahoru a dolů - lze jej nastavit od 10% do 100%.Jednotka SMC umožňuje i nastavení šokové chlorace, kdy se upraví výkon na 100% na předem určený počet hodin (lze nastavit). Poté se jednotka automaticky vrátí na původní výkon.Displej zobrazuje i informaci o tom, zda je množství soli ve vodě dostatečné. Na nízkou nebo vysokou koncentraci upozorní příslušným textem.Ze zadní strany řídící jednotky se nachází kovové žebrování pro odvod tepla a možnost připevnění kovové lišty určené k zavěšení na stěnu.Dávkovací čerpadlo na pHDávkovač obsahuje na čelní straně peristaltické čerpadlo, ke kterému se připojí hadičky. Jedna hadička se umístí do barelu s pH, druhá na vstřikovací ventilek do potrubí.Po spuštění čerpadla dojde k nasátí kapaliny pH a její dávkování do filtračního okruhu. Míru dávkování určuje pH sonda, která průběžně vyhodnocuje pH bazénové vody.Propojení dávkovacího čerpadla s řídící jednotkou je bezdrátově radiovým signálem.Cela solinátoru SMC pHWCela je vyrobená z plastu a obsahuje 2 otvory pro vlepení PVC trubek o průměru 50 mm.Uvnitř se nachází titanové destičky s dlouhou životností, které se starají o elektrolýzu vody, tzn. o výrobu plynného chloru.V části u matice se nachází bezpečnostní čidlo na vodu, pokud není cela plná vody, solinátor se nezapne.S výrobkem je dodávána i krytka, díky které lze celu uzavřít v případě, že vyjmete elektrody.Vybavení pro zapojení a provoz solinátoruPro lepší orientaci jsme připravili seznam součástek potřebných pro zapojení solinátoru do bazénového okruhu. Cela solinátoru je vhodná pro vlepení přímo na typový bypass (na obrázku). Pro kompletní napojení do rozvodů, budete potřebovat ještě PVC trubku, koleno a případně dvě spojky pro slepení bypassu ke stávajícím trubkám.Solinátory osazujte vždy na výtlačnou větev směrem do trysek (až za filtrací). Důvodem je vysoká koncentrace plynného chlóru, který může poškodit ostatní připojená zařízení. Při osazení solinátoru na konec výtlačné větve je voda nasycená chlorem vháněna přímo do trysek, kde dojde ke smíchání s vodou v bazénu a chlor se rozpustí v jeho objemu.Podobné produktyDalší bazénové solinátory pro bazény do 80 m3.
