INA PWKR 72-2RS-RR-XL

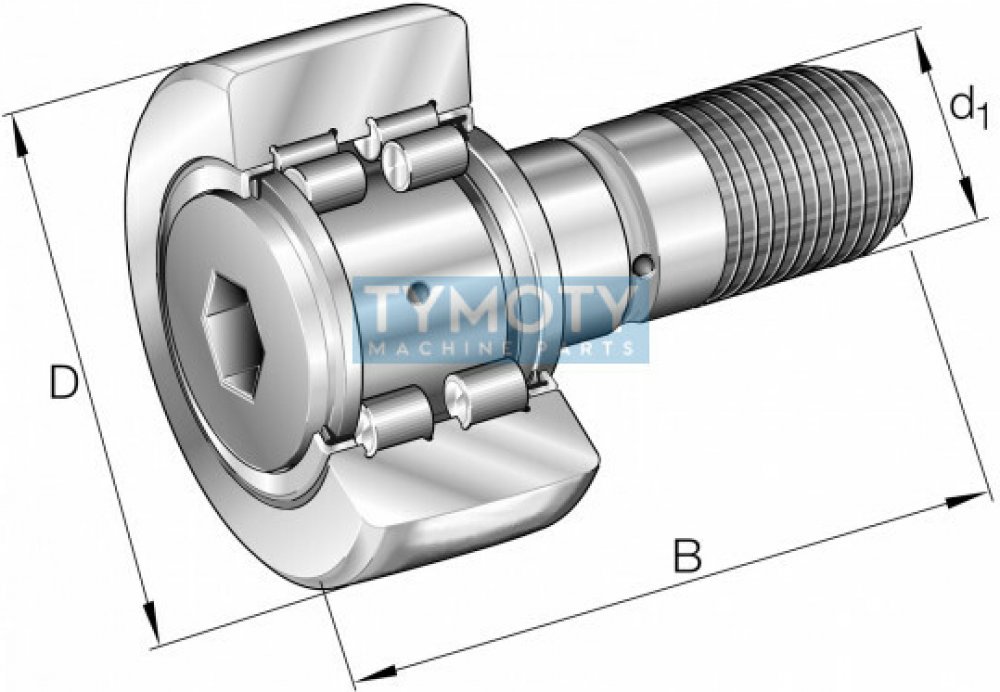

INA PWKR 72-2RS-RR-XL Snímací kladka s čepem (X-life)INA PWKR 72-2RS-RR-XL je vysoce výkonná snímací kladka s čepem osazená plným počtem válcových válečků. Tento model v provedení X-life (XL) nabízí výrazně vyšší únosnost a delší životnost ve srovnání se standardními variantami. Konstrukce s plným počtem valivých těles bez klece zajišťuje maximální radiální tuhost a vynikající odolnost proti rázovému zatížení. Kladka je vybavena masivním vnějším kroužkem s optimalizovaným profilem (IOP) a integrovaným závitovým čepem pro snadnou montáž přímo do konstrukčních prvků.Alternativní označení a identifikaceOznačení výrobce: PWKR 72-2RS-RR-XLČíslo výrobku (MPN): 064554686-0000EAN: 4054366811196Předchůdce / Staré značení: INA PWKR72-2RS-A-RRDalší zápisy: PWKR72-2RS-RR-XL, L.PWKR72-2RS-RR-XL, PWKR72-2RS-RRECLASS: 23-05-15-02Konstrukční a funkční charakteristikaX-life provedení: Optimalizovaná vnitřní geometrie a kvalita povrchu zajišťují vyšší únosnost a nižší tření.Plný počet válečků: Absence klece umožňuje instalaci maximálního počtu valivých těles pro extrémní radiální zatížení.Corrotect (RR): Speciální povrchová ochrana proti korozi výrazně prodlužuje životnost v agresivním prostředí.Utěsnění 2RS: Kontaktní břitová těsnění na obou stranách kladky účinně chrání vnitřní prostor před nečistotami a vlhkostí.Axiální vedení: Integrované axiální vedení umožňuje zachycování axiálních sil vznikajících při mírném nesouososti.Mazací systém: Možnost domazávání přes hlavu čepu, konec čepu nebo dřík pomocí zalisovaných mazacích hlavic (součást balení).ParametrHodnotaVnější průměr (D)72 mmPrůměr čepu (d1)24 mmCelková šířka (B)80 mmŠířka vnějšího kroužku (C)28 mmZákladní dynamická únosnost (Crw)39 000 NZákladní statická únosnost (C0rw)53 000 NMez únavového zatížení (Curw)7 100 NMezní otáčky (mazání tukem)2 200 1/minZávit čepu (G)M24x1,5Délka závitu (IG)25 mmUtahovací moment matice220 NmHmotnost0,972 kgPovrchová úpravaCorrotect (RR)Provozní teplota-30 °C až +120 °CHlavní výhody a vlastnostiVysoká únosnost: Díky plnému počtu válečků a X-life standardu zvládá vysoké radiální i statické zatížení.Odolnost proti korozi: Vrstva Corrotect umožňuje nasazení v aplikacích vystavených vlhkosti nebo chemickým vlivům.Snadná montáž: Šestihranné vybrání v hlavě i na dříku čepu (I6) usnadňuje fixaci při dotahování matice.Optimalizovaný kontakt: IOP profil vnějšího kroužku snižuje hranové napětí a chrání protilehlou dráhu.Montáž a údržbaInstalace: Kladka se montuje pomocí standardní matice s předepsaným utahovacím momentem 220 Nm.Mazání: Dodáváno s naplněným plastickým mazivem. Domazávání je možné přes otvory v čepu (závitová i nezávitová strana).Součásti balení: Součástí jsou 2x zalisované mazací hlavice NIPA3X9,5 (nejsou namontovány).Oblast použitíDopravníkové systémy a logistické linky.Lineární vedení s vysokým zatížením.Vačkové mechanismy a kladkové pohony.Průmyslová automatizace vystavená rázům.
