INA KWVE 20-B-E-V0-G2

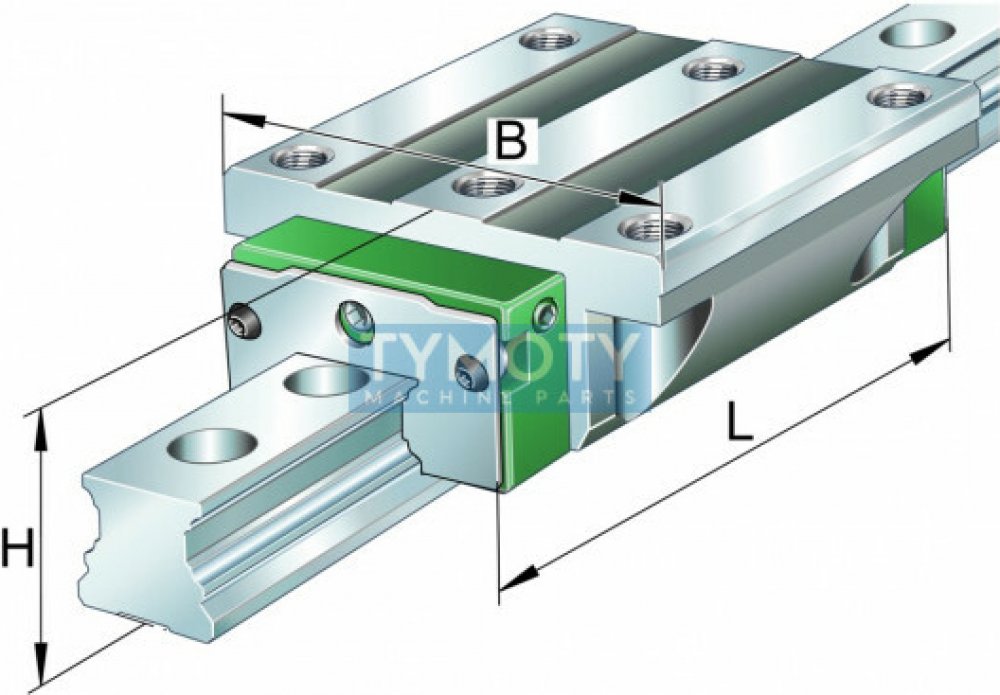

INA KWVE 20-B-E-V0-G2 Lineární vozík INA KWVE 20-B-E-V0-G2 je vysoce precizní pojezdová jednotka pro kuličková vedení se čtuřmi řadami valivých těles. Tento model s plným počtem kuliček (full complement) je navržen pro systémy vyžadující vysokou tuhost a únosnost. Provedení s označením "E" představuje rozšířenou konstrukci vozíku bez upevňovacích závitů, což umožňuje specifické montážní postupy v průmyslové automatizaci a strojírenství. Alternativní označení a identifikace: ID produktu: 380610 Číslo výrobce: 065822099-0130 / 0658220990130 EAN: 4054362969303 Zkrácené zápisy: KWVE20-B-E-V0-G2, L.KWVE20-B-E-V0-G2, KWVE20-B-E-G2-V0 Materiálové označení: VMKB_065 KWVE Geometrie a konstrukce Typ vozíku: Standardní čtuřřadý vozík s plným počtem kuliček (Full Complement). Konstrukční řada: Verze B, designová varianta E (Expanded design bez upevňovacích závitů). Třída přesnosti: G2 (Vysoká přesnost). Předpětí: V0 (Velmi malé předpětí až nulová vůle). Mazání: Integrované mazací konektory G3 (M5) a G4 (M3). ParametrHodnota Systémová výška H28 mm Šířka vozíku B59 mm Celková délka vozíku L71,4 mm Dynamická únosnost C13 100 N Statická únosnost C027 000 N Statický moment M0x332 Nm Statický moment M0y / M0z240 Nm Šířka kolejnice b20 mm Montážní rozměr J B49 mm Montážní rozměr J L32 mm Maximální utahovací moment K310 Nm Hmotnost0,36 kg Hlavní výhody Zvýšená únosnost: Konstrukční řada E poskytuje optimální rozložení tlaku a vyšší tuhost systému. Nulová vůle: Předpětí V0 zajišťuje plynulý chod bez znatelného odporu, vhodné pro aplikace s menším rázovým zatížením. Precizní vedení: Třída přesnosti G2 garantuje nízké odchylky v běhu a výškové toleranci. Montáž a údržba Vozík je vybaven mazacími otvory na čele i bocích (rozměry A3, A4). Při montáži je nutné dodržet maximální hloubku zašroubování pro mazací konektory (7 mm pro G3 a 5,5 mm pro G4). Upevňovací šrouby K3 (DIN ISO 4762-12.9) vyžadují dotažení momentem 10 Nm. Díky plnému počtu kuliček bez klece je nutné dbát na správné nasazení na kolejnici, aby nedošlo k vypadnutí valivých těles.
