INA KR 62 PP kladka snímací

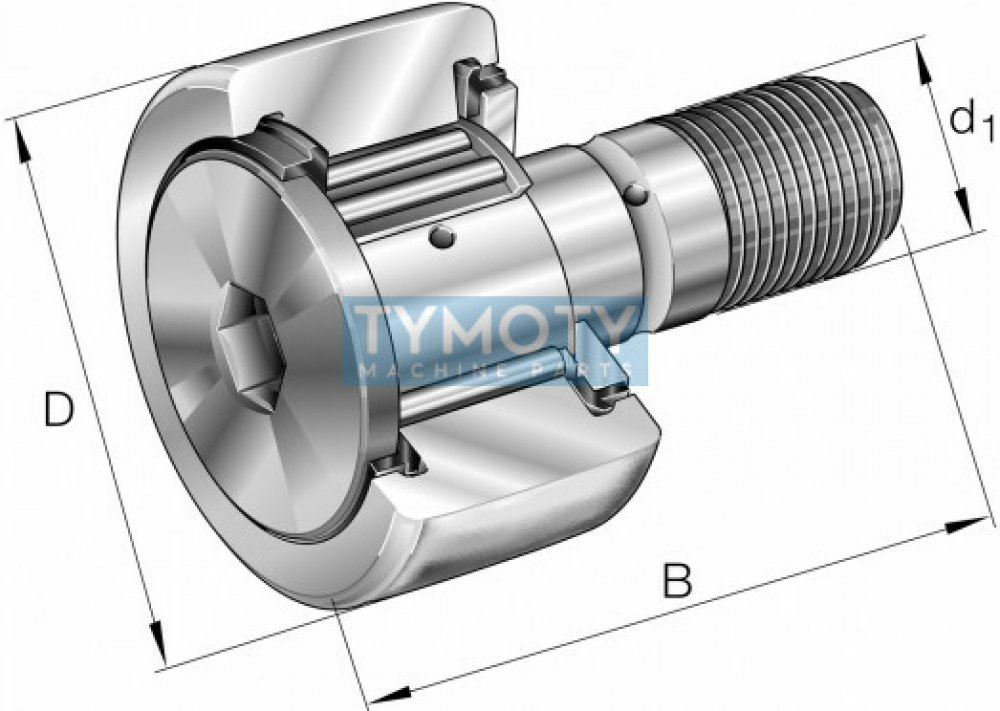

INA KR 62 PP Snímací kladka Snímací kladka INA KR 62 PP (typ KR - s čepem) je jednořadá konstrukční jednotka osazená jehlovými válečky, určená pro vysoká radiální zatížení v převodech, vačkových mechanismech a dopravníkových systémech. Tato kladka se vyznačuje silnostěnným vnějším kroužkem s optimalizovaným profilem (IOP) a masivním čepem s upevňovacím závitem, který nahrazuje vnitřní kroužek. Provedení PP zahrnuje oboustranné třífázové těsnění s axiálními kluznými podložkami z plastu, které chrání vnitřní prostor před nečistotami a zajišťují axiální vedení. Alternativní označení a identifikace Produkt je identifikován pod různými označeními a kódy pro usnadnění dohledatelnosti: KR62-PP-A, KR62PPA INA, KR62PP INA, L.KR 62 PP. Výrobní číslo (PID) Schaeffler: 005583080-0000. EAN: 4012802418507. Mezi ekvivalentní náhrady od jiných výrobců patří například KR62PPA SKF, KR62PP SKF, MCFR62S McGill, KR62LL/3AS NTN nebo KR62PP ISB. Konstrukční a materiálové složení Vnější kroužek: Masivní ocelový kroužek s kulovým (sférickým) povrchem pro kompenzaci nesouososti. Čep kladky: Integrovaný ocelový čep se závitem a vnitřním šestihranem pro snadnou montáž. Klec: Lisovaná ocelová klec pro vedení jehlových válečků, zajišťující nízké tření a vyšší mezní otáčky. Těsnění PP: Oboustranné rty z NBR kombinované s pozinkovanými plechy a plastovými podložkami pro maximální ochranu. Materiál: Vysoce jakostní ložisková ocel se standardním tepelným zpracováním. ParametrHodnota Vnější průměr (D)62 mm Průměr čepu (d1)24 mm Celková šířka (B)80 mm Šířka vnějšího kroužku (C)29 mm Závit (G)M24x1,5 Délka závitu (IG)25 mm Maximální šířka podložky (B1)30,6 mm Efektivní délka čepu (B2)49,5 mm Základní dynamická únosnost (Crw)26 000 N Základní statická únosnost (C0rw)48 500 N Mezní únavové zatížení (Curw)7 000 N Mezní otáčky (plastické mazivo)1 900 1/min Teplotní rozsah-30 °C až +140 °C Utahovací moment matice220 Nm Hmotnost0,754 kg Funkční charakteristika Kladka je navržena pro přenos vysokých radiálních sil při současném zachování přesného pohybu. Optimalizovaný profil vnějšího kroužku INA snižuje hranové napětí při naklopení kladky. Těsnicí systém PP zajišťuje ochranu ložiska v prašném i vlhkém prostředí a zároveň udržuje plastické mazivo uvnitř ložiska, což prodlužuje servisní intervaly. Montáž a údržba Montáž se provádí pomocí vnitřního šestihranu (SW 14 mm) umístěného na čele kladky i na konci čepu. Mazání je možné třemi způsoby: otvorem v čele čepu, otvorem na straně závitu nebo radiálním otvorem na dříku čepu. Součástí dodávky jsou dvě zalisovací maznice NIPA3X9,5. Při montáži je nutné dodržet předepsaný utahovací moment matice 220 Nm, aby nedošlo k deformaci čepu nebo uvolnění spoje.
