INA KR 40 PP kladka snímací

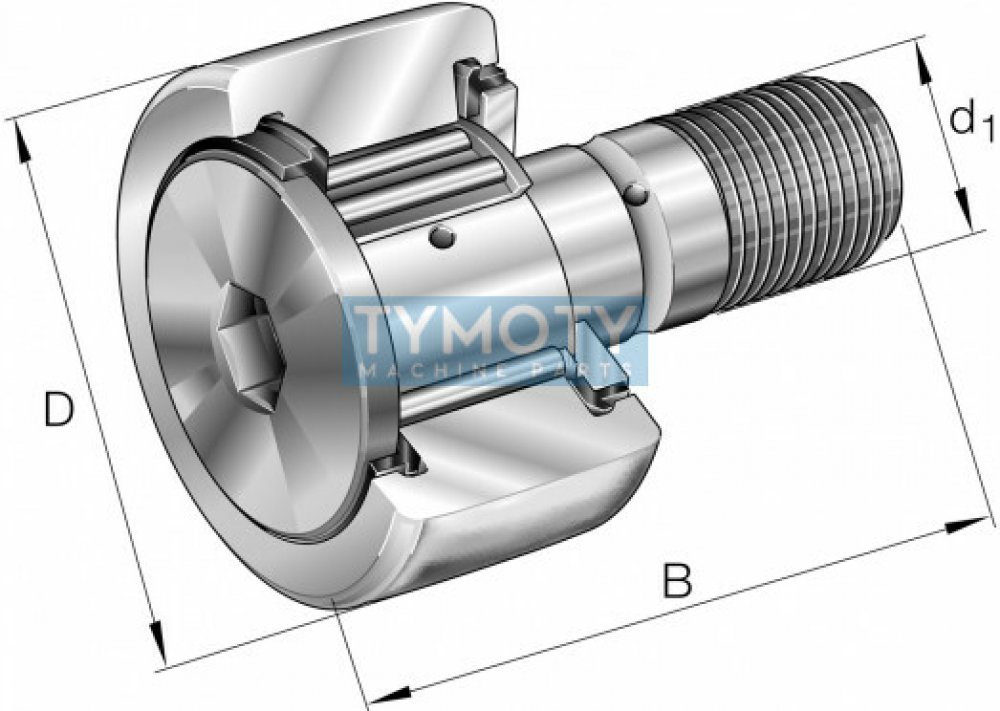

INA KR 40 PP (KR 40-PP-A) Snímací kladka Snímací kladka INA KR 40 PP je vysoce výkonné valivé ložisko s jehlovými válečky, konstruované jako čepová kladka (Stud type track roller). Je navržena pro aplikace vyžadující vysokou radiální únosnost při kompaktních rozměrech. Silnostěnný vnější kroužek s kulovým (sférickým) povrchem eliminuje hranové napětí při nesouososti a efektivně přenáší zatížení na vodicí dráhu. Místo klasického vnitřního kroužku je kladka osazena masivním závitovým čepem, který usnadňuje montáž přímo do konstrukce stroje. Alternativní označení a identifikace Produkt je identifikován pod řadou označení a kódů náhrad: KR40-PP-A, KR 40-PP, KR40PP, L.KR 40 PP. Výrobní PID: KR40 -PP. Číslo výrobce: 005545439-0000. EAN: 4012802418910. ECLASS: 23-05-15-02. Ekvivalentní náhrady: SKF KR40PP, SKF KR40PPA, IKO CF18UUR, IKO CF18BUUR, NTN KR40LL/3AS, IDC KR40.PP, AKN KR40PP. Geometrie a konstrukční prvky Vnější kroužek: Sférický profil (IOP - Optimized INA-profile) pro optimální rozložení kontaktního tlaku. Těsnění (PP): Třístupňové těsnění tvořené plastovými axiálními kluznými kroužky na obou stranách, chránící ložisko před nečistotami a vlhkostí. Klec: Lisovaná ocelová klec zajišťující přesné vedení jehlových válečků a umožňující vyšší otáčky. Způsob montáže: Vnitřní šestihran (imbus) na straně hlavy i čepu pro snadnou manipulaci při utahování. Domazávání: Plně domazávatelné provedení; mazací otvory jsou umístěny v čele a na stopce čepu. ParametrHodnota Vnější průměr (D)40 mm Průměr čepu (d1)18 mm Celková délka (B)58 mm Šířka vnějšího kroužku (C)20 mm Délka závitu (IG)19 mm Závit (G)M18x1,5 Dynamická únosnost (Cr w)10 900 N Statická únosnost (C0r w)16 000 N Mezní únavové zatížení (Cur w)2 130 N Mezní otáčky (n D G)2 900 1/min Teplotní rozsah-30 °C až +140 °C Utahovací moment matice87 Nm Velikost šestihranu (W)8 mm Hmotnost0,24 kg Hlavní výhody a funkční charakteristika Kladka KR 40 PP vyniká schopností absorbovat axiální zatížení vznikající v důsledku nesouososti díky plastovým axiálním náběhům. Těsnění typu PP poskytuje efektivní ochranu proti průniku prachu a zároveň udržuje plastické mazivo uvnitř ložiska. Konstrukce s klecí umožňuje nižší tření a nižší generování tepla ve srovnání s plnojehlovými verzemi, což prodlužuje servisní intervaly. Montáž a údržba Součástí dodávky jsou dvě narážecí maznice (NIPA2X7,5). Při instalaci je nutné dodržet předepsaný utahovací moment matice 87 Nm, aby nedošlo k poškození závitu nebo uvolnění kladky za provozu. Kladka je dodávána s počáteční náplní maziva, ale domazávání je možné bez omezení skrze hlavu nebo dřík čepu. K fixaci při montáži slouží vnitřní šestihran o velikosti 8 mm. Oblast použití Tato snímací kladka je ideální pro vačkové mechanismy, dopravníkové systémy, lineární vodicí systémy a vedení výtahů. Díky kulovému vnějšímu kroužku je vhodná zejména pro dráhy, kde nelze zajistit dokonalou kolmost kladky k pojezdové ploše.
