INA GRAE 35-XL-NPP-B upínací ložisko

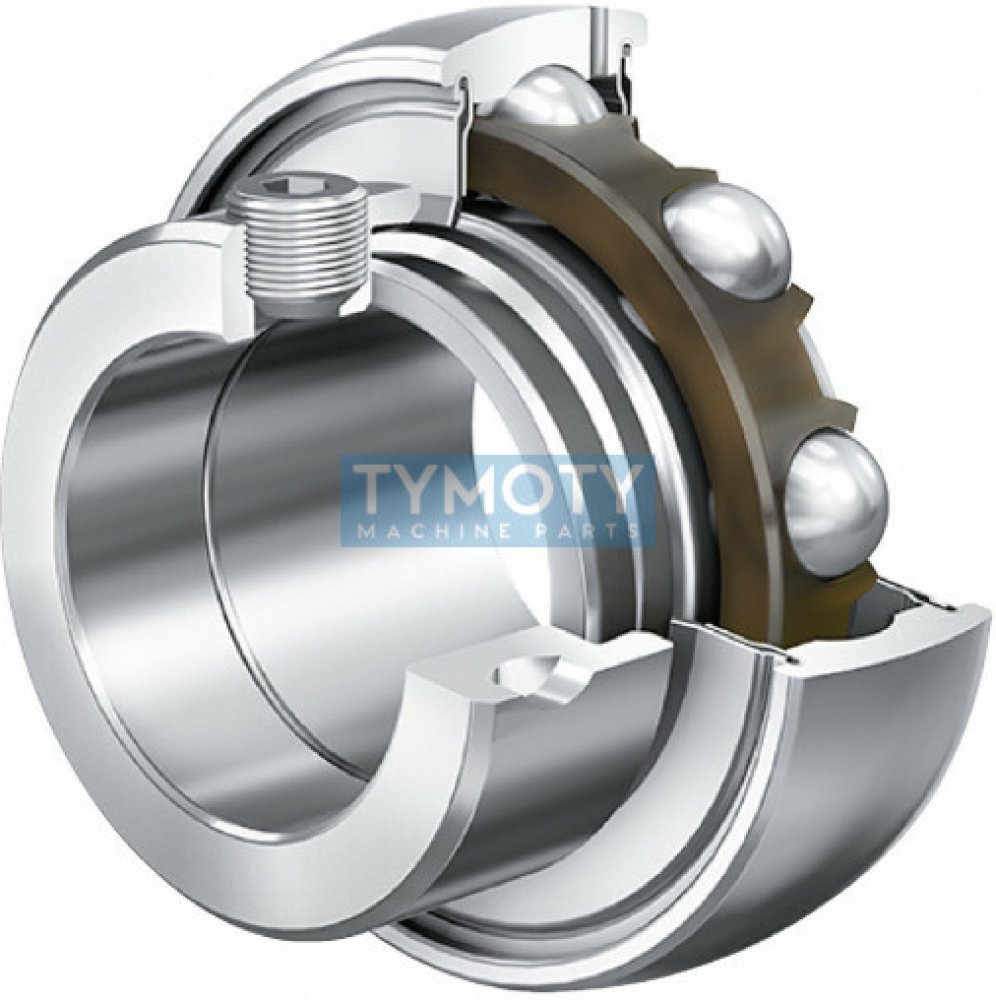

INA GRAE 35-XL-NPP-B Upínací ložisko Upínací ložisko INA GRAE 35-XL-NPP-B je vysoce kvalitní radiální vkládací ložisko řady X-life, navržené pro aplikace vyžadující kompenzaci nesouososti a spolehlivý přenos rotačního pohybu. Ložisko je vyrobeno ze standardní ložiskové oceli a je opatřeno excentrickým pojistným kroužkem pro snadné a rychlé upevnění na hřídel. Konstrukce s kulovým vnějším kroužkem umožňuje naklápění ložiska v tělese, čímž eliminuje riziko pnutí při montáži. Alternativní označení a identifikace Produkt je dostupný pod různými typovými zápisy a je zaměnitelný s ekvivalentními výrobky jiných výrobců: Identifikační čísla: PID 384576, EAN 4012802800784, Číslo výrobce 000849448-0000 Typové varianty: GRAE35-NPP-B INA, GRAE35-XL-NPP-B, GRAE35NPPB Ekvivalenty a náhrady: SKF YET207, Felstrom SA207, RHP 1235-35ECG, NSK AEL207W3, NKE SA207, UE207 INA, 238207D-2LS Konstrukce a funkční charakteristika X-life provedení: Zvýšená dynamická únosnost a prodloužená životnost ložiska díky optimalizovanému povrchu oběžných drah. Upevňovací mechanismus: Fixace hřídele pomocí excentrického montážního kroužku, ideální pro aplikace s jednosměrným otáčením. Systém těsnění (NPP): Oboustranné břitové těsnění typu P (NBR guma s ocelovou výztuhou) s axiálním předpětím pro vysokou ochranu proti nečistotám a vlhkosti. Možnost domazávání: Ložisko je vybaveno mazacími otvory, které umožňují doplňování plastického maziva během provozu. Geometrie kroužků: Kulový vnější povrch vnějšího kroužku a jednostranně rozšířený vnitřní kroužek pro vyšší stabilitu. ParametrHodnota Vnitřní průměr (d)35 mm Vnější průměr (D)72 mm Celková šířka s kroužkem (B1)39 mm Šířka vnitřního kroužku (B)25,4 mm Šířka vnějšího kroužku (C)19 mm Vnější průměr excentrického kroužku (d3)55 mm Dynamická únosnost (Cr)25 500 N Statická únosnost (C0r)15 300 N Mezní únavové zatížení (Cur)650 N Přesnost choduP0 / ABEC 1 Provozní teplota-20 °C až +120 °C Hmotnost0,47 kg MateriálLožisková ocel Typ těsněníOboustranné břitové (NPP) Oblast použití Toto upínací ložisko je primárně určeno pro montáž do ložiskových těles (domečků) v zemědělských strojích, dopravníkových systémech, balicích linkách a všeobecném strojírenství, kde je vyžadována kompenzace statické nesouososti hřídele. Montáž a údržba Upevnění se provádí pootočením excentrického kroužku ve směru otáčení hřídele a následným zajištěním stavěcím šroubem (šířka klíče W=5 mm). Ložisko je dodáváno s náplní standardního lithného maziva, které je v případě potřeby (NSF-H1 standardy pro potravinářství u některých verzí) možné doplňovat skrze mazací otvory v tělese.
