Immergas VICTRIX TERA V2 32 EU 3.032931
Immergas 33.4 kg kondenzační 94 % 748 mm 440 mm 253 mm
VICTRIX TERA V2 32 EU
Immergas VICTRIX TERA V2 32 EU je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelných výkonech 4,8 - 28,0 kW v režimu vytápění a 4,8 - 32,0 kW při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV.Kotel VICTRIX TERA V2 32 EU je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) j...
VICTRIX TERA V2 32 EU
Immergas VICTRIX TERA V2 32 EU je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelných výkonech 4,8 - 28,0 kW v režimu vytápění a 4,8 - 32,0 kW při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV.Kotel VICTRIX TERA V2 32 EU je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP.
Třída sezonní energetické účinnosti vytápění - A
Třída energetické účinnosti ohřevu TUV - A
Deklarovaný zátěžový profil - XL
Nová konstrukce kondenzačního výměníku
Nerezová spirála kondenzačního výměníku
Přehledný digitální displej
Energeticky úsporné modulované čerpadlo
Elektrické krytí IPX5D
Nastavitelný by-pass v základní výbavě
Ekvitermní regulace v základní výbavě
Možnost připojit zónové jednotky DIM ErP
Možnost připojení modulačního termostatu CARV2
Možnost vzdálené správy kotle přes internet - DOMINUS
Funkce vysoušení podlahy v základní výbavě
Třída NOx - 6
H2READY
Rozměry a připojení
VICTRIX TERA V2 32 EU
V
přívod el. proudu
AF
vstup SV 1/2"
G
přívod plynu 3/4"
SC
odvod kondenzátu
AC
výstup teplé užitkové vody 1/2"
R
zpátečka z topného systému 3/4"
ACV
vstup UV od okruhu solar 1/2" *
M
výstup do topného systému 3/4"
*
po instalaci termostatického ventilu 3.018911
Technická data
VICTRIX TERA V2 32 EU
Energetický štítek
(klikněte pro zvětšení)
Základní údaje
Kategorie
II2H3P
Typ spotřebiče
B23/23p/33/53/53p
C13/33/43/53/63/83/93
C13x/33x/43x/53x/63x/83x/93x
Váha bez vody
kg
33,4
Váha s vodou
kg
40,3
Výška
mm
748
Šířka
mm
440
Hloubka
mm
253
Příkon - výkon
Min. - max. příkon - ohřev TUV
kW
5,0-32,7
Min. - max. příkon - VYTÁPĚNÍ
kW
5,0-28,6
Min. - max. výkon - ohřev TUV
kW
4,8-32,0
Min. - max. výkon - VYTÁPĚNÍ
kW
4,8-28,0
Účinnost
Sezonní energetická účinnost VYTÁPĚNÍ Ƞs
%
94,0
Energetická účinnost ohřevu TUV Ƞwh
%
87,0
Normovaný stupeň využití při tepelném spádu 40-30°C (max./min.)
%
107,2 / 108,6
Normovaný stupeň využití při tepelném spádu 50-30°C (max./min.)
%
106,3 / 107,6
Normovaný stupeň využití při tepelném spádu 80-60°C (max./min.)
%
97,8 / 96,9
Využitelná tep. účinnost při 100 % výkonu (Ƞ100)dle UNI EN 15502-1
%
97,6
Využitelná tep. účinnost při 30 % výkonu (Ƞ30)dle UNI EN 15502-1
%
109,7
Třída NOx
--
6
Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C
%
0,31 / 0,10
Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C
%
0,02 / 2,10
Plynová část
Vstupní tlak plynu G20/G31
mbar
20 / 37
Průměr trysky hořáku pro G20/G31
mm
5,7 / 4,2
Spotřeba Z.P. (max. výkon TUV/VYTÁPĚNÍ/min. výkon)
m3/hod.
3,46 / 3,03 / 0,53
Spotřeba LPG (max. výkon TUV/VYTÁPĚNÍ/min. výkon)
kg/hod.
2,54 / 2,22 / 0,39
Topný systém
Max. tlak v topném systému
bar
3
Max. teplota v topném systému
°C
90
Rozsah regulace teploty v topném systému
°C
20-85
Celkový objem expanzní nádoby
l
10
Využitelný objem expanzní nádoby
l
5,1
Přetlakování expanzní nádoby
bar
1
Objem vody v kotli
l
3,4
Využitelný výtlak čerpadla při 1000 l/hod
kPa
30,4
Ohřev teplé vody - průtokově
Teplota teplé užitkové vody
°C
30-60
Minimální tlak vody pro ohřev TUV
bar
0,3
Maximální tlak vody pro ohřev TUV
bar
10,0
Minimální průtok vody při ohřevu TUV
l/min.
1,5
Množství TUV při Δ T = 30°C (stálý průtok)
l/min.
16,5
Elektrické připojení
Připojení na el. síť
V/Hz
230/50
Jmenovitý příkon
A
0,9
Instalovaný elektrický výkon
W
120
Příkon čerpadla - dle režimu
W
12 - 44
Stupeň elektrického krytí
--
IPX5D
Odvod spalin
Uzavřená spalovací komora
✔
Celkové množství spalin při max. výkonu - ohřev TUV
kg/hod.
53
Celkové množství spalin při max. výkonu - VYTÁPĚNÍ
kg/hod.
46
Celkové množství spalin při min. výkonu
kg/hod.
9
CO2 při min. / max. výkonu
%
8,6 / 9,2
Vážené NOx
mg/kWh
34,1
Vážené CO
mg/kWh
14,9
Teplota spalin při min. / max. výkonu
°C
57 / 79
Maximální teplota spalin
°C
82
Výtlak ventilátoru při min./max. výkonu
Pa
5 / 211
Funkce kotle
Elektronické zapalování
✔
Elektronická modulace výkonu
✔
Elektronické modulované čerpadlo (PWM)
✔
Doběh čerpadla
✔
Protizámrazový systém
✔
Autodiagnostika na displeji kotle
✔
Ekvitermní regulace v základní výbavě
✔
Funkce vysoušení podlahy v základní výbavě
✔
H2READY
✔
Regulace
Prostorovým termostatem ON/OFF
✔
Řídicí jednotkou CARV2 - drátové provedení
✔
Řídicí jednotkou CARV2 - bezdrátové provedení
✔
Wi-Fi modulem DOMINUS - vzdálená správa a řízení kotle
✔
Multizónovou centrálou
✔
Zónovou centrálou V2
✔
Výrobek k nahlédnutí zde: https://www.vipsgas.cz/victrix-tera-v2-32-eu.html
Objednací číslo výrobku: 3.032931

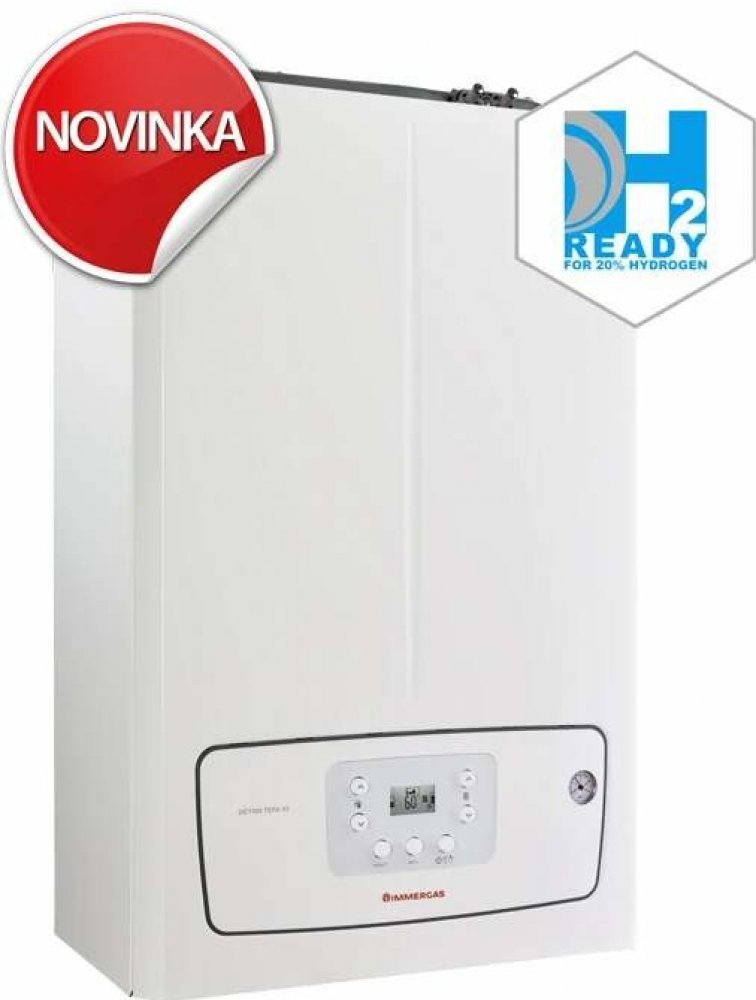

Obrázek je pouze ilustrativní.
