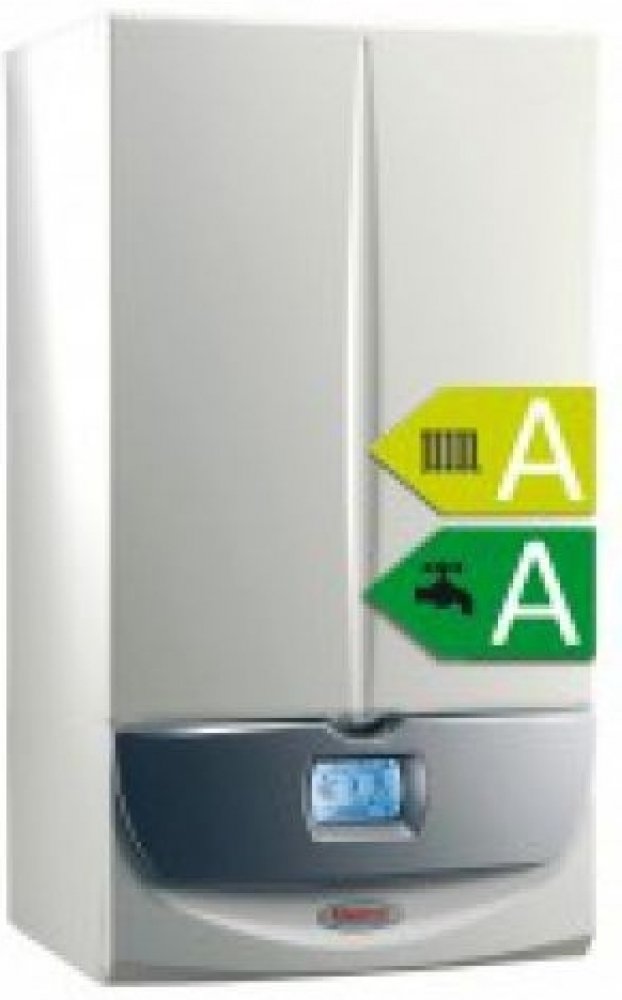

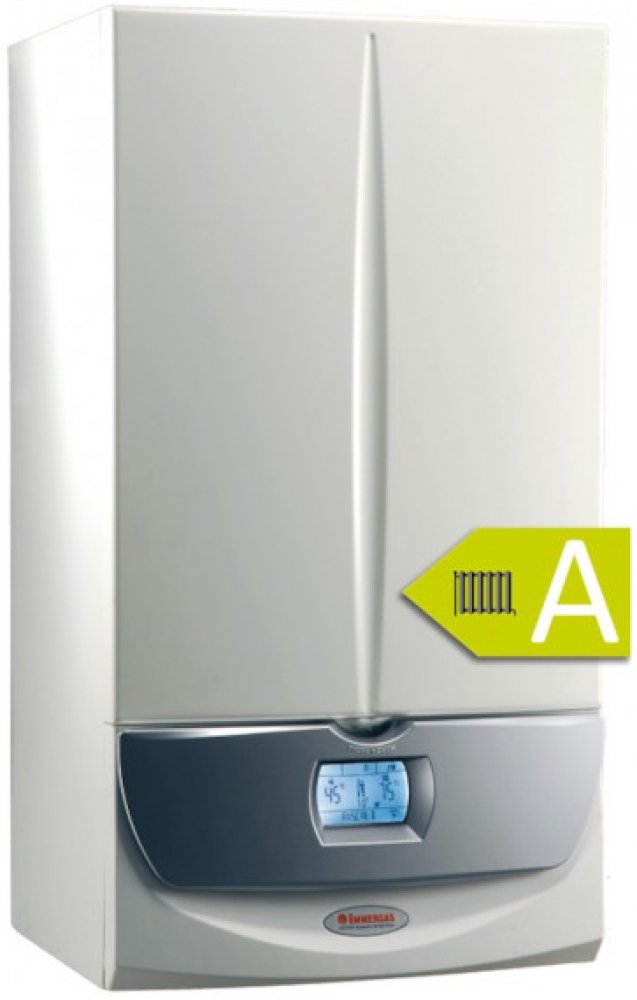

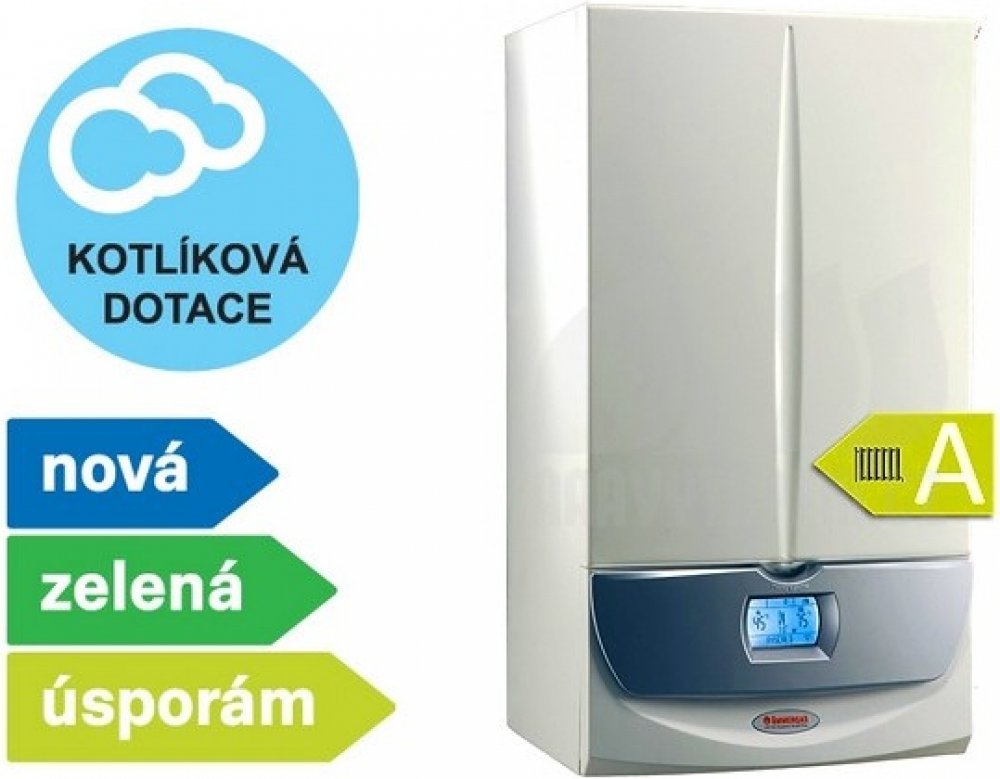

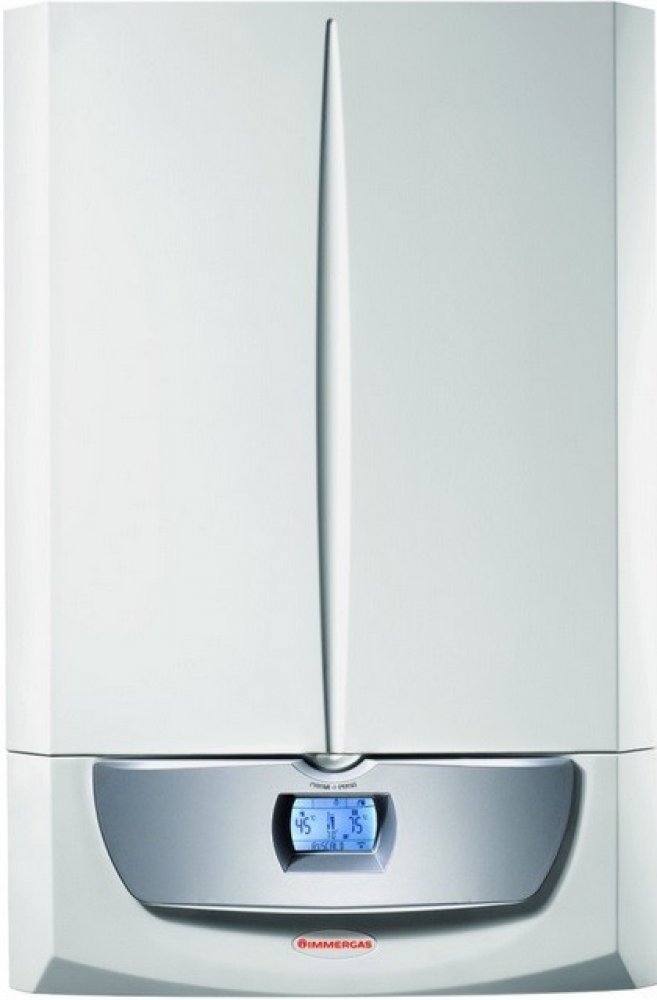

Immergas Victrix Superior 32 X 2 ErP 3.025506

Immergas VICTRIX Superior 32 2 ErP je nástěnný kondenzační kotel s uzavřenou spalovací komorou o tepelném výkonu 4,0 - 32,0 kW. Kotel je  určen k vytápění a k průtokovému ohřevu TUV. Inovovaná konstrukce hydraulického monobloku zkracuje dobu ohřevu teplé užitkové vody na minimum.
Kotel VICTRIX Superior 32 2 ErP je vybaven modulovaným, energeticky úsporným čerpadlem. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kolte. Nová elektronická výbava dovoluje připojit řídí
VICTRIX Superior 32 2 ErP




Energetický štítek




(klikněte pro zvětšení)


Základní údaje




Kategorie

II2H3B/P

Typ spotřebiče

C13/23/33/43

Váha bez vody
kg

45,9

Váha s vodou
kg

51,6

Výška
mm

835

Šířka
mm

440

Hloubka
mm

350

Příkon - výkon
Min. - max. příkon
kW

4,2-32,6

Min. - max. výkon - ohřev TUV
kW
4,0-32,0
Min. - max. výkon - vytápění
kW

4,0-32,0

Účinnost
Účinnost při 30% výkonu a tepelném spádu 80-60°C
%

94,3

Účinnost při 100% výkonu a tepelném spádu 80-60°C
%

98,1

Účinnost při 30% výkonu a tepelném spádu 50-30°C
%
105,3
Účinnost při 100% výkonu a tepelném spádu 50-30°C
%
106,5
Účinnost při 30% výkonu a tepelném spádu 40-30°C
%

105,9

Účinnost při 100% výkonu a tepelném spádu 40-30°C
%

107,7

Certifikát účinnosti EU 92/42 CEE
*

****

Třída NOx
--
5
Tepelná ztráta pláštěm kotle ZAP/VYP při spádu 80-60 oC
%

0,47/0,30

Komínová ztráta s hořákem ZAP/VYP při spádu 80-60 oC
%

2,20/0,03

Plynová část
Vstupní tlak plynu G20/G31
mbar

20/37

Průměry trysek hlavního hořáku G20/G31




- pro plynový ventil HONEYWELL 8205
mm
5,60/4,00
- pro plynový ventil SIT 848
mm
5,40/3,95
Topný systém
Max. tlak v topném systému
bar

3

Max. teplota v topném systému
°C

90

Rozsah regulace teploty v topném systému
°C

20-85

Objem expanzní nádoby
l

5,8

Předtlakování expanzní nádoby
bar

1

Objem vody v kotli
l

5,7

Využitelný výtlak čerpadla při 1000 l/hod

m H2O


3,16

Výroba teplé vody
Teplota teplé užitkové vody
°C

30-60

Minimální tlak vody pro výrobu TUV
bar

0,30

Minimální průtok vody při výrobě TUV
l/min.

1,50

Specifický průtok "D" dle EN 625
l/min.

16,40

Množství TUV při Δ T = 30°C (stálý průtok)
l/min.

11,10

Elektrické připojení
Připojení na el. síť
V/Hz

230/50

Proud
A

0,78

Příkon celkový
W

110

Příkon čerpadla
W

70

Elektrické krytí


IPX5D

Odvod spalin
Uzavřená spalovací komora

x

Odvod spalin do komínu
mm

--

Celkové množství spalin při max. výkonu
kg/hod

51

Celkové množství spalin při min. výkonu
kg/hod
7
CO2 při min./max. výkonu
%

8,90/9,50

Vážené NOx
mg/kWh

30

Vážené CO
mg/kWh

12

Teplota spalin při min./max. výkonu
°C

51/60

Maximální teplota spalin
°C
75
Minimální tah komína
Pa

--

Funkce kotle
Řízení kotle mikroprocesorem

x

Elektronické zapalování

x

Elektronická modulace výkonu

x

Energeticky úsporné modulované čerpadlo
x
Protizámrazový systém

x

Autodiagnostika na displeji kotle

x

Ekvitermní regulace v základní výbavě

x

Regulace
Prostorovým termostatem

x

Řídící jednotkou SuperCAR a venkovní sondou
x
Deskou relé
x
Zónovou centrálou

x

cí jednotku Super CAR, která umožňuje monitorování kotle, dálkové ovládání a regulaci v závislosti na aktuálních klimatických podmínkách. Dále  elektronika kotle umožňuje připojení zónových jednotek DIMV2 nebo samostatnou zónovou centrálu.
Třída sezonní energetické účinnosti vytápění - A
Třída energetické účinnosti ohřevu TUV - A
Deklarovaný zátěžový profil - XL
Elektronické zapalování a hlídání plamene
Digitální displej
Energeticky úsporné modulované čerpadlo
Elektrické krytí IPX5D
Automatická regulace průtoku TUV
Ekvitermní regulace v základní výbavě
Možnost připojit zónové jednotky DIMV2
Možnost připojení modulačního termostatu Super CAR
Třída NOx - 5
