Immergas Victrix Extra 28 3.033701
Immergas 30.3 kg plynové 6 kondenzační 748 mm 440 mm 260 mm
VICTRIX EXTRA 28
Immergas VICTRIX EXTRA 28 je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelných výkonech 2,7 - 24,0 kW v režimu vytápění a 2,7 - 28,0 kW při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV.Kotel VICTRIX EXTRA 28 je vybaven modulovaným, energeticky úsporným čerpadlem a konfigurovatelným relé, které lze přes rozhraní el. desky využít na...
VICTRIX EXTRA 28
Immergas VICTRIX EXTRA 28 je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelných výkonech 2,7 - 24,0 kW v režimu vytápění a 2,7 - 28,0 kW při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV.Kotel VICTRIX EXTRA 28 je vybaven modulovaným, energeticky úsporným čerpadlem a konfigurovatelným relé, které lze přes rozhraní el. desky využít například pro řízení externího oběhového čerpadla či může posloužit jako výstup případné poruchy kotle. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP či zónových centrál.
Třída sezonní energetické účinnosti vytápění - A
Třída energetické účinnosti ohřevu TUV - A
Deklarovaný zátěžový profil - XL
Samonastavitelný plynový ventil - automatická kontrola spalování
Nová konstrukce kondenzačního výměníku
Nerezová spirála kondenzačního výměníku
Integrovaná zpětná klapka spalin
Přehledný digitální displej
Energeticky úsporné modulované čerpadlo
Elektrické krytí IPX5D
Nastavitelný by-pass v základní výbavě
Ekvitermní regulace v základní výbavě
Konfigurovatelné relé v základní výbavě
Možnost připojit zónové jednotky DIM ErP
Možnost připojení modulačního termostatu CARV2
Možnost připojit desku relé
Funkce vysoušení podlahy v základní výbavě
Třída NOx - 6
Rozměry a připojení
VICTRIX EXTRA 28
V
přívod el. proudu
AF
vstup SV 1/2"
G
přívod plynu 3/4"
SC
odvod kondenzátu
AC
výstup teplé užitkové vody 1/2"
R
zpátečka z topného systému 3/4"
ACV
vstup UV od okruhu solar 1/2" *
M
výstup do topného systému 3/4"
*
po instalaci termostatického ventilu 3.018911
Technická data
VICTRIX EXTRA 28
Energetický štítek
(klikněte pro zvětšení)
Základní údaje
Kategorie
II2H3P
Typ spotřebiče
B23/33/53pC13/13x/33/43/53/63/83/93
Váha bez vody
kg
30,3
Váha s vodou
kg
33,6
Výška
mm
748
Šířka
mm
440
Hloubka
mm
260
Příkon - výkon
Min. - max. příkon
kW
2,8-28,9
Min. - max. výkon - ohřev TUV
kW
2,7-28,0
Min. - max. výkon - vytápění
kW
2,7-24,0
Účinnost
Účinnost při min. / max. výkonu a tepelném spádu 80-60°C
%
94,9 / 97,5
Účinnost při min. / max. výkonu a tepelném spádu 50-30°C
%
107,6 / 106,7
Účinnost při min. / max. výkonu a tepelném spádu 40-30°C
%
106,6 / 107,7
Třída NOx
--
6
Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C
W
88,0 / 19,0
Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C
W
5,0 / 597,0
Plynová část
Vstupní tlak plynu G20/G31
mbar
20 / 37
Průměr trysky hořáku pro G20/G31
mm
5,7 / 5,7
Topný systém
Max. tlak v topném systému
bar
3
Max. teplota v topném systému
°C
90
Rozsah regulace teploty v topném systému
°C
20-85
Celkový objem expanzní nádoby
l
10,0
Využitelný objem expanzní nádoby
l
5,1
Přetlakování expanzní nádoby
bar
1
Objem vody v kotli
l
3,3
Využitelný výtlak čerpadla při 1000 l/hod
kPa
24,4
Výroba teplé vody
Teplota teplé užitkové vody
°C
30-60
Minimální tlak vody pro výrobu TUV
bar
0,3
Minimální průtok vody při výrobě TUV
l/min.
1,5
Množství TUV při Δ T = 30°C (stálý průtok)
l/min.
13,5
Elektrické připojení
Připojení na el. síť
V/Hz
230/50
Jmenovitý příkon
A
0,9
Instalovaný elektrický výkon
W
120
Příkon čerpadla - dle režimu
W
12 - 44
Stupeň elektrického krytí
IPX5D
Odvod spalin
Uzavřená spalovací komora
✔
Integrovaná klapka spalin
✔
Celkové množství spalin při max. výkonu
kg/hod
49
Celkové množství spalin při min. výkonu
kg/hod
5
CO2 při min. / max. výkonu
%
8,8 / 8,8
Vážené NOx
mg/kWh
24,0
Vážené CO
mg/kWh
15,0
Teplota spalin při min. / max. výkonu
°C
60 / 74
Maximální teplota spalin
°C
78
Funkce kotle
Elektronické zapalování
✔
Elektronická modulace výkonu
✔
Systém adaptivního řízení spalování
✔
Elektronické modulované čerpadlo (PWM)
✔
Doběh čerpadla
✔
Protizámrazový systém
✔
Konfigurovatelné relé
✔
Autodiagnostika na displeji kotle
✔
Ekvitermní regulace v základní výbavě
✔
Funkce vysoušení podlahy v základní výbavě
✔
H2READY
✔
Regulace
Prostorovým termostatem ON/OFF
✔
Řídicí jednotkou CARV2 - drátové provedení
✔
Řídicí jednotkou CARV2 - bezdrátové provedení
✔
Multizónovou centrálou
✔
Zónovou centrálou V2
✔
Deskou relé
✔
Výrobek k nahlédnutí zde: https://www.vipsgas.cz/victrix-extra-28.html
Objednací číslo výrobku: 3.033701

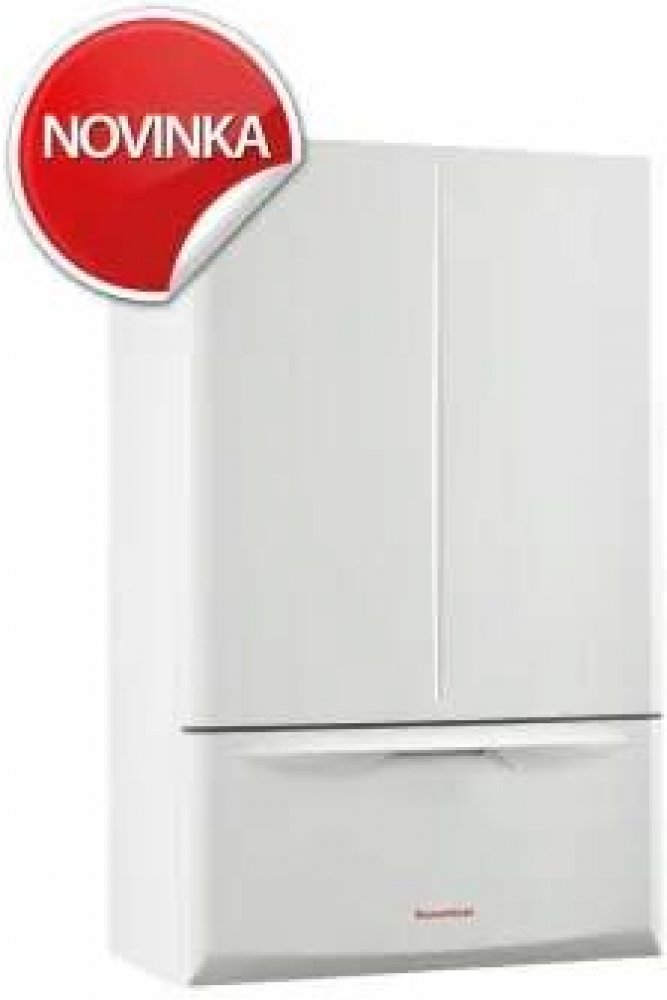

Obrázek je pouze ilustrativní.
Více informací o produktu
Immergas VICTRIX EXTRA 28 je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelných výkonech 2,7 - 24,0 kW v režimu vytápění a 2,7 - 28,0 kW při ohřevu TUV. Kotel je určen k vytápění a k průtokovému ohřevu TUV.Kotel VICTRIX EXTRA 28 je vybaven modulovaným, energeticky úsporným čerpadlem a konfigurovatelným relé, které lze přes rozhraní el. desky využít například pro řízení externího oběhového čerpadla či může posloužit jako výstup případné poruchy kotle. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále elektronika kotle umožňuje připojení zónových jednotek DIM ErP či zónových centrál.
Třída sezonní energetické účinnosti vytápění - A
Třída energetické účinnosti ohřevu TUV - A
Deklarovaný zátěžový profil - XL
Samonastavitelný plynový ventil - automatická kontrola spalování
Nová konstrukce kondenzačního výměníku
Nerezová spirála kondenzačního výměníku
Integrovaná zpětná klapka spalin
Přehledný digitální displej
Energeticky úsporné modulované čerpadlo
Elektrické krytí IPX5D
Nastavitelný by-pass v základní výbavě
Ekvitermní regulace v základní výbavě
Konfigurovatelné relé v základní výbavě
Možnost připojit zónové jednotky DIM ErP
Možnost připojení modulačního termostatu CARV2
Možnost připojit desku relé
Funkce vysoušení podlahy v základní výbavě
Třída NOx - 6
Rozměry a připojení
VICTRIX EXTRA 28
V
přívod el. proudu
AF
vstup SV 1/2"
G
přívod plynu 3/4"
SC
odvod kondenzátu
AC
výstup teplé užitkové vody 1/2"
R
zpátečka z topného systému 3/4"
ACV
vstup UV od okruhu solar 1/2" *
M
výstup do topného systému 3/4"
*
po instalaci termostatického ventilu 3.018911
Technická data
VICTRIX EXTRA 28
Energetický štítek
(klikněte pro zvětšení)
Základní údaje
Kategorie
II2H3P
Typ spotřebiče
B23/33/53pC13/13x/33/43/53/63/83/93
Váha bez vody
kg
30,3
Váha s vodou
kg
33,6
Výška
mm
748
Šířka
mm
440
Hloubka
mm
260
Příkon - výkon
Min. - max. příkon
kW
2,8-28,9
Min. - max. výkon - ohřev TUV
kW
2,7-28,0
Min. - max. výkon - vytápění
kW
2,7-24,0
Účinnost
Účinnost při min. / max. výkonu a tepelném spádu 80-60°C
%
94,9 / 97,5
Účinnost při min. / max. výkonu a tepelném spádu 50-30°C
%
107,6 / 106,7
Účinnost při min. / max. výkonu a tepelném spádu 40-30°C
%
106,6 / 107,7
Třída NOx
--
6
Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C
W
88,0 / 19,0
Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C
W
5,0 / 597,0
Plynová část
Vstupní tlak plynu G20/G31
mbar
20 / 37
Průměr trysky hořáku pro G20/G31
mm
5,7 / 5,7
Topný systém
Max. tlak v topném systému
bar
3
Max. teplota v topném systému
°C
90
Rozsah regulace teploty v topném systému
°C
20-85
Celkový objem expanzní nádoby
l
10,0
Využitelný objem expanzní nádoby
l
5,1
Přetlakování expanzní nádoby
bar
1
Objem vody v kotli
l
3,3
Využitelný výtlak čerpadla při 1000 l/hod
kPa
24,4
Výroba teplé vody
Teplota teplé užitkové vody
°C
30-60
Minimální tlak vody pro výrobu TUV
bar
0,3
Minimální průtok vody při výrobě TUV
l/min.
1,5
Množství TUV při Δ T = 30°C (stálý průtok)
l/min.
13,5
Elektrické připojení
Připojení na el. síť
V/Hz
230/50
Jmenovitý příkon
A
0,9
Instalovaný elektrický výkon
W
120
Příkon čerpadla - dle režimu
W
12 - 44
Stupeň elektrického krytí
IPX5D
Odvod spalin
Uzavřená spalovací komora
✔
Integrovaná klapka spalin
✔
Celkové množství spalin při max. výkonu
kg/hod
49
Celkové množství spalin při min. výkonu
kg/hod
5
CO2 při min. / max. výkonu
%
8,8 / 8,8
Vážené NOx
mg/kWh
24,0
Vážené CO
mg/kWh
15,0
Teplota spalin při min. / max. výkonu
°C
60 / 74
Maximální teplota spalin
°C
78
Funkce kotle
Elektronické zapalování
✔
Elektronická modulace výkonu
✔
Systém adaptivního řízení spalování
✔
Elektronické modulované čerpadlo (PWM)
✔
Doběh čerpadla
✔
Protizámrazový systém
✔
Konfigurovatelné relé
✔
Autodiagnostika na displeji kotle
✔
Ekvitermní regulace v základní výbavě
✔
Funkce vysoušení podlahy v základní výbavě
✔
H2READY
✔
Regulace
Prostorovým termostatem ON/OFF
✔
Řídicí jednotkou CARV2 - drátové provedení
✔
Řídicí jednotkou CARV2 - bezdrátové provedení
✔
Multizónovou centrálou
✔
Zónovou centrálou V2
✔
Deskou relé
✔
Výrobek k nahlédnutí zde: https://www.vipsgas.cz/victrix-extra-28.html
Objednací číslo výrobku: 3.033701

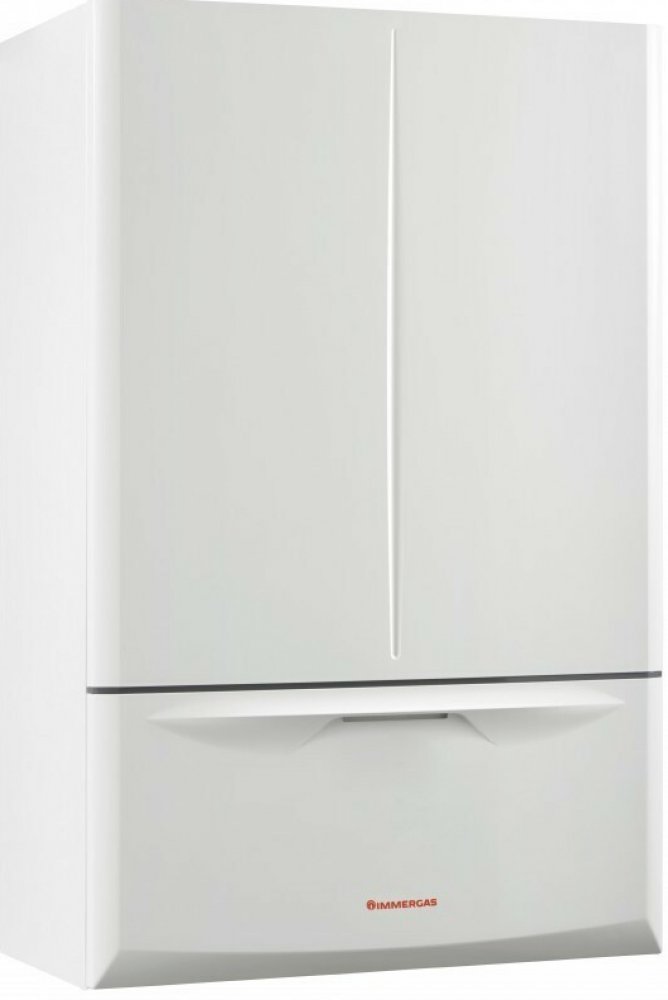

Obrázek je pouze ilustrativní.
