Immergas Victrix Extra 24 PLUS 3.033705

VICTRIX EXTRA 24 PLUS
Immergas VICTRIX EXTRA 24 PLUS je nástěnný kondenzační kotel se systémem adaptivního řízení spalování o tepelných výkonech 2,7 - 24,0 kW v režimu vytápění a 2,7 - 28,0 kW při ohřevu TUV, pokud je instalován nepřímotopný zásobník TUV.Kotel VICTRIX EXTRA 24 PLUS je vybaven modulovaným, energeticky úsporným čerpadlem a konfigurovatelným relé, které lze přes rozhraní el. desky využít například pro řízení externího oběhového čerpadla či může posloužit jako výstup případné poruchy kotle. Po dopojení venkovní sondy (3.014083, volitelné příslušenství) je ekvitermní regulace v základní výbavě kotle. Ke kotli lze samozřejmě připojit řídicí jednotku CARV2 (v drátovém či v bezdrátovém provedení). Oba typy modulačních řídicích jednotek umožňují monitorování kotle a regulaci v závislosti na aktuálních klimatických podmínkách. Dále  elektronika kotle umožňuje připojení zónových jednotek DIM ErP či zónových centrál.
Třída sezonní energetické účinnosti vytápění - A
Nová konstrukce kondenzačního výměníku
Nerezová spirála kondenzačního výměníku
Samonastavitelný plynový ventil - automatická kontrola spalování
Integrovaná klapka spalin
Přehledný digitální displej
Energeticky úsporné modulované čerpadlo
Elektrické krytí IPX5D
Možnost připojit nepřímotopný zásobník - trojcestný ventil v základní výbavě
Regulace okruhu TUV je již v základní výbavě kotle
Nastavitelný by-pass v základní výbavě
Ekvitermní regulace v základní výbavě
Konfigurovatelné relé v základní výbavě
Možnost připojit zónové jednotky DIM ErP
Možnost připojení modulačního termostatu CARV2
Možnost připojit desku relé
Funkce vysoušení podlahy v základní výbavě
Třída NOx - 6

Rozměry a připojení

VICTRIX EXTRA 24 PLUS
V
přívod el. proudu
RR
studená voda - plnění kotle 1/2"
G
přívod plynu 3/4"
SC
odvod kondenzátu
RU
zpátečka z okruhu bojleru 3/4" *
R
zpátečka z topného systému 3/4"
MU
výstup do okruhu bojleru 3/4" *
M
výstup do topného systému 3/4"
 *
pokud je nepřímotopný bojler instalován

Technická data

VICTRIX EXTRA 24 PLUS
Energetický štítek
(klikněte pro zvětšení)
Základní údaje

Kategorie
II2H3P
Typ spotřebiče
B23/33/53pC13/13x/33/43/53/63/83/93
Váha bez vody
kg
29,5
Váha s vodou
kg
32,8
Výška
mm
748
Šířka
mm
440
Hloubka
mm
260
Příkon - výkon
Min. - max. příkon
kW
2,8-28,9
Min. - max. výkon - ohřev TUV
kW
2,7-28,0
Min. - max. výkon - vytápění
kW
2,7-24,0
Účinnost
Účinnost při min. / max. výkonu a tepelném spádu 80-60°C
%
94,9 / 97,5
Účinnost při min. / max. výkonu a tepelném spádu 50-30°C
%
107,6 / 106,7
Účinnost při min. / max. výkonu a tepelném spádu 40-30°C
%
106,6 / 107,7
Třída NOx
--
6
Tepelná ztráta pláštěm kotle s hořákem VYP/ZAP při spádu 80-60°C
%
0,36 / 0,08
Tepelná ztráta v komíně s hořákem VYP/ZAP při spádu 80-60°C
%
0,02 / 2,4
Plynová část
Vstupní tlak plynu G20/G31
mbar
20 / 37
Průměr trysky hořáku pro G20/G31
mm
5,7 / 5,7
Topný systém
Max. tlak v topném systému
bar
3
Max. teplota v topném systému
°C
90
Rozsah regulace teploty v topném systému
°C
20-85
Celkový objem expanzní nádoby
l
10,0
Využitelný objem expanzní nádoby
l
5,1
Přetlakování expanzní nádoby
bar
1
Objem vody v kotli
l
3,3
Využitelný výtlak čerpadla při 1000 l/hod
kPa
24,4
Elektrické připojení
Připojení na el. síť
V/Hz
230/50
Jmenovitý příkon
A
0,9
Instalovaný elektrický výkon
W
120
Příkon čerpadla - dle režimu
W
15 - 80
Stupň elektrického krytí
--
IPX5D
Odvod spalin
Uzavřená spalovací komora
✔
Integrovaná klapka spalin
✔
Celkové množství spalin při max. výkonu
kg/hod
41
Celkové množství spalin při min. výkonu
kg/hod
5
CO2 při min. / max. výkonu
%
8,8 / 8,8
Vážené NOx
mg/kWh
24,0
Vážené CO
mg/kWh
15,0
Teplota spalin při min. / max. výkonu
°C
60 / 70
Maximální teplota spalin
°C
78
Funkce kotle
Elektronické zapalování
✔
Elektronická modulace výkonu
✔
Systém adaptivního řízení spalování
✔
Elektronické modulované čerpadlo (PWM)
✔
Doběh čerpadla
✔
Protizámrazový systém
✔
Konfigurovatelné relé
✔
Autodiagnostika na displeji kotle
✔
Ekvitermní regulace v základní výbavě
✔
Regulace okruhu ohřevu TUV v základní výbavě
✔
Funkce vysoušení podlahy v základní výbavě
✔
H2READY
✔
Regulace
Prostorovým termostatem ON/OFF
✔
Řídicí jednotkou CARV2 - drátové provedení
✔
Řídicí jednotkou CARV2 - bezdrátové provedení
✔
Multizónovou centrálou
✔
Zónovou centrálou V2
✔
Deskou relé
✔

Výrobek k nahlédnutí zde: https://www.vipsgas.cz/victrix-extra-24-plus.html
Objednací číslo výrobku: 3.033705

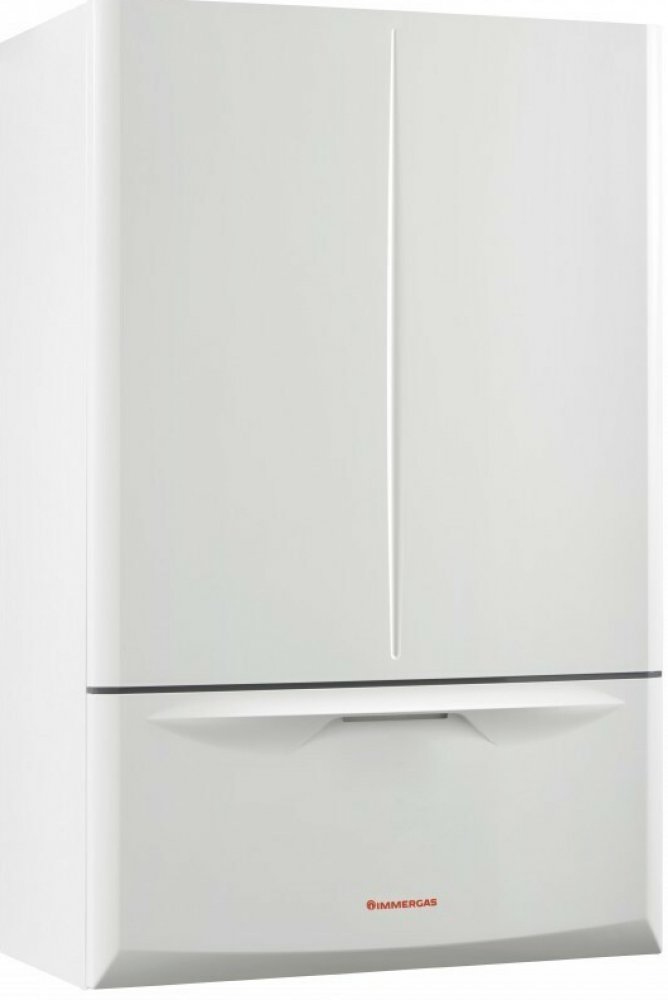

Obrázek je pouze ilustrativní.
