ILLKO IP8014 32A/4

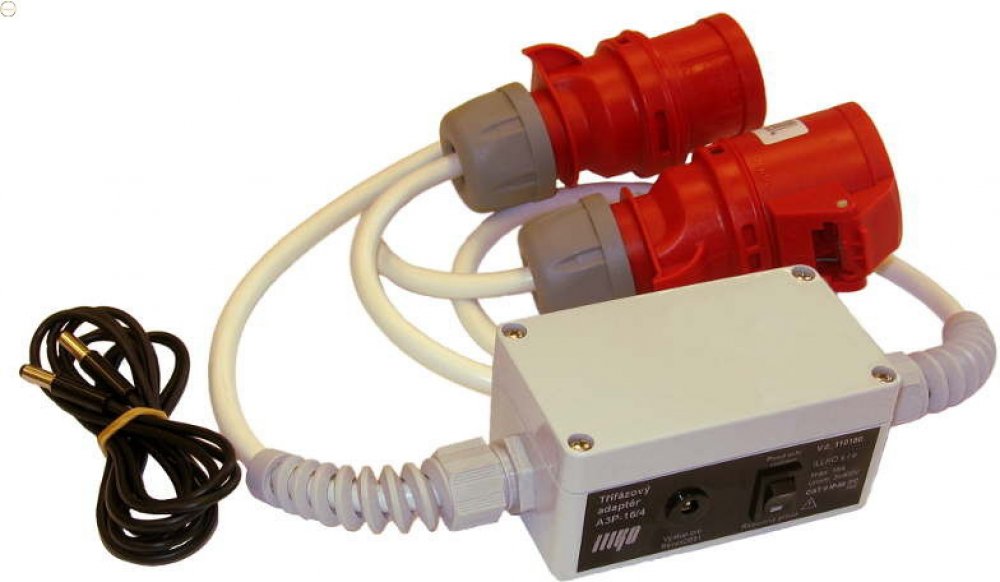

ILLKO P 8014 - Třífázový adaptér (A3P-32/4)
Třífázový adaptér A3P ve spojení s přístroji REVEX umožňuje měřit:
- Proud ochranným vodičem spotřebiče připojeného třífázovou zástrčkou / zásuvkou.
- Rozdílový proud spotřebiče připojeného třífázovou zástrčkou / zásuvkou.
Adaptér A3P je vyráběn ve 4 variantách:
- 16 A - 5 kolíková zásuvka (A3P - 16/5, obj.č. P 8011)
- 16 A - 4 kolíková zásuvka (A3P - 16/4, obj.č. P 8012)
- 32 A - 5 kolíková zásuvka (A3P - 32/5, obj.č. P 8013)
- 32 A - 4 kolíková zásuvka (A3P - 32/4, obj.č. P 8014)
UPOZORNĚNÍ:
Výstup třífázového adaptéru A3P smí být připojen pouze k měřícím přístrojům REVEX 2051, REVEXplus (USB), REVEXprofi, MDtest nebo REVEXmax.
Třífázový adaptér A3P smí být používán pouze k výrobcem zamýšlenému účelu, tj. měření unikajících proudů třífázových spotřebičů. Je zakázáno používat třífázový adaptér jako prodlužovací šňůru.
Referenční podmínky:
 Teplota
 (23 ± 2) °C
 Rel. vlhkost
 44 ÷ 55 % při 23 °C
 Poloha přístroje
 libovolná

Pracovní podmínky:
 Teplota
 0 °C ÷ 40 °C
 Rel. vlhkost (bez kondenzace)
 max. 75 % při 23 °C
 Jmenovité síťové napětí
 400 V 50/60 Hz
 Jmenovitý síťový proud A3P - 16/X
 16 A
 Jmenovitý síťový proud A3P - 32/X
 32 A
 Měřící rozsah
 0 ÷ 20 mA AC
 Výstupní převod proudu [uA]
 1000:1
 Základní chyba převodu
 ±(2 % z MH + 3 % z MR R)
 Pracovní chyba převodu
 ±(3 % z MH + 3 % z MR R)

Všeobecně:
 Rozměry plastové skříňky
 115 × 65 × 55 mm
 Celková délka včerně zástrčky a zásuvky
 ± 2 m
 Hmotnost
 1 - 1,4 kg (podle typu)
 Rozsah sklad. teplot a rel. vlhkost
 -10 °C ÷ 50 °C / max 75 %
 Teplotní odolnost pouzdra
 70 °C
Poznámka:
MH - měřená hodnotaMR R - odpovídající měřící rozsah přístroje REVEX nebo MDtest
Rozsah dodávky:
- třífázový adaptér A3P
- P2081 - univerzální propojovací kabel pro přístroje REVEX
- návod k používání
- kalibrační list
- záruční list
