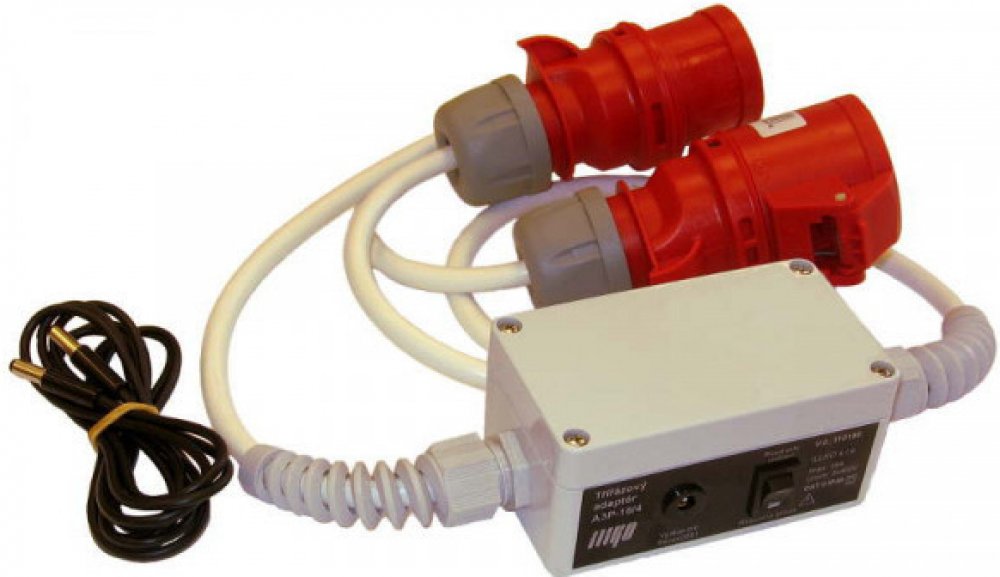

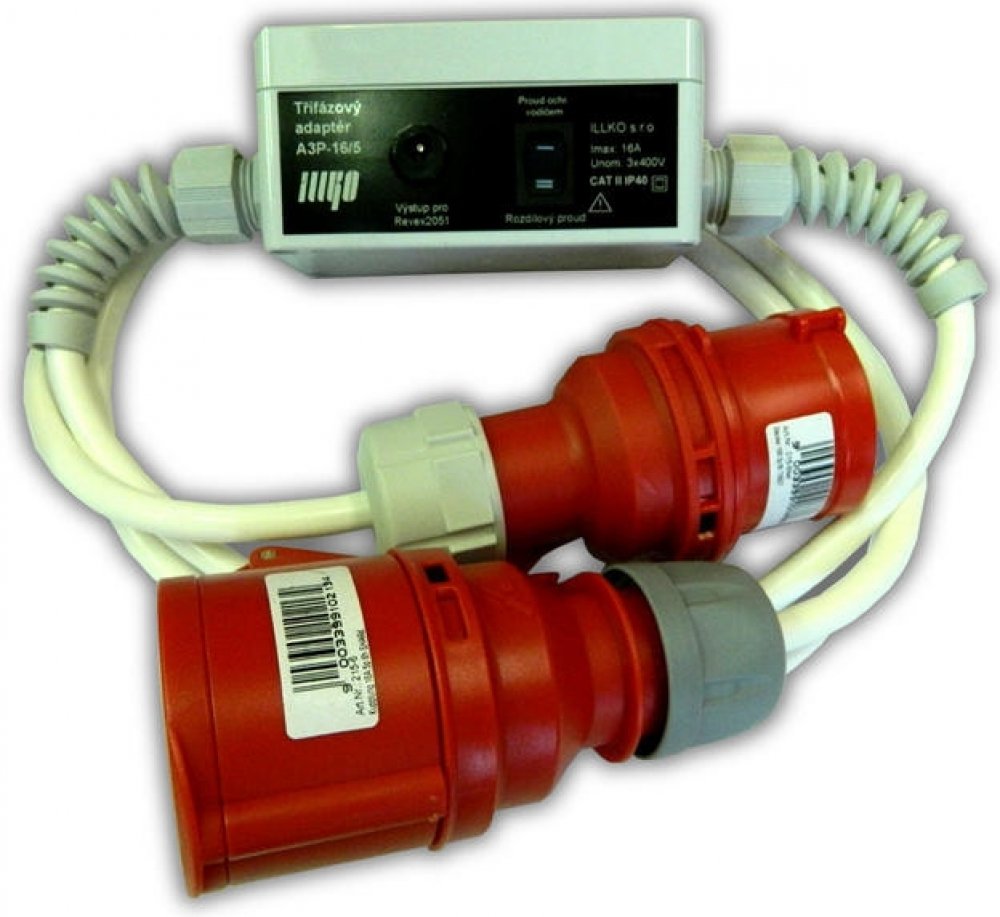

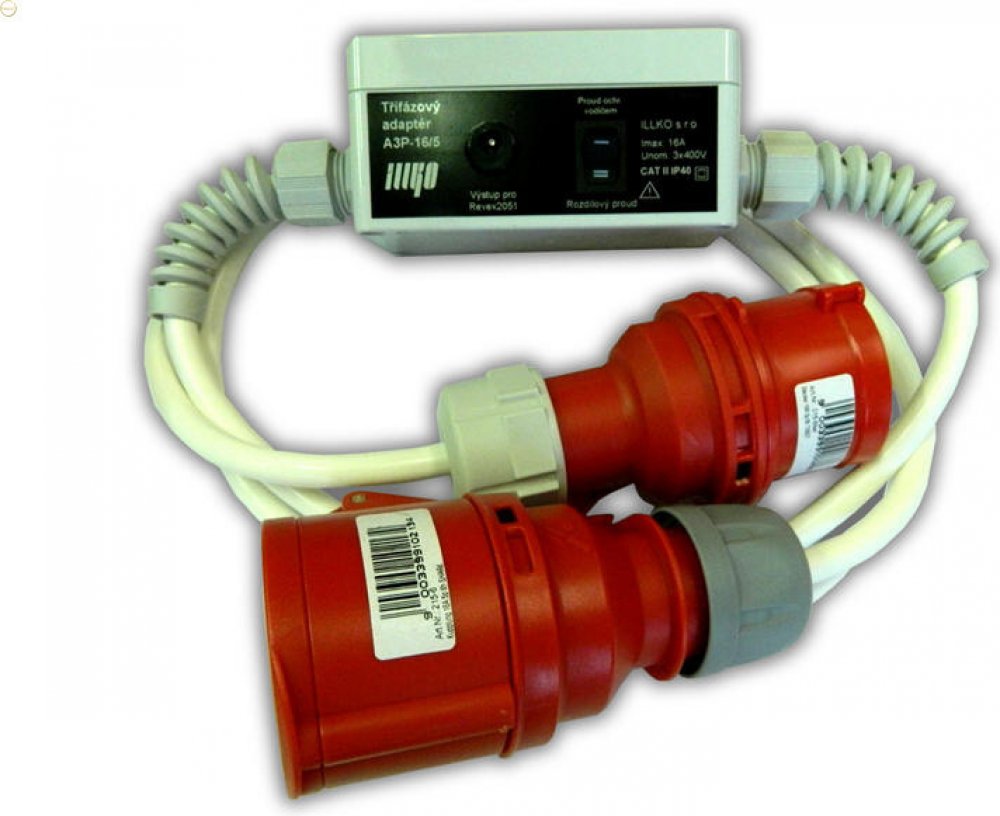

P8014 - třífázový adaptér - 32A/4 pro REVEX plus a REVEX profi II
Třífázový adaptér A3P ve spojení s přístroji REVEX umožňuje měřit:
Proud ochranným vodičem spotřebiče připojeného třífázovou zástrčkou / zásuvkou.
Rozdílový proud spotřebiče připojeného třífázovou zástrčkou / zásuvkou.
Adaptér A3P je vyráběn ve 4 variantách:
16 A - 4 kolíková zásuvka (A3P - 16/4, obj.č. P 8012)
16 A - 5 kolíková zásuvka (A3P - 16/5, obj.č. P 8011)
32 A - 4 kolíková zásuvka (A3P - 32/4, obj.č. P 8014)
32 A - 5 kolíková zásuvka (A3P - 32/5, obj.č. P 8013)

UPOZORNĚNÍ: Výstup třífázového adaptéru A3P smí být připojen pouze k měřícím přístrojům REVEX 2051, REVEXplus, REVEXprofi nebo MDtest.Třífázový adaptér A3P smí být používán pouze k výrobcem zamýšlenému účelu, tj. měření unikajících proudů třífázových spotřebičů. Je zakázáno používat třífázový adaptér jako prodlužovací šňůru.

Technické parametry:
Referenční podmínky:
Teplota
(23 ± 2) °C
Rel. vlhkost
44 ÷ 55 % při 23 °C
Poloha přístroje
libovolná

Pracovní podmínky:
Teplota
0 °C ÷ 40 °C
Rel. vlhkost (bez kondenzace)
max. 75 % při 23 °C
Jmenovité síťové napětí
400 V 50/60 Hz
Jmenovitý síťový proud A3P - 16/X
16 A
Jmenovitý síťový proud A3P - 32/X
32 A
Měřící rozsah
0 ÷ 20 mA AC
Výstupní převod proudu [uA]
1000:1
Základní chyba převodu
±(2 % z MH + 3 % z MR R)
Pracovní chyba převodu
±(3 % z MH + 3 % z MR R)

Všeobecně:
Rozměry plastové skříňky
115 × 65 × 55 mm
Celková délka včerně zástrčky a zásuvky
± 2 m
Hmotnost
1 - 1,4 kg (podle typu)
Rozsah sklad. teplot a rel. vlhkost
-10 °C ÷ 50 °C / max 75 %
Teplotní odolnost pouzdra
70 °C
Poznámka:
MH - měřená hodnotaMR R - odpovídající měřící rozsah přístroje REVEX nebo MDtest
Rozsah dodávky:
třífázový adaptér A3P
P2081 - univerzální propojovací kabel pro přístroje REVEX
návod k používání
kalibrační list
