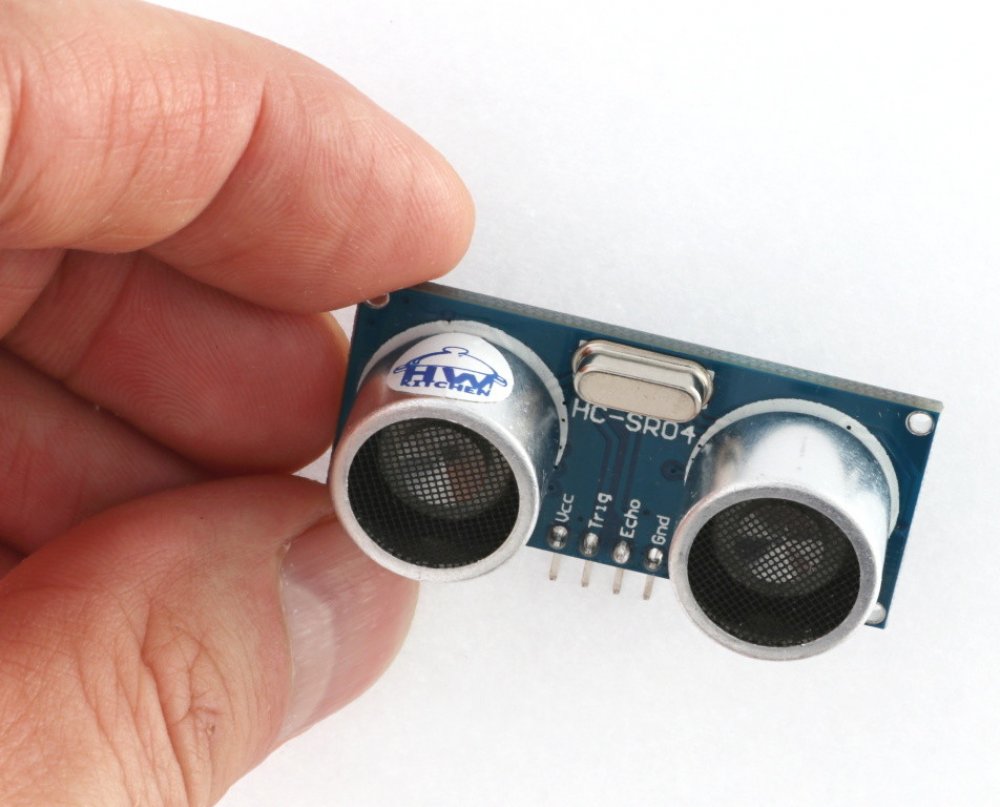

HWKITCHEN Ultrazvukový měřič vzdálenosti HC-SR04 HW375

Postav si chytrý projekt, který „vidí“ překážky
S modulem Ultrazvukový měřič vzdálenosti HC-SR04 snadno vytvoříte projekty, které měří vzdálenost k překážkám a reagují na ně – třeba zastaví robota, rozsvítí LED, spustí alarm nebo zobrazí hodnotu na displeji. Modul využívá ultrazvukové vlny, takže funguje i tam, kde běžné světelné senzory selhávají (tma, různé barvy povrchů).
Ve výuce i při domácím bastlení žákům názorně ukáže princip časového měření a převodu na vzdálenost. Snadno jej připojíte k Arduino nebo jiné vývojové desce a během chvíle máte hotový senzor vzdálenosti pro robotiku, bezpečnostní systémy, chytré modely i interaktivní instalace. Díky jednoduchému rozhraní se hodí i tam, kde s programováním a elektronikou teprve začínáte. Typickým příkladem je použití měřiče jako detektor překážky pro Arduino robota. K dispozici je Arduino knihovna a tak je získávání dat ze senzoru velmi jednoduché.
Vlastnosti snímače HC-SR04
Pracovní rozsah 2 cm až 4 m. Vysoká přesnost HCSR04
Knihovna pro jednoduché Arduino programování
Jednoduché připojení díky 4pinovému konektoru se standardní roztečí 2,54 mm
Piny VCC, GND, TRIG, ECHO
4 montážní otvory pro uchycení
Princip funkce měřiče vzdálenosti
Pomocí Arduina aktivujeme signál "TRIG" na měřiči vzdálenosti a to na dobu minimálně 10 μs. Po této aktivaci vyšle modul ultrazvukový signál a čeká na jeho odražení od překážky a zpětné zachycení měřičem. Mezi tím se aktivuje signál "ECHO", jehož délka je pak úměrná vzdálenosti překážky. Signál "ECHO" se deaktivuje po zachycení odraženého signálu měřičem vzdálenosti.
