HWKITCHEN KY-023 Joystick modul PS2 s tlačítkem HW419

Mějte to pod palcem!

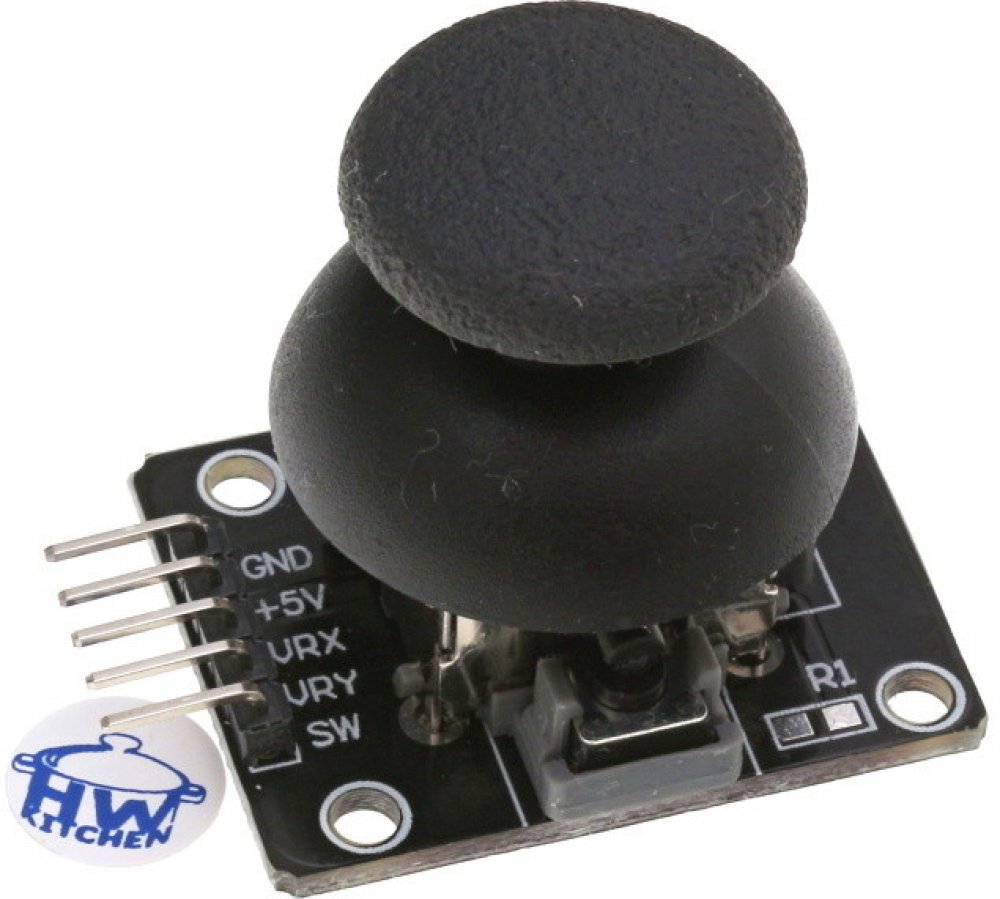

Kompaktní joystick modul dobře poslouží pro ovládání ve vašem Arduino projektu. Joystick umožňuje snímat pohyb ve dvou směrech X a Y. Navíc je modul vybavený tlačítkem, které se aktivuje zmáčknutím joysticku. Hodnotám X a Y odpovídá analogová úroveň napětí 0-5 V. Mechanické provedení tvoří deska s trimry 10 kΩ, tlačítkem a mechanismem pro uchycení a pohyb osy joysticku. Svrchu je nasazen hmatník, na který bude pasovat přesně váš palec! Na okraji desky je pin lišta pro připojení k řídící desce. Ovládání joysticku je tak velmi pohodlné a přesné.
KY-023 Joystick modul PS2 s tlačítkem vlastnosti
Dvouosý analogový joystick ve stylu ovladače PS2 – snímá pohyb v osách X a Y
Vestavěné tlačítko (SW) – aktivuje se stiskem joysticku směrem dolů
Výstupní signál 0–5 V, vhodné pro Arduino, micro:bit a další mikrokontroléry
Osy X/Y řešené pomocí 2× 10 kΩ potenciometru pro plynulé a přesné ovládání
Jednoduché připojení přes pin lištu (GND, +5 V, VRX, VRY, SW)
Vhodné pro ovládání robotů, vozítek, herních ovladačů a různých interaktivních projektů
Kompaktní modul na desce s hmatníkem přesně pod palec – pohodlné ovládání i pro děti ve výuce
Připojení modulu Joystick k Arduinu
Připojení k Arduino desce nevyžaduje úpravu napěťových úrovní a joystick modul můžete napájet přímo z Arduino desky.
GND: Připojte k napětí 0 V (zem).
+5V: Připojte napájecí napětí +5 V.
VRX: Napětí úměrné výchylce v ose X
VRY: Napětí úměrné výchylce v ose Y
SW: Signál z tlačítka joysticku
