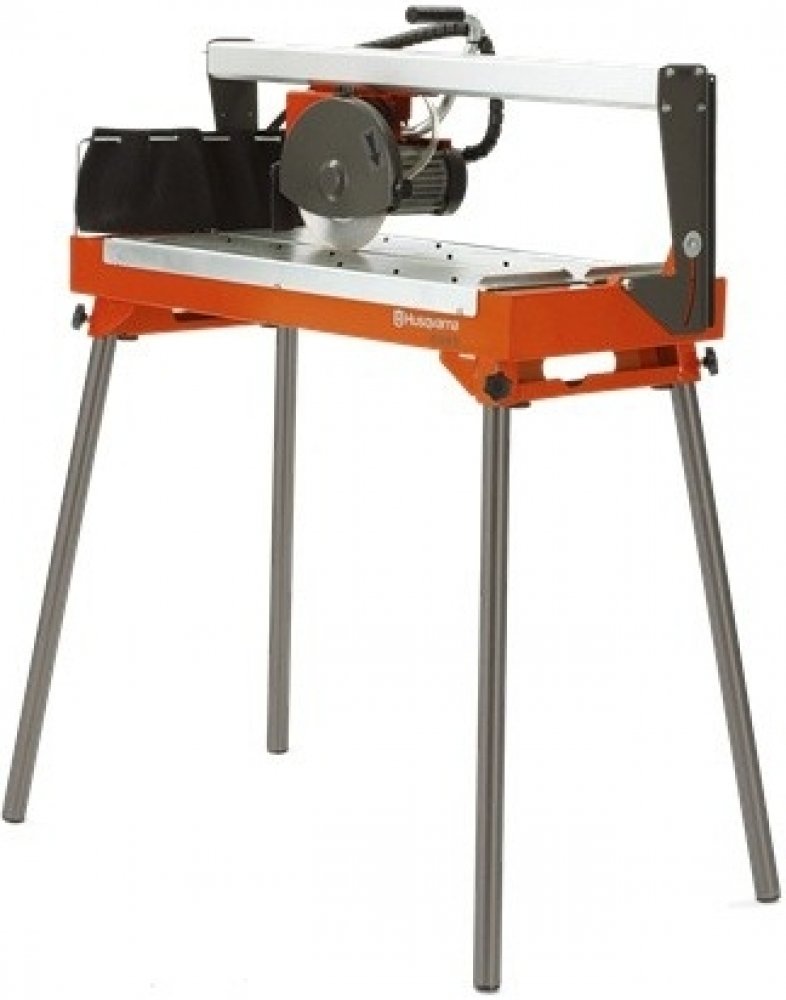

HUSQVARNA TS 66 R

Lehká a kompaktní dlaždicová pila s hliníkovou vodící kolejí. Sklopné nohy nebo poloautomatické sklopné nohy, které se dodávají jako standard, umožňují nastavení stroje jednou osobou. 45° sklopný mechanismus pro úhlové řezání. Široký řezací stůl Široký řezací stůl pro řezání velkých materiálů. Odnímatelné nohy a stůl Model TS 66 R je vybaven odnímatelnými nohami a stolem. Součástí dodávky je stranový klíč k hřídeli kotouče a vodicí lišta pro úhlový řez. Odnímatelná nádrž na vodu usnadňuje čištění a doplňování. Kvalitní celoobvodový kotouč je dodáván se strojem. Průměr vřetene 25,4 mm a velikost kotouče 230 mm pro všechny stroje. Délka řezání 660 mm. 45° sklopný mechanismus pro úhlové řezání. Odnímatelné nohy a stůl. Postranní podpora pro řezání velkých materiálů. Standardněse dodává s kotoučem GS 2 se spojitou korunkou 200 mm, stranovým klíčemk hřídeli kotouče a elektrickým ponorným vodním čerpadlem. Technické parametry: Motor Výkon 800 W Otáčky motoru za min 2800 ot./min. Napětí 230 V Fáze 1 Cyklus fáze proudu 50 hz Mokré/suché řezání Mokré Řezné části Průměr závitu 25,4 mm Průměr kotouče 200 mm Max. hloubka řezání 40 mm Max. délka řezání 660 mm Objem vodní nádrže 15 lit Různé tech. vlastnosti Elektrická ochranná třída IP 54 Rozměry Rozměry bez obalu, mm (D x Š x V) 950x480x490 mm Hmotnost včetně obalu 45 kg Hluk a zvuk Hladina akustického výkonu, LWA 70 dB(A) Akustický tlak 63 dB(A) Vibrace Hladina vibrací Aeq, m/s2 1 m/s² N_B_XP
