Herz 1268211

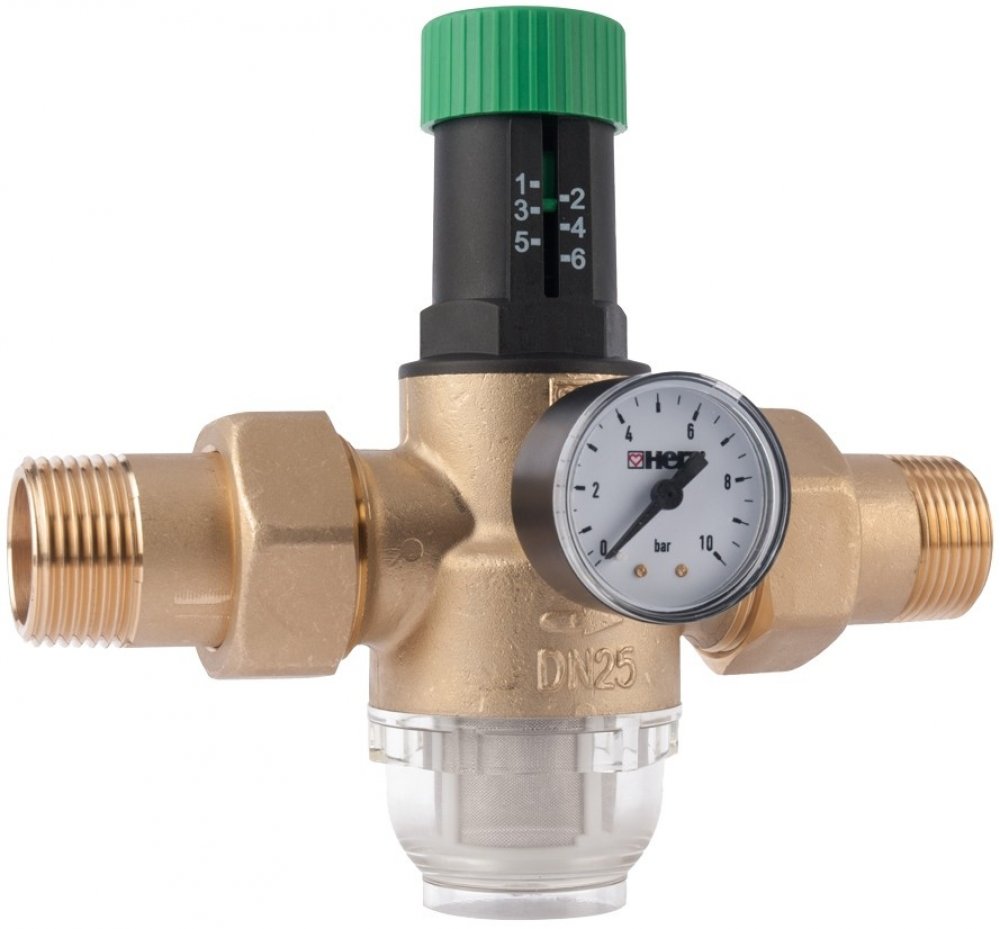

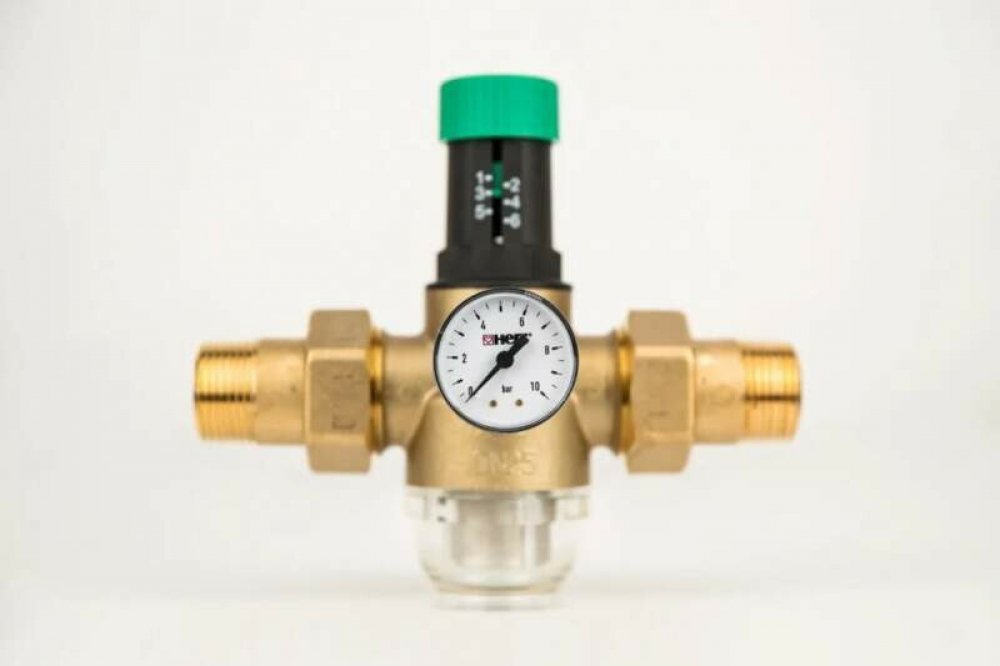

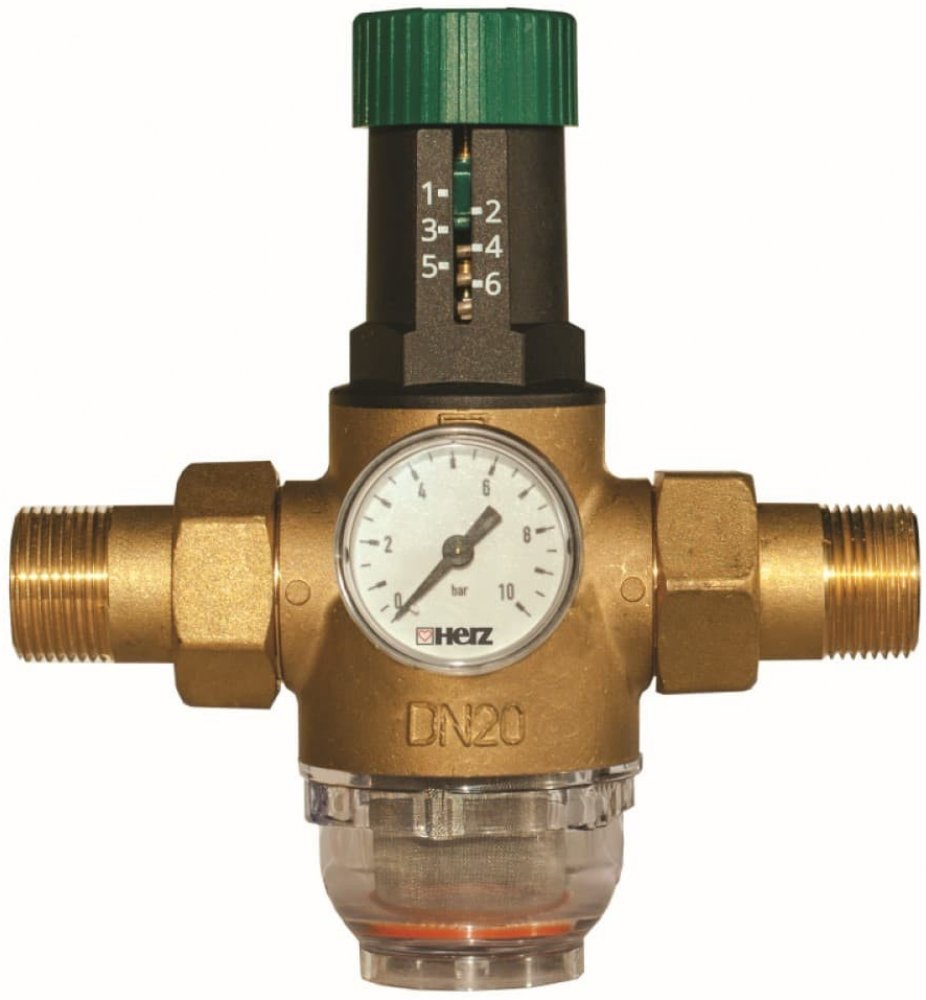

Membránový redukční ventil se používá v rozvodech pitné vody jako ochrana proti překročení provozního tlaku vody (snižuje vstupní tlak na úroveň pracovního tlaku). Výstupní tlak je nastavitelný a zůstává neměnný se změnami vstupního tlaku vody. Výstupní tlak nastavujeme otáčením zeleného ovladače. Otočením ovladače ve směru hodinových ručiček zvyšujeme tlak na výstupu. Doporučený max. výstupní tlak pro rozvody vody v objektech na bydlení je max. 4 bar. Nastavený výstupní tlak je odečitatelný na manometru, který je našroubován na přední straně ventilového tělesa. Údržbu ventilu smí provádět pouze odborně vyškolený personál dle DIN 1988. Filtr doporučujeme několikrát do roka zkontrolovat, v případě potřeby vyčistit nebo vyměnit. Montážní klíč pro demontáž banky s filtrem je součástí balení.
Těleso:    poniklovaná lisovaná mosaz podle EN 12165, CW626N Vrchní část:   PA6.6 Membrána:   EPDM Pružina:    pružinová ocel Vodící pružina:   nerezová ocel Těsnění:    EPDM Ovladač:   PA 6.6, zelený  Filtr:    nerezová ocel Spodní víko/banka u 2682 1x: plast -PA 12, transparentní Spodní víko/banka u 2682 2x: mosaz Maximální vstupní tlak:   16 bar  Rozsah výstupního tlaku:  1-6 bar Nastavení z výroby:  3 bar Maximální teplota:  +40°C pro 1 2682 Rozsah manometru:  0 – 10 bar Velkost oka na filtru:  0,3 mm Médium:  voda Norma:  EN 1567 Připojení manometru:  ¼“ F (ISO 228-1) Připojení:  vnější závit podle ISO 7-1 a ISO 228 Před montáží membránového redukčního ventilu je třeba systém řádně propláchnout.  Ventil se umisťuje do rozvodů pitné vody za vodoměr v horizontální poloze s filtrem směrem dolů. Při montáži je nutné dodržet směr toku média přes ventil, který je vyznačen na tělese ventilu. Pro správný provoz ventilu je třeba před a za ventilem vést rovný úsek potrubí dlouhý minimálně 5 x DN příslušného potrubí.  Manometr může být osazen po obou bočních stranách ventilu. Před a za ventil je nutno instalovat uzavírací ventily.
