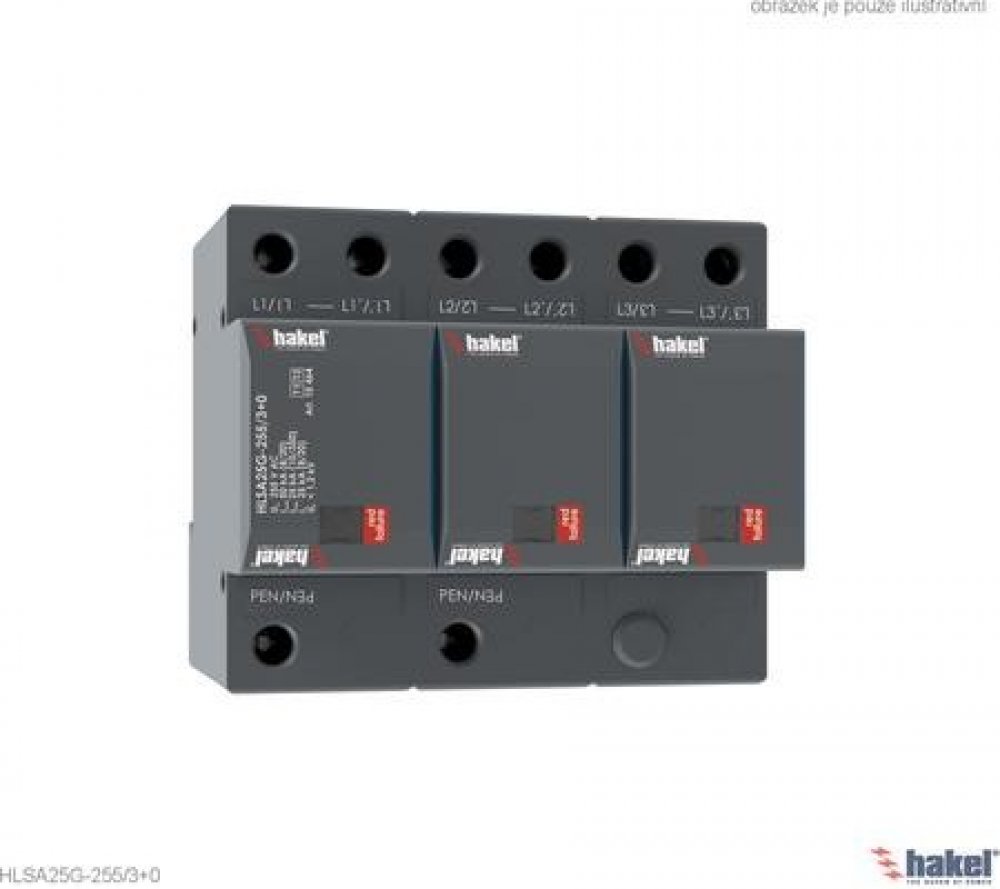

HAKEL 10464 HLSA25G-255/3+0 SPD - Svodič impulz. proudů a rázového přepětí typu T1+T2+T3

HLSA25G* je zařízení k omezení rázových přepětí a ke svedení impulzních proudů dle normy ČSN EN 61643-11 ed.2 (IEC 61643-11:2011). Sestává se ze zdvojených výkonných varistorů MOV pro větší svodovou schopnost v kombinaci se sériově zapojenou bleskojistkou zajišťující nulový průsakový proud vodičem a jeho parametry umožňují použití v objektech s uvažovanou hladinou ochrany LPL I a LPL II jako jsou nemocnice, banky, průmyslové a administrativní budovy, školy, obchodní a sportovní centra či supermarkety. Instaluje se na rozhraní zón LPZ 0 – LPZ 1 a vyšší dle normy ČSN EN 62305 ed.2 (IEC 62305:2010) co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů.  Výrobek má dvě svorky PEN, které nesmí být použity jako můstek PEN. Parametry Klasifikace podle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011   TYP 1+2, CLASS I+II Vhodné pro síť   TN-C Nejvyšší trvalé provozní napětí U 255 V AC Impulzní výbojový proud pro zkoušku třídy I (10/350) I 25 kA Náboj Q 12,5 As Specifická energie pro zkoušku třídy I W/R 156 kJ/Ω Celkový výbojový proud (10/350) L1+L2+L3->PEN I 75 kA Jmenovitý výbojový proud pro zkoušku třídy II (8/20) I 25 kA Maximální výbojový proud (8/20) I 50 kA Celkový výbojový proud (8/20) L1+L2+L3->PEN I 150 kA Napěťová ochranná hladina při I U < 1,2 kV Dočasné přepětí (TOV) U 337 V/5 s Doba odezvy t < 25 ns Maximální předjištění   250 A gL/gG Maximální předjištění („V“ zapojení)   125 A gL/gG Zkratová odolnost při 250 A gL/gG I 80 kA Zóna ochrany před bleskem (LPZ)   0-1 a vyšší Materiál pouzdra   Polyamid PA6, UL94 V-0 Stupeň ochrany krytu   IP20 Pracovní teplota ϑ - 40°C ... +70 °C Doporučený průřez připojovaných vodičů (při utahovacím momentu 3 Nm)   35 mm (pevný)25 mm (slaněný) Způsob montáže   na lištu DIN 35 mm / libovolná Indikátor stavu   optický terč čirý - ok / optický terč červený - porucha Životnost   min. 100 000 h Hmotnost m 767 g
