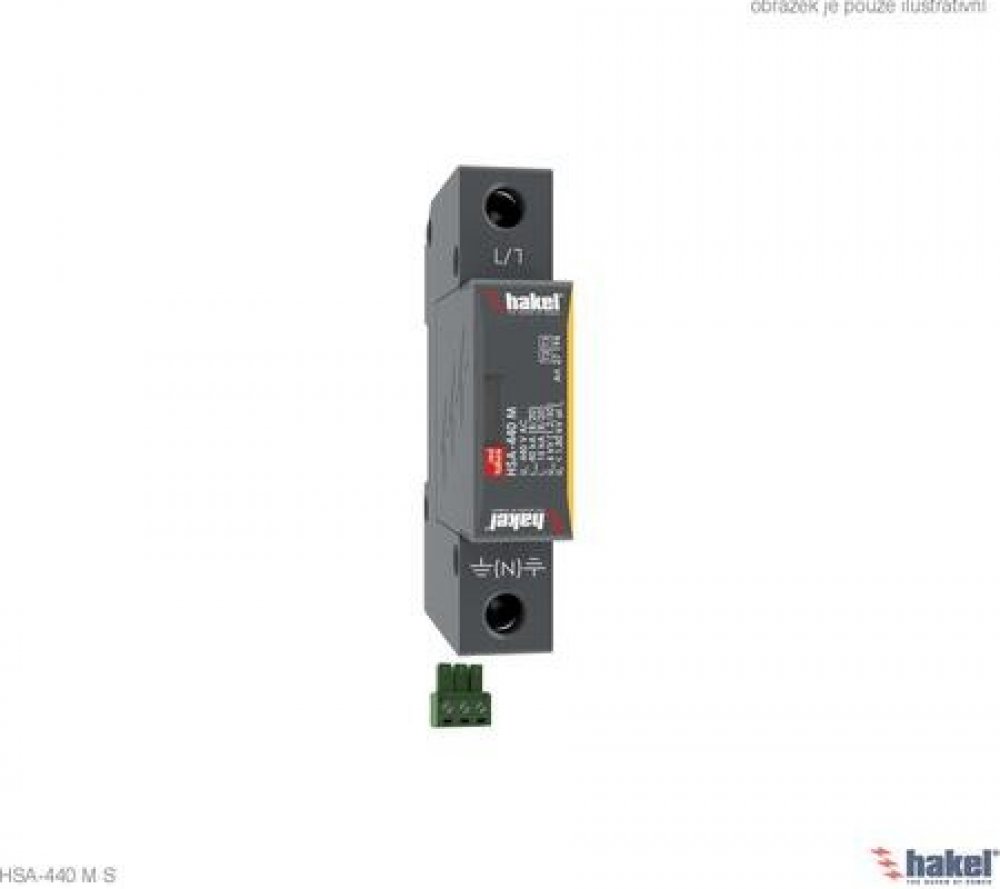

HAK SVODIČ HSA-440 M S 27189

HSA-440 M S je zařízení k omezení rázových přepětí dle normy ČSN EN 61643-11 ed.2 (IEC 61643-11:2011). Sestává se z výkonných varistorů MOV a jeho parametry umožňují komplexní použití. Instaluje se na rozhraní zón LPZ 1 – LPZ 2 a vyšší dle normy ČSN EN 62305 ed.2 (IEC 62305:2010) do podružných rozvaděčů a ovládacích skříní. Parametry Klasifikace podle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011   TYP 2+3, CLASS II+III Nejvyšší trvalé provozní napětí U 440 V AC / 585 V DC Maximální výbojový proud (8/20) I 40 kA Jmenovitý výbojový proud pro zkoušku třídy II (8/20) I 15 kA Napětí naprázdno generátoru kombinované vlny U 6 kV Napěťová ochranná hladina U < 1,8 kV Napěťová ochranná hladina při U U < 1,4 kV Dočasné přepětí (TOV) U 580 V/5 s Doba odezvy t <  25 ns Maximální předjištění   160 A gL/gG Zkratová odolnost při 160 A gL/gG I 60 kA Zóna ochrany před bleskem (LPZ)   1-3 Materiál pouzdra   Polyamid PA6, UL94 V-0 Stupeň ochrany krytu   IP20 Pracovní teplota ϑ -40 °C ... +70 °C Doporučený průřez připojovaných vodičů (při utahovacím momentu 3 Nm)   25 mm (pevný)16 mm (slaněný) Způsob montáže   na lištu DIN 35 mm / libovolná Indikátor stavu   optický terč čirý - ok / optický terč červený - porucha Bezpotenciálový přepínací kontakt (S) (průřez vodičů dálkové signalizace max. 1 mm)   AC: 250 V / 1,5 A, DC: 250 V / 0,1 A Životnost   min. 100 000 h Hmotnost m 115 g
