HAGER jistič B16 1P 6kA AC MBN116 ES

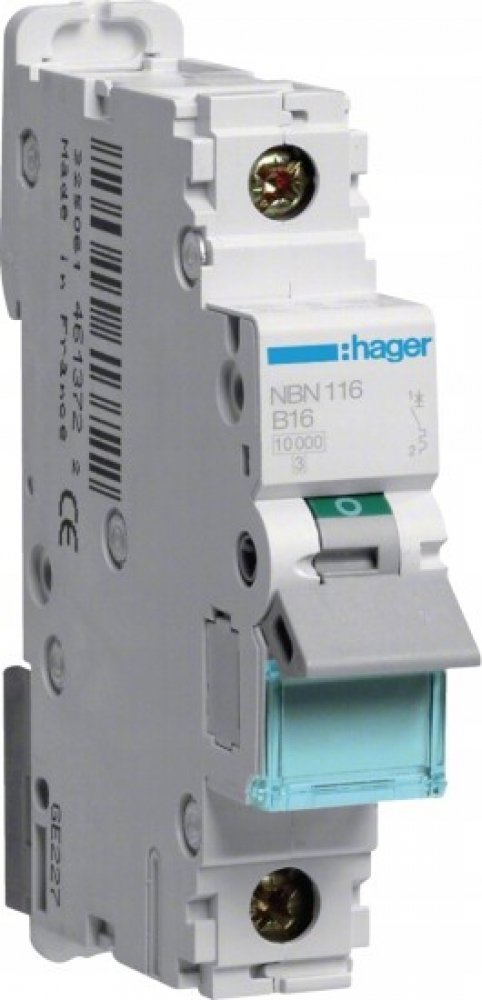

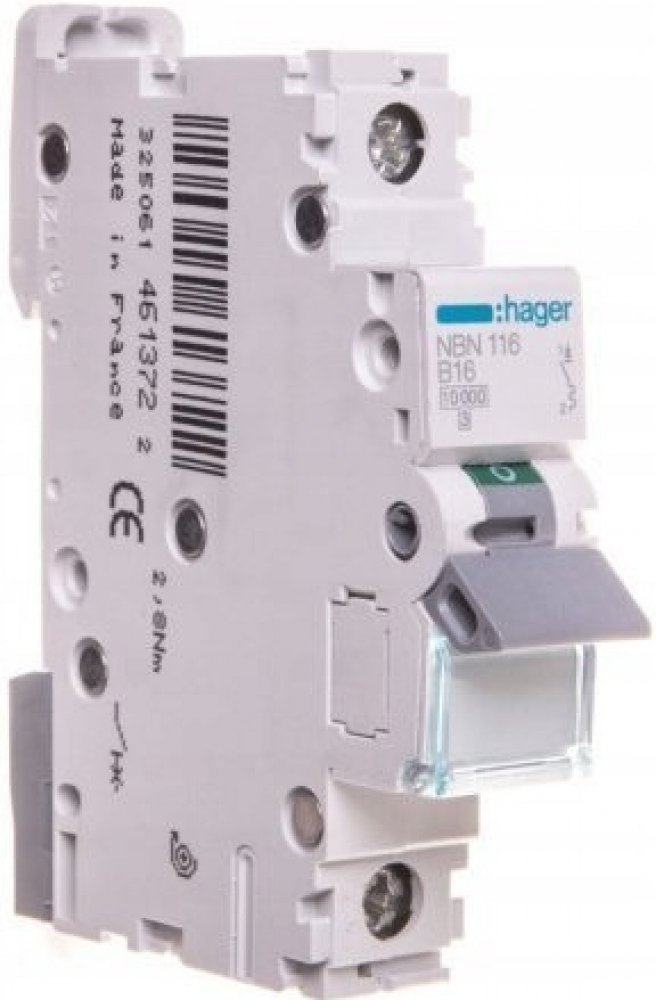

Hager, MCB Nadproudový spínač Icn=10000A / Icu=15kA 1P B 16A, NBN116
Elektrický proud
- Jmenovitý proud: 16 A
- Vím. zkratová spojovací kapacita Icn pro 230 V AC podle normy PN-EN 60947-2: 7,50 kA
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 60898-1: 10 kA
- Znám elektřinu. Vypínatelný zkrat hraniční limit Icu pro 230 V AC podle PN-EN 60947-2: 15 kA
- Jmenovitý proud při tepl...
Hager, MCB Nadproudový spínač Icn=10000A / Icu=15kA 1P B 16A, NBN116
Elektrický proud
- Jmenovitý proud: 16 A
- Vím. zkratová spojovací kapacita Icn pro 230 V AC podle normy PN-EN 60947-2: 7,50 kA
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 60898-1: 10 kA
- Znám elektřinu. Vypínatelný zkrat hraniční limit Icu pro 230 V AC podle PN-EN 60947-2: 15 kA
- Jmenovitý proud při teplotě -25 °C: 20,49 A
- Jmenovitý proud při -20 °C. : 20,12 A
- Jmenovitý proud při teplotě -15 °C: 19,75 A
- Jmenovitý proud při teplotě -10 °C: 19,37 A
- Jmenovitý proud při teplotě -5 °C: 18,98 A
- Jmenovitý proud při 0 °C. : 18,58 A
- Jmenovitý proud při teplotě 5 °C: 18,18 A
- Jmenovitý proud při teplotě 10 °C: 17,76 A
- Jmenovitý proud při teplotě 15 °C: 17,34 A
- Jmenovitý proud při 20 °C. : 16,90 A
- Jmenovitý proud při teplotě 25 °C: 16,46 A
- Jmenovitý proud při 30 °C: 16 A
- Jmenovitý proud při teplotě 35 °C: 15,53 A
- Jmenovitý proud při 40 °C. : 15,04 A
- Jmenovitý proud při 45°C. : 14,54 A
- Jmenovitý proud při 50 °C. : 14,02 A
- Jmenovitý proud při teplotě 55 °C: 13,48 A
- Jmenovitý proud při 60 °C: 12,91 A
- Jmenovitý proud při teplotě 65 °C: 12,32 A
- Jmenovitý proud při teplotě 70 °C: 11,70 A
Architektura
- Systém pólů: 1P
- Charakteristika spouštění: B
Kapacita
- Počet modulů: 1
Hlavní elektrické atributy
Jmenovitá zkratová vypínací schopnost Icn podle IEC 60898-1: 10 kA
Architektura
- Systém pólů: 1P
- Charakteristika spouštění: B
Kapacita
- Počet modulů: 1
Hlavní elektrické atributy
- Jmenovitá zkratová vypínací schopnost Icn podle IEC 60898-1: 10 kA
Instalace, montáž
- Nominální točivý moment horní svorky: 2,80 – 2,80 Nm
- Nominální utahovací moment pro odtokovou svorku: 2,80 – 2,80 Nm
- Nominální utahovací moment: 2,80 – 2,80 Nm
- Typ připojení spodního modulárního zařízení: biconnect
- Typ horního připojení modulárního zařízení: Šroubová svorka
- Možnost montáže 360°: Ano
Napětí
- Jmenovité připojovací napětí Ue (AC): 230 – 400 V
- Typ napájecího napětí: AC
- Jmenovité izolační napětí Ui: 500 V
- Jmenovité rázové napětí Uimp: 6000 V
Frekvence
- Frekvence: 50 – 60 Hz
Typ připojení
- Průřez vstupu a výstupu pomocí šroubů pro pevné vodiče: 1 – 35 mm²
- Příčný průřez vstupu a výstupu se šrouby pro pružné vodiče: 1 – 25 mm²
- Příčný průřez vstupu se šrouby pro pružné vodiče: 1 – 25 mm²
- Příčný průřez vstupu se šrouby pro pevné vodiče: 1 – 35 mm²
Zabezpečení
- Třída ochrany proti vniknutí (IP): IP20
Podmínky použití
- Stupeň znečištění podle IEC 60664/IEC 60947-2. : 2
- Třída omezení energie I²t: 3
- Rozsah pracovních teplot: -25 – 70 °C
Moc
- Celkové ztráty výkonu pro jmenovitý proud: 2,62 W
Odolnost
- Elektrická odolnost (počet cyklů): 4000
- Mechanická odolnost (počet cyklů): 20000
Sdělení
- Typ připojení: Šroubová svorka
- Vyrovnání úrovně horních svorek modulárního fotoaparátu: Vyrovnaná svorka
- Vyrovnání spodního připojení pro modulární zařízení: Vyrovnaná svorka
Rozměry
- Výška: 83 mm
- Šířka: 17,50 mm
- Hloubka: 70 mm
