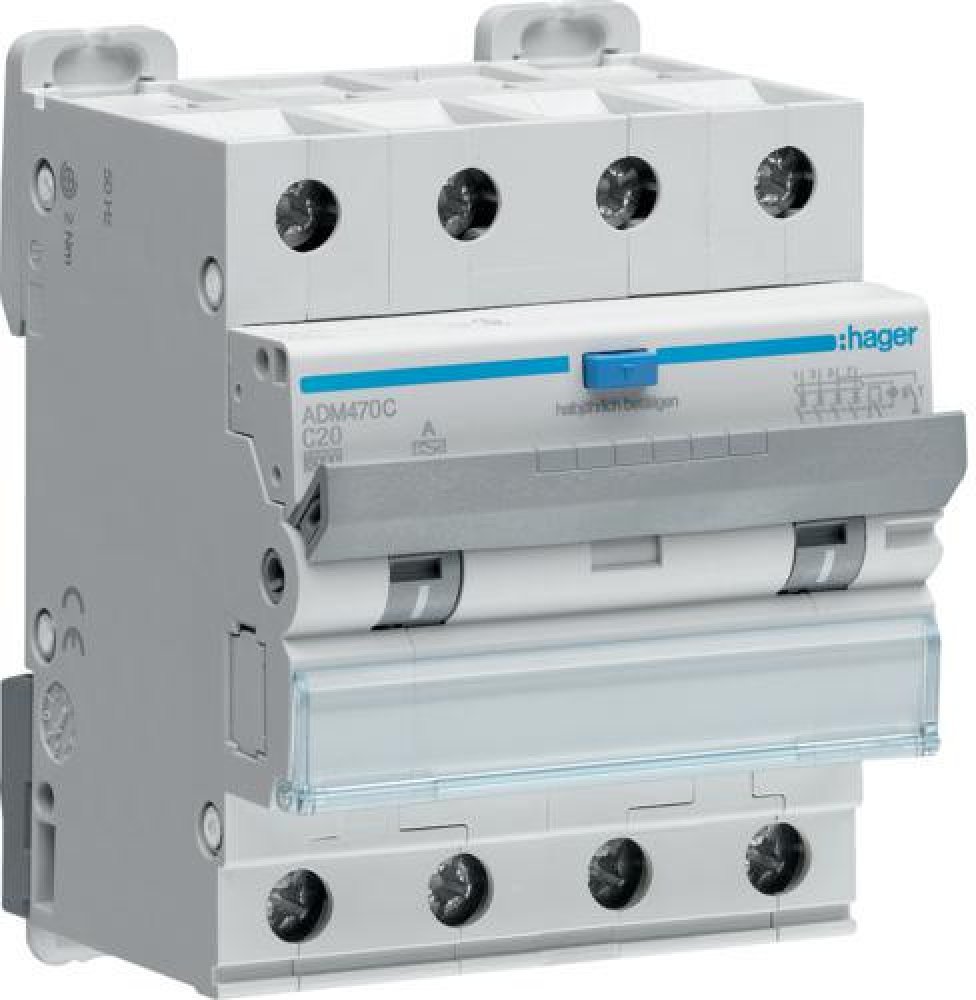

Hager ADM470C

  Architektura Poloha neutrálního vodiče: bez neutrálu Počet zajištěných pólů: 4 počet pólů: 4 P typ pólu: 4 P Se spínajícím neutrálním vodičem: ne typ upevnění: DIN lišta vypínací charakteristika: C Hlavní elektrické prvky zkratová vypínací schopnost: 6 kA provozní napětí AC: 230/400 V frekvence: 50 Hz Druh napájecího napětí: AC Napětí jmenovité izolační napětí: 500 V jmenovité impulzní výdržné napětí: 4 kV Elektrický proud jmenovitý reziduální proud: 30 mA Odolnost vůči rázovému proudu (pulzní chybné proudy 8/20µs): 3 kA Rozpínací schopnost 400V 50Hz: 6 kA Provozní rozpínací schopnost podle EN 60898: 6 kA Zavírací a rozpínací schopnost: 6 kA Nastavení tepelného spouštěče při 40 °C: 1,13/1,45 In magnetické nastavení proud při 40 °C: 5/10 In Elektrický proud / teplota _empty_: 23,2 A Jmenovitý proud při 20 °C: 20,8 A Jmenovitý proud při 30 °C: 20 A Jmenovitý proud při 35 °C: 19,6 A Jmenovitý proud při 40 °C: 19,1 A Jmenovitý proud při 45 °C: 18,6 A Jmenovitý proud při 50 °C: 18,2 A Jmenovitý proud při 55 °C: 17,7 A Jmenovitý proud při 60 °C: 17,2 A Faktor korekce jmenovitých prouů Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 0,8 Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,8 Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,7 Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,6 Výkon celkový ztrátový výkon při jmenovitém proudu: 11,7 W tepelné ztráty na pól: 3 W Vybavení Ochrana proti chybnému spuštění: ne Výdrž elektrické životnost v počtu cyklů: 2000 mechanická životnost v cyklech: 4000 Rozměry hloubka: 70 mm výška: 84 mm šířka: 71 mm Instalace, montáž utahovací moment: 2Nm _empty_: BIconnect _empty_: ano Vhodné pod omítku: ano Připojení maximální kapacita připojovací svorky pro pevný vodič: 1/25 mm² připojovací pruřez přívodu: 1/25 mm² Zařízení QuickConnect: ne Možná doplňková zařízení: ano Normy _empty_: EN 61009-1 Evropská direktiva RoHs: souhlasí Evropská direktiva WEEE: dotčeno Bezpečnost krytí IP: IP20 typ diferenciální ochrany: A Podmínky použití Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2 Třída omezení energie I²t: 3 Výška n.m.: 2000 m skladovací teplota: -55 do 70 °C Teplota Cejchovací teplota: 30 °C
