Gutta Upevňovací set pro vchodové stříšky a pergoly

UPEVŇOVACÍ SET PRO VCHODOVÉ STŘÍŠKY A PERGOLY TYP E
UPOZORNĚNÍ: Upevňovací set obsahuje materiál k upevnění jedné konzole stříšky. K montáži jedné vchodové stříšky jsou tedy potřeba 2 upevňovací sety.
Upevňovací set pro vchodové stříšky, nebo pergoly je vhodný na nezateplenou fasádu. Pro instalaci je nutné vyvrtat díru skrz zeď. Sety je možné modifikovat dle rozměrů zdi.
- Velice kvalitní materiály
- Vysoká nosnost
- Možnost modifikace



Upevňovací set Typ E

obsah balení

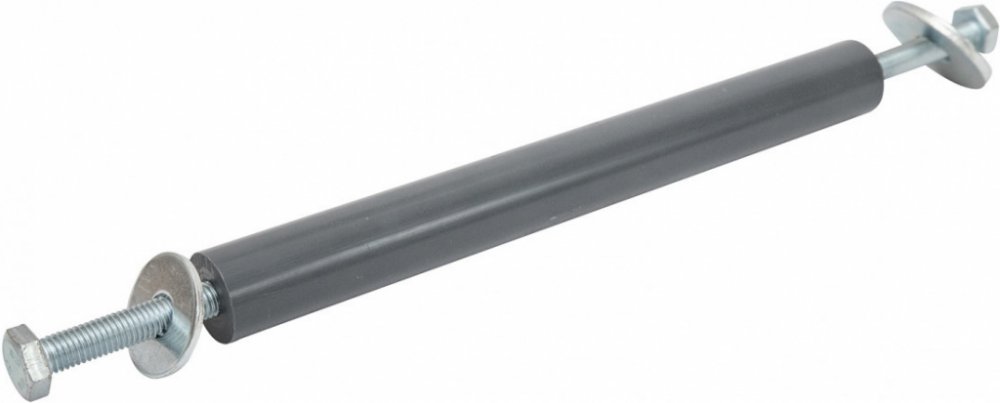

2 x PVC nosník (M10 x 240 mm)
4 x šroub (M10 x 80 mm)
2 x podložka (34 mm)
2 x podložka (44 mm)
vhodný pro
Porobeton, Ytong,
nebo ostatní dutá zdiva
bez vnější izolace
přerušený tepelný most
ANO
předvrtání
ANO
lze modifikovat
ANO (PVC nosník lze zakrátit
podle tloušťky zdiva)

Upevňovací set
Typ A
Typ B 10 cm
Typ B 15 cm
Typ B 20 cm
obsah balení

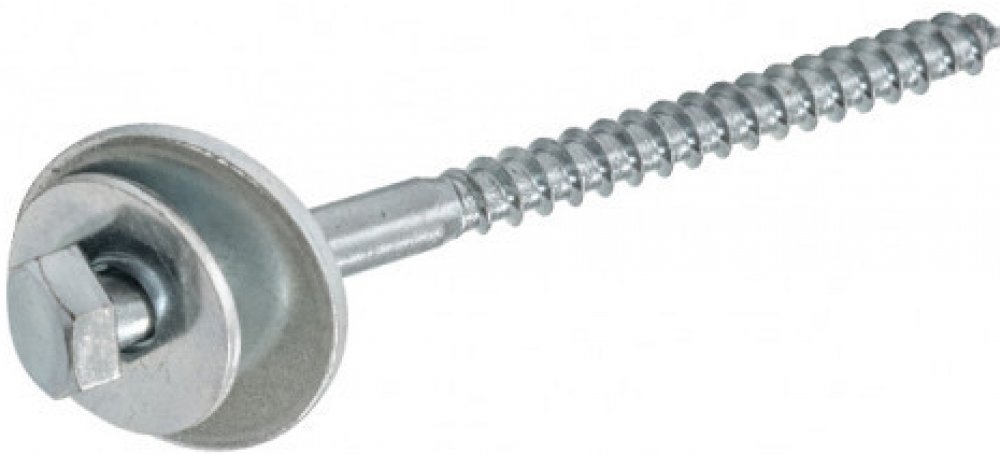

2 x vrut (10 x 140 mm)
4 x podložka (34 mm)
4 x podložka (44 mm)
2 x vrut (10 x 210 mm)
2 x hmoždinka (14 x 100 mm)
2 x PVC podpěrný nosník
2 x podložka (34 mm)
2 x vrut (10 x 270 mm)
2 x hmoždinka (14 x 100 mm)
2 x PVC podpěrný nosník
2 x podložka (34 mm)
2 x vrut (10 x 330 mm)
2 x hmoždinka (14 x 100 mm)
2 x PVC podpěrný nosník
2 x podložka (34 mm)
vhodný pro
dřevo / OSB desky
bez vnější izolace
beton a ostatní plná zdiva
s vnější izolací do 10 cm
(nevhodný pro Porobeton!)
beton a ostatní plná zdiva
s vnější izolací do 15 cm
(nevhodný pro Porobeton!)
beton a ostatní plná zdiva
s vnější izolací do 20 cm
(nevhodný pro Porobeton!)
přerušený tepelný most
NE
NE
NE
NE
předvrtání
ANO
ANO
ANO
ANO
lze modifikovat
NE
ANO ( PVC nosník lze zakrátit
podle tloušťky zateplení)
ANO ( PVC nosník lze zakrátit
podle tloušťky zateplení)
ANO ( PVC nosník lze zakrátit
podle tloušťky zateplení)

Upevňovací set
Typ C
Typ D
Typ E
Typ F
obsah balení
2 x vrut (10 x 140 mm)
2 x hmoždinka (14 x 140 mm)
2 x podložka (34 mm)
2 x podložka (44 mm)

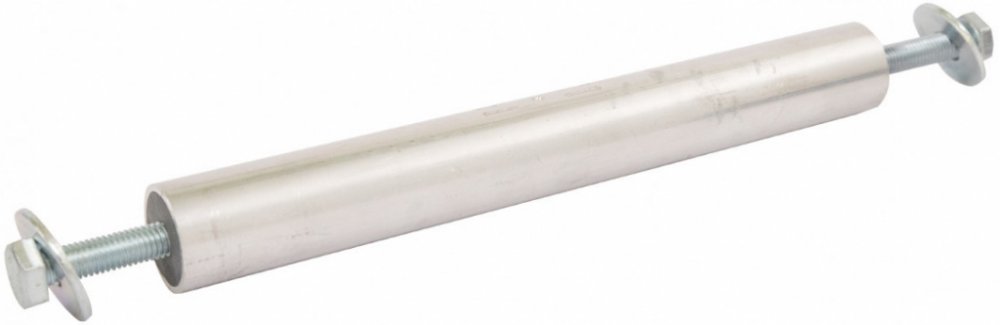

2 x ALU/PVC podpěrný nosník
(M10 x 240 mm)
2 x šroub (M10 x 80 mm)
2 x závitová tyč (M10 x 1000 mm)
2 x matice (M10)
2 x podložka (34 mm)
2 x podložka (44 mm)
2 x PVC nosník (M10 x 240 mm)
4 x šroub (M10 x 80 mm)
2 x podložka (34 mm)
2 x podložka (44 mm)
2 x ALU/PVC podpěrný nosník
(M10 x 240 mm)
4 x šroub (M10 x 100 mm)
2 x podložka (34 mm)
2 x podložka (44 mm)
vhodný pro
beton a ostatní plná zdiva
bez vnější izolace
(nevhodný pro Porobeton!)
Porobeton, Ytong,
nebo ostatní dutá zdiva
s vnější izolací
Porobeton, Ytong,
nebo ostatní dutá zdiva
bez vnější izolace
dřevo / OSB desky
bez vnější izolace
přerušený tepelný most
NE
ANO
ANO
ANO
předvrtání
ANO
ANO
ANO
ANO
lze modifikovat
NE
ANO (podpěrný nosník i závitovou tyč lze zakrátit
podle tloušťky zdiva a zateplení)
ANO (PVC nosník lze zakrátit
podle tloušťky zdiva)
ANO (podpěrný nosník
lze zakrátit podle tloušťky zdi)
