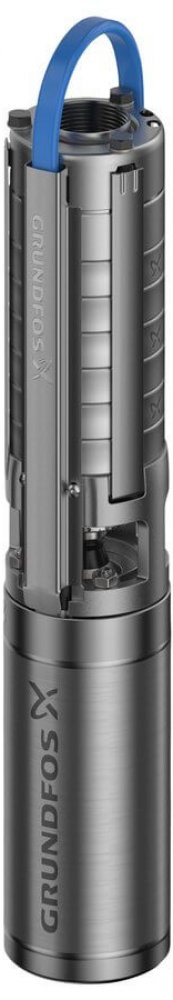

Grundfos SP 5A-33 05001K33

Ponorné čerpadlo do vrtu, vhodné k čerpání čisté vody. Může být instalováno ve svislé nebo ve vodorovné poloze. Všechny ocelové díly jsou vyrobeny z korozivzdorné oceli, EN 1.4301 (AISI 304), která zaručuje vysokou odolnost proti korozi. Toto čerpadlo je schváleno pro pitnou vodu. Čerpadlo je vybaveno motorem 0.55 kW MS402 s pískovým krytem, jazýčkovým těsněním, vodou mazanými kluznými ložisky a membránou pro kompenzaci objemu. Motor je zapouzdřený motor ponorného typu, který nabízí dobrou mechanickou stabilitu a vysokou účinnost. Je vhodný pro teploty až do 40 °C. Motor není vybaven teplotním snímačem. Pokud je vyžadováno monitorování teploty, je možné namontovat snímač Pt1000. Motor je určen k přímému on-line spouštění (DOL).
Nejběžnějším použitím ponorných čerpadel je zásobování sladkou vodou pro účely zásobování pitnou vodou, zavlažování a různá průmyslová použití. Lze zde s poměrně dobrým výsledkem použít čerpadla mnoha různých provedení a vyrobená z mnoha různých materiálů. Čerpadla SP společnosti Grundfos vyrobená z nerezové oceli EN 1.4301 / AISI 304 jsou pro toto použití jasnou volbou. Pokud je vrt správně vytvořen a dodává čistou vodu bez písku, může čerpadlo pracovat mnoho let. U některých použití pro napájení hospodářských zvířat a zavlažování je však kvalita vody tak špatná, že čerpadla vyrobená ze standardního nerezového materiálu nepracují příliš dlouho. V těchto případech lze použít čerpadlo z nerezové oceli EN 1.4401 / AISI 316 nebo EN 1.4539 / AISI 904L. Odhady časového rámce pro provádění několika činností jsou uvedeny v následujících diagramech.
Jedná se o:
• doporučené servisní intervaly z důvodu opotřebení,
• očekávané náklady na opravu,
• ztrátu účinnosti v servisních intervalech.
Upozorňujeme, že diagramy neodrážejí ztrátu účinnosti způsobenou ucpáním sedimentem nebo usazeninami.
Ponorná čerpadla podléhají opotřebení stejně jako všechna ostatní čerpadla. Bohužel jejich umístění pod zemí ztěžuje kontrolu tohoto opotřebení. Diagram na následující straně umožňuje vypočítat:
• Kdy bychom měli provést servis našeho ponorného čerpadla?
• O kolik se snížila účinnost od posledního servisu?
• Jaké budou (přibližně) náklady na uvedení do původního stavu?
 Předem je třeba určit řadu věcí. Jedná se o:
• rychlost vody u součásti, kterou chcete zkoušet,
• podmínky týkající se materiálu čerpadla a prostředí čerpání,
• přítomnost nebo nepřítomnost pevných látek a agresivního oxidu uhličitého.
VÝBĚR ČERPADLA
Výběr čerpadla začíná odhadem průtoku a tlaku. Celková dopravní výška je souhrn následujících hodnot
• dynamická hladina podzemní vody (1)
• sací výška nad zem (2)
• výtlačný tlak (3)
• ztráty v potrubí, ventilech a kolenech (4)
Při odhadu požadavků na průtok je také třeba vzít v úvahu výtěžnost vrtu. Informace o výtěžnosti vrtu jsou k dispozici ve zkušebním protokolu vrtačů vrtů, který se vytváří během provádění vrtu. Je-li to možné, je třeba co nejvíce snížit potřebný průtok. Tím se minimalizuje snížení hladiny podzemní vody a sníží celková spotřeba energie v kWh/m3.
Na přání je možné připravit jakoukoliv délku kabelu.
