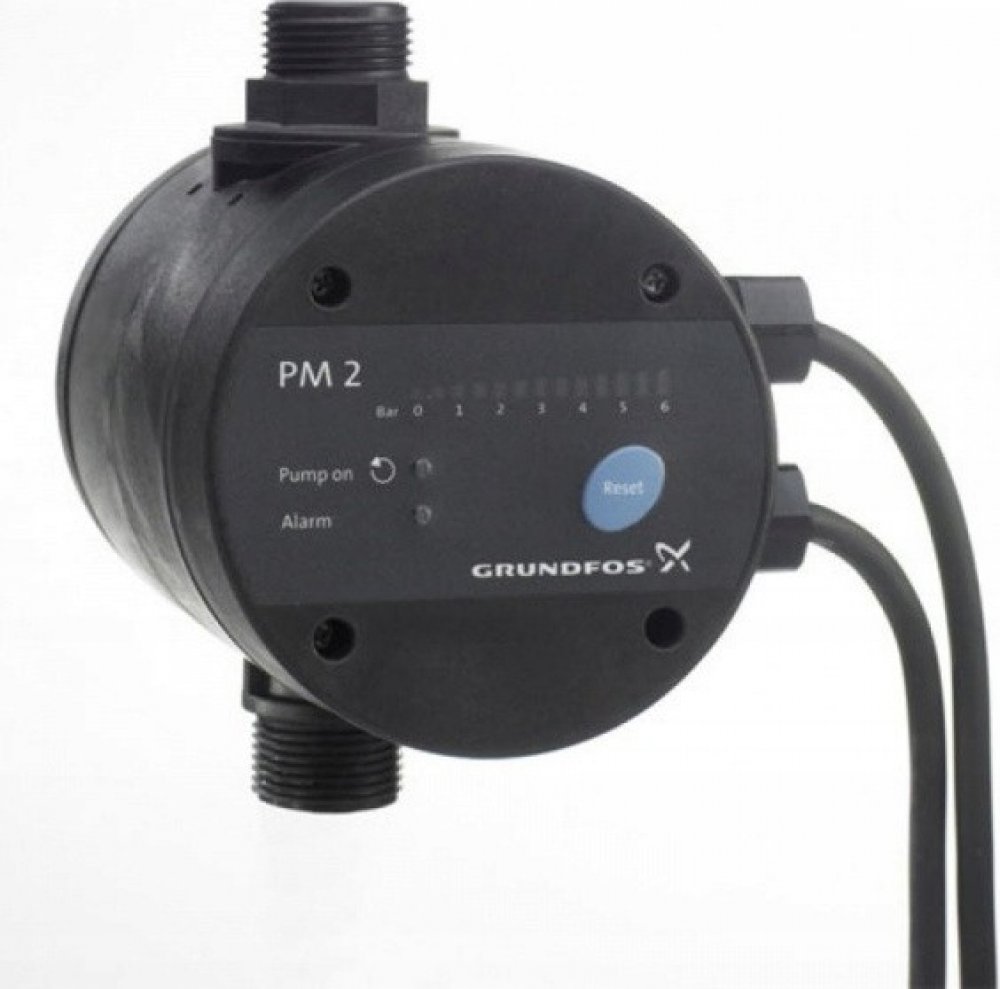

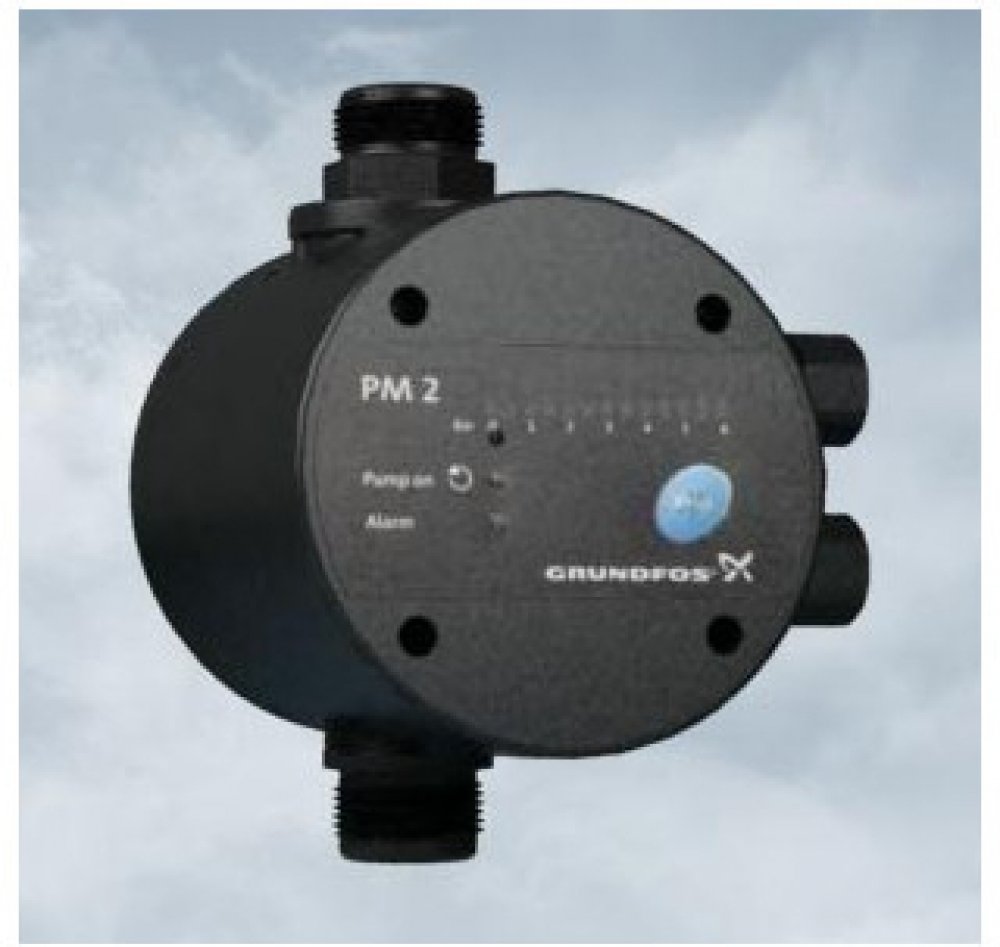

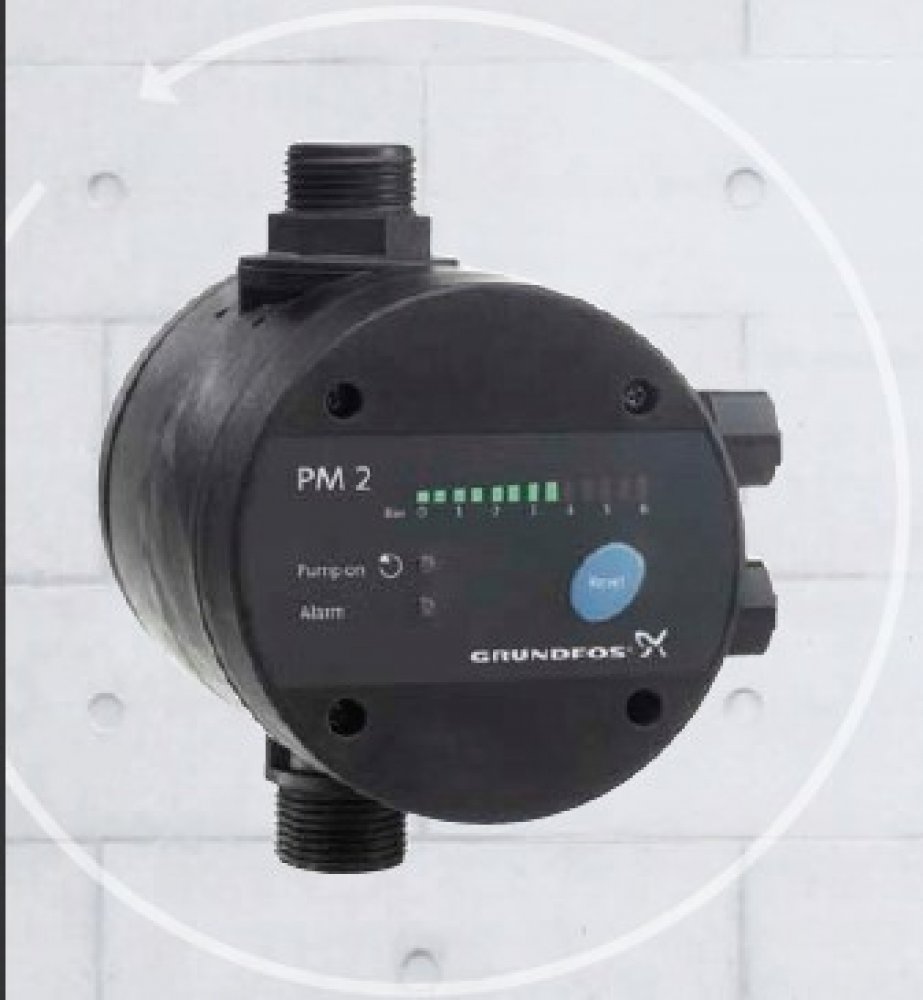

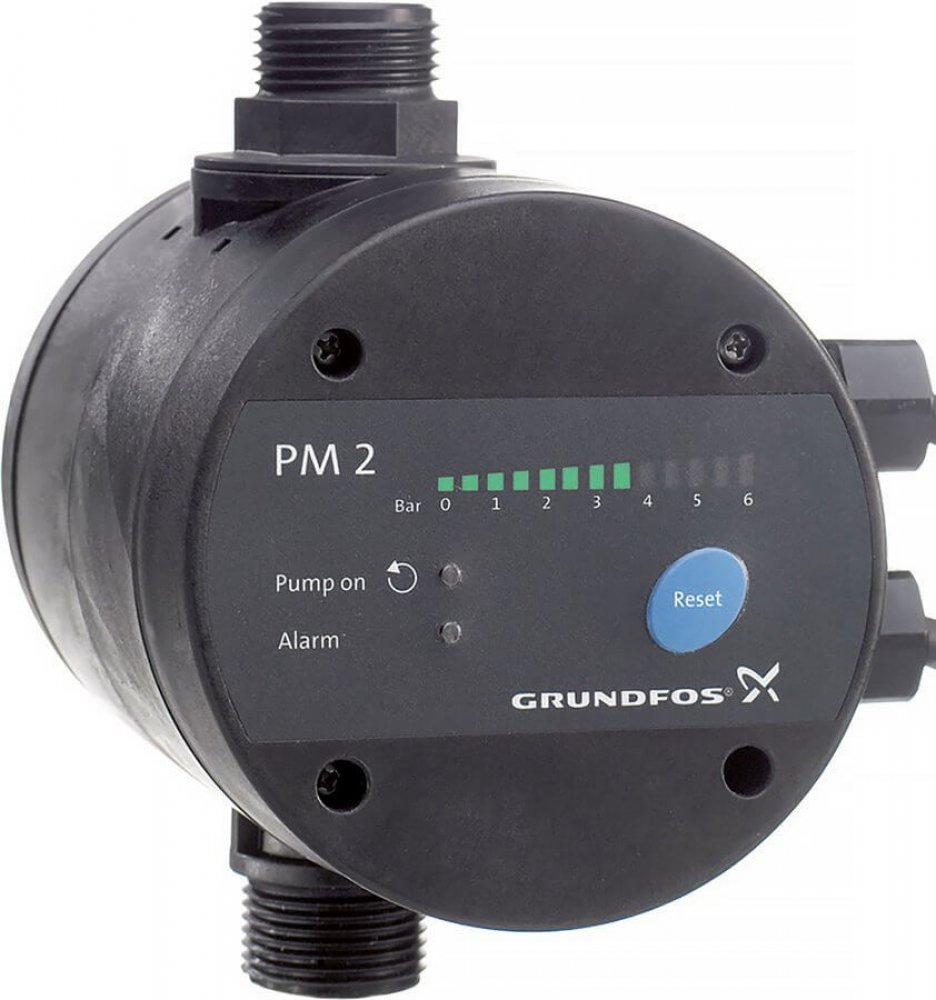

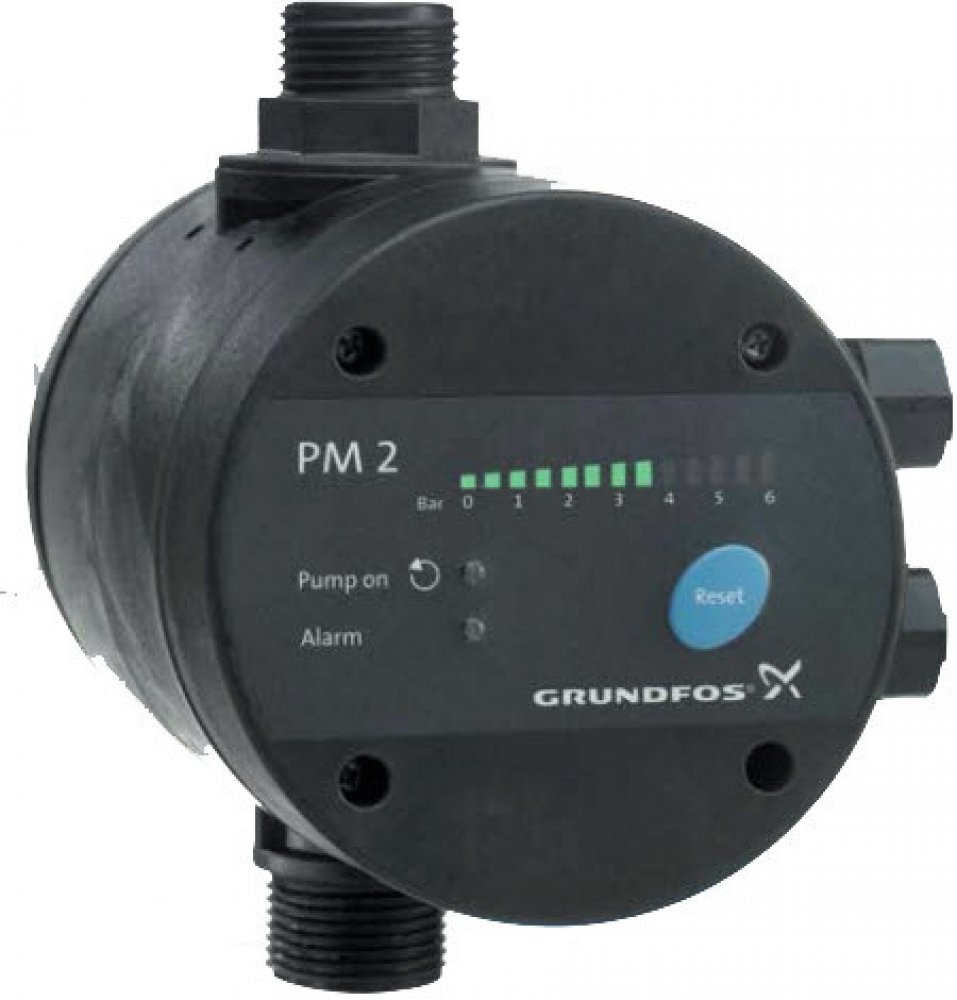

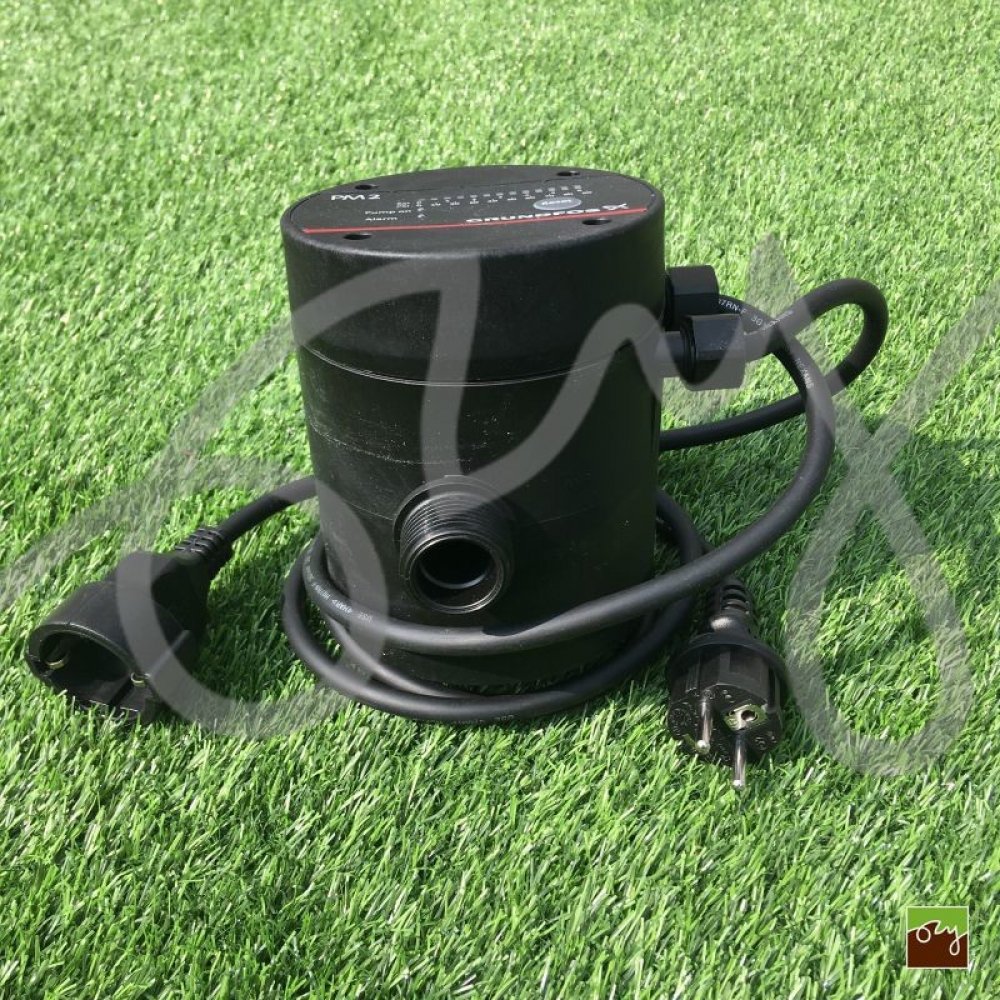

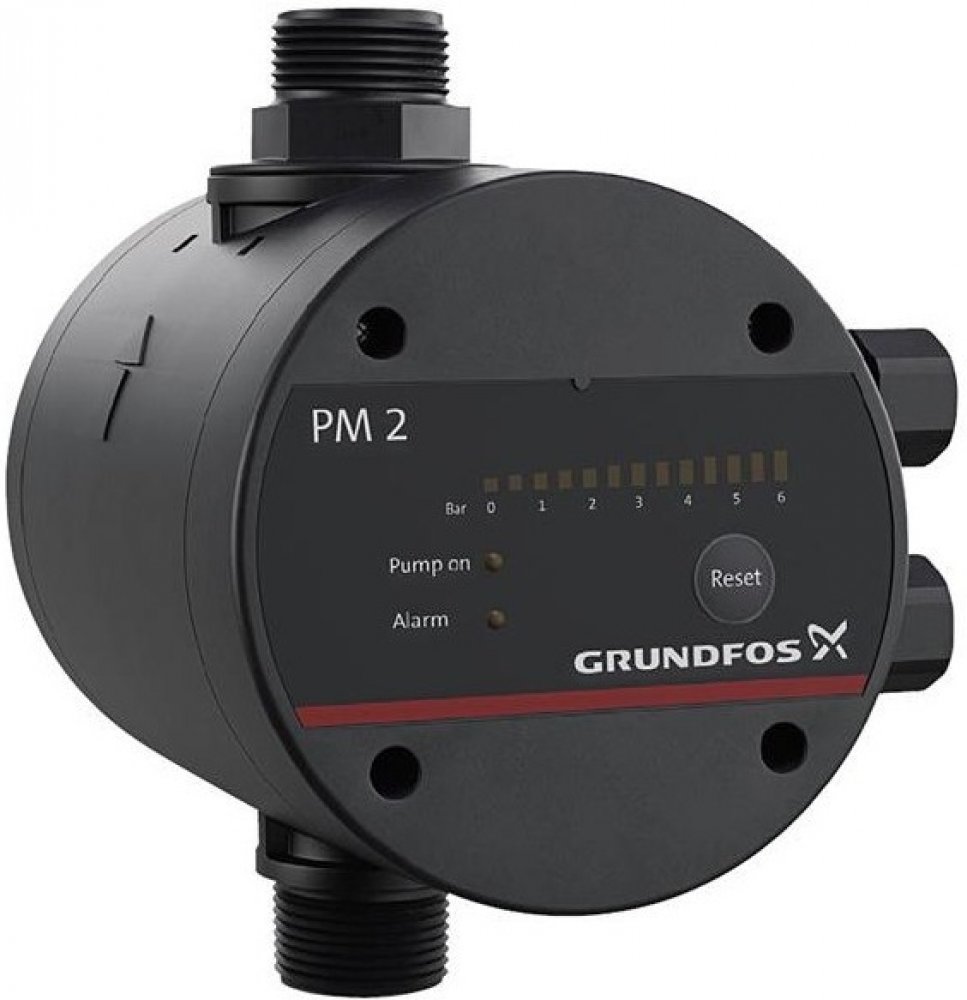

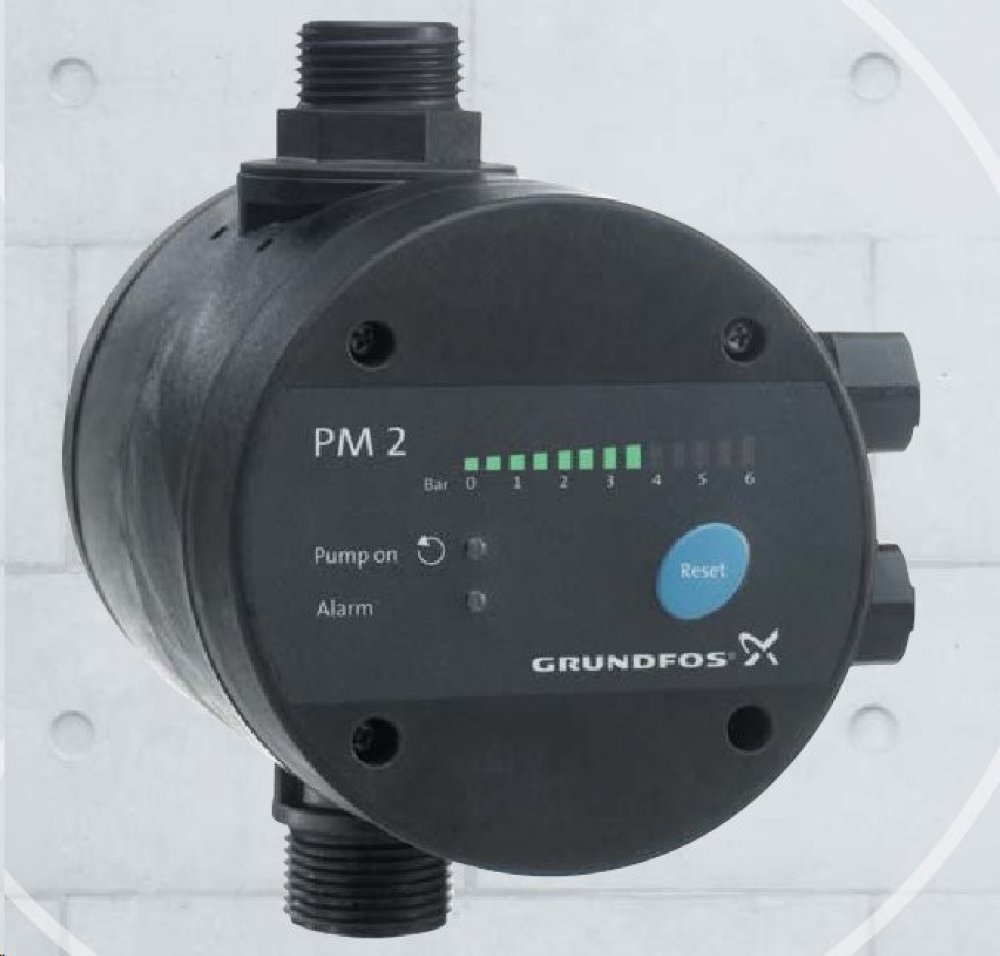

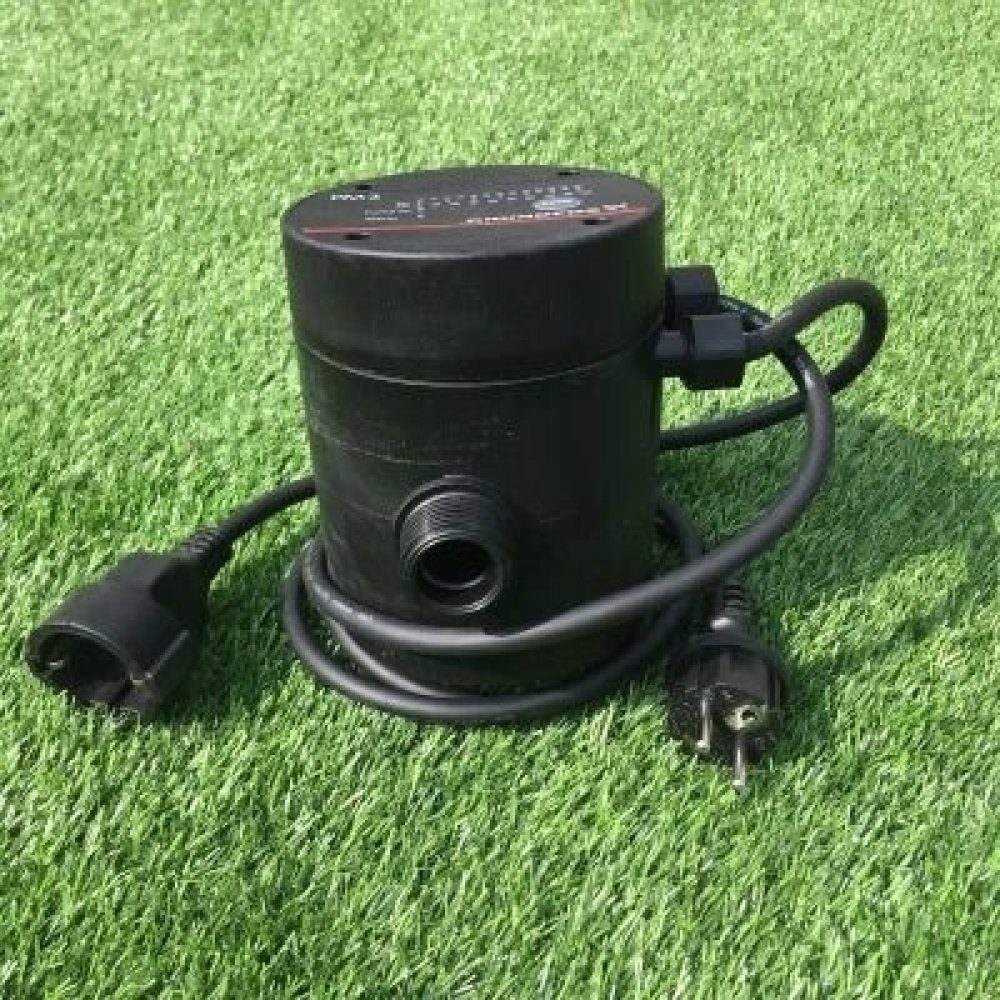

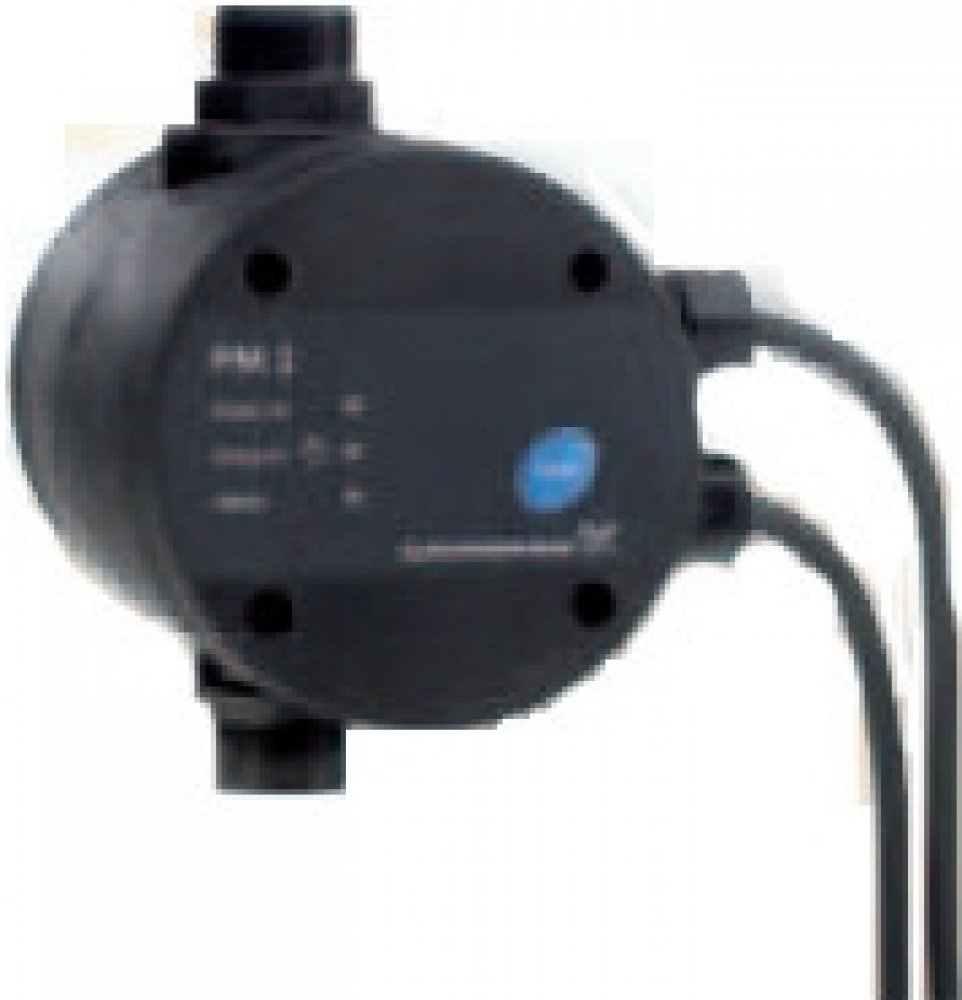

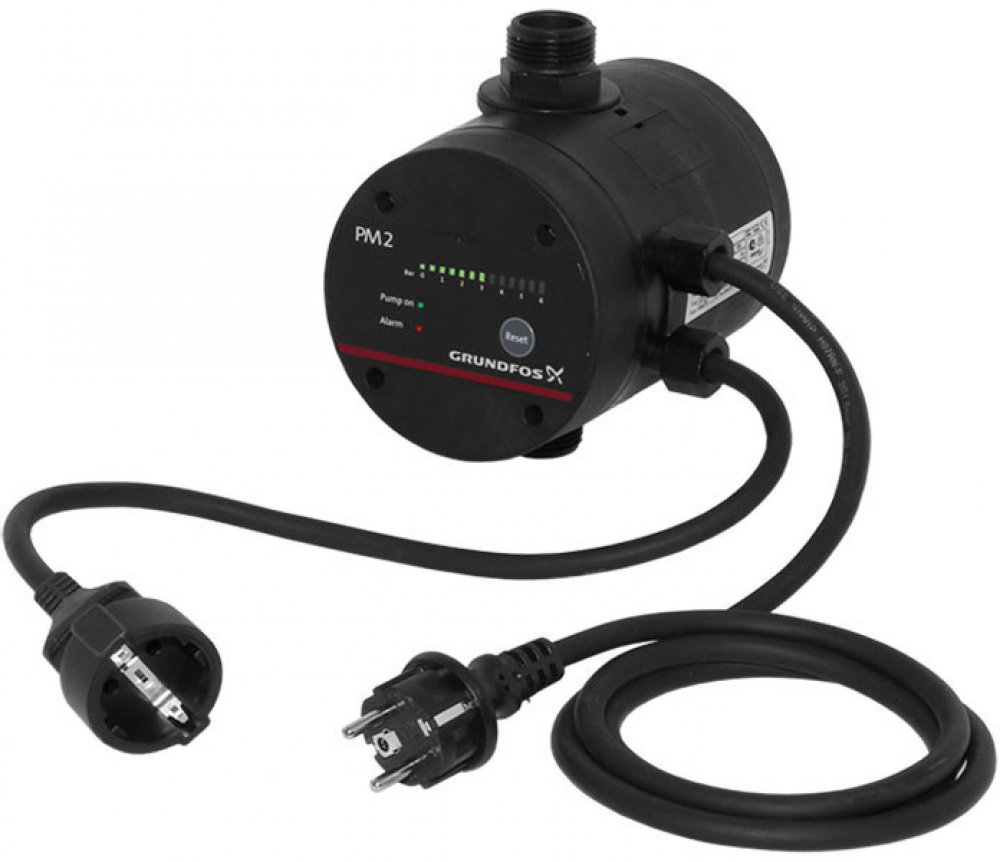

Grundfos PM 2 96848740

Použití:
- Pouze pro odstředivá čerpadla - ponorná, povrchová, samonasávací.
- Ovládání chodu čerpadel na 230 V, kdy je požadován při stejném odběru vody stálý tlak bez kolísání.
- Automatické zalévání (nedochází ke změně dostřiku postřikovačů).
Popis činnosti

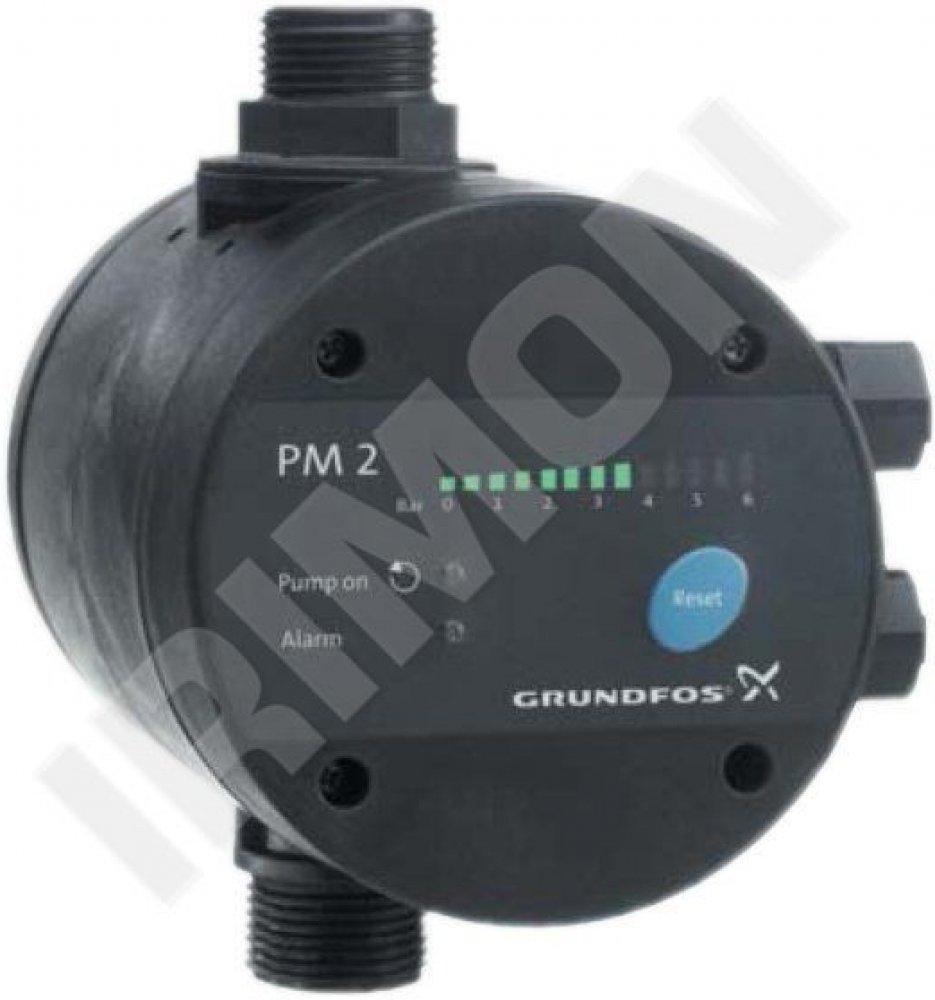

Ovládací jednotka sepne čerpadlo při dosažení nastavené hodnoty zapínacího tlaku vody a vypne ho při zastavení odběru (průtoku). Tlak při daném odběru (průtoku) vody nekolísá, při různých průtocích má hodnoty odpovídající pracovnímu bodu použitého čerpadla (viz. charakteristika). Zapínací tlak se nastavuje uvnitř zařízení, zatímco aktuální tlak lze odečíst z intuitivního LED displeje na přední straně jednotky Pressure Manager.
Ovládací jednotka navíc chrání čerpadlo proti chodu na sucho (při poklesu tlaku způsobeném nasátím vzduchu vypne čerpadlo).
Tlak na výtlaku z ovládací jednotky po jejím vypnutí odpovídá max. dopravní výšce čerpadla uvedené výrobcem (10 m dopravní výšky = 1 bar = 0,1 MPa) v místě instalace ovládací jednotky.
Zařízení lze umístit na kterékoliv místo mezi čerpadlo a první odběrné místo (a v případě instalace před tlakovou nádobu). U povrchových čerpadel se nejčastěji instaluje přímo na jeho výtlak.
Pokud chcete snížit počet sepnutí čerpadla, můžete na výtlačné potrubí umístit malou tl. nádobu o objemu do 20 l, kterou najdete na kartě PŘÍSLUŠENSTVÍ. Dojde tím ale k nepatrnému prodloužení doby chodu čerpadla po ukončení odběru vody.
Pokud je ovládací jednotka provozována s funkcí diference tlaku 1 bar, tak funguje stejně jako tl. spínač.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte po kliknutí na odkaz na PROSPEKT a na NÁVOD.
Poruchové hlášení při cyklování pro zvýšení bezpečnosti.
Připojovací rozměr: G1".
Indikace připojení napájecího napětí.
Indikace čerpadla v provozu.
Indikace alarmu.
Ochrana čerpadla proti provozu nasucho.
Libovolná poloha v instalaci.
Otočný připojovací kus na výstupu.
Vestavěný zpětný ventil.
Vestavěný tlakový snímač z řady Grundfos Direkt Sensors™.
Nastavitelný zapínací tlak 1,5 až 5 barů.
Možnost provozu zapnutí/vypnutí s diferenčním tlakem 1 bar v případě použití tl. nádoby o větším objemu než 20 l.
Automatické opětovné spuštění po provozu nasucho.
Max. provozní doba 30 min. (bezpečnostní).
Indikace tlaku.
Vnitřní malá tlaková nádrž 0,1 l.
Max. spínací proud 10 A.
Max. příkon čerpadla 2 kW.
Max. teplota vody 40 °C.
Max. provozní tlak 10 barů.
Odkazy na stránky s dalšími informacemi
Informace o možnostech ovládání čerpadel a regulace tlaku včetně schéma zapojení najdete na stránce JAK SESTAVIT DOMÁCÍ VODÁRNU.
