Grundfos MAGNA3 32-80 PN 10 97924256

Grundfos oběhové čerpadlo MAGNA3 32-80 180 1 x 230 V PN10 97924256

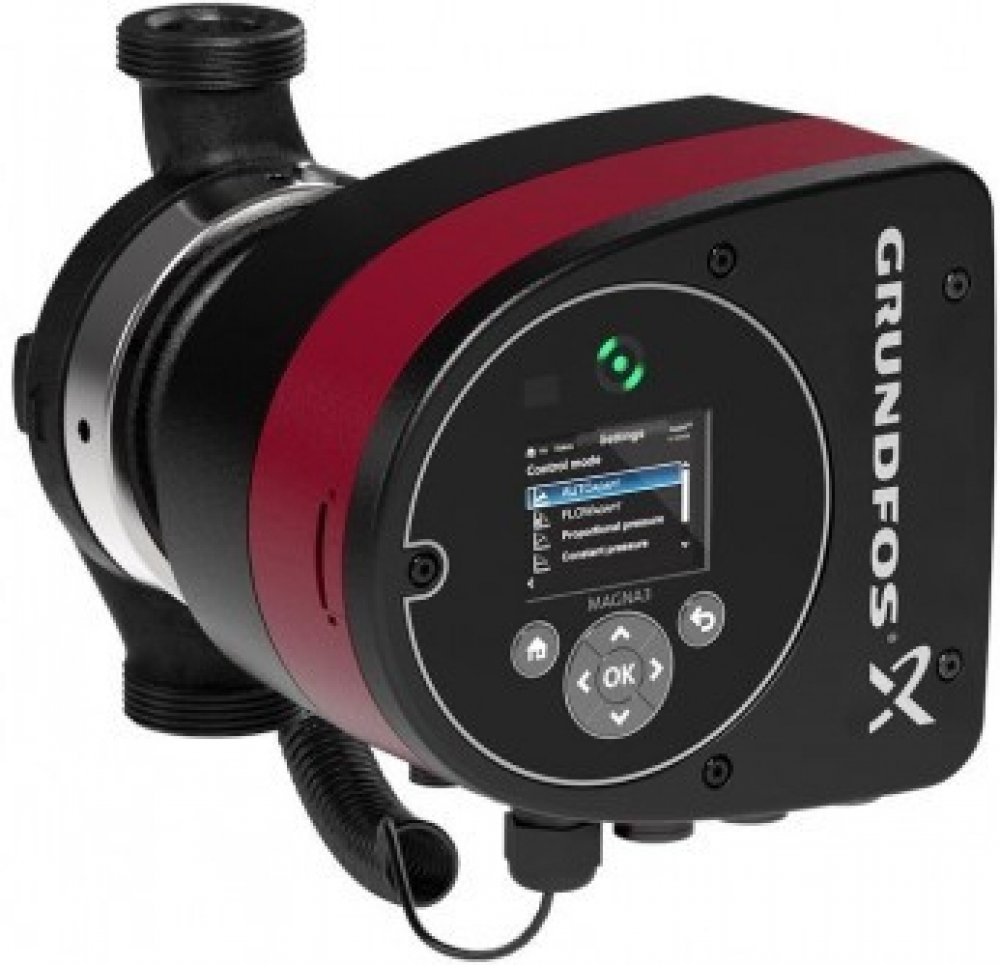

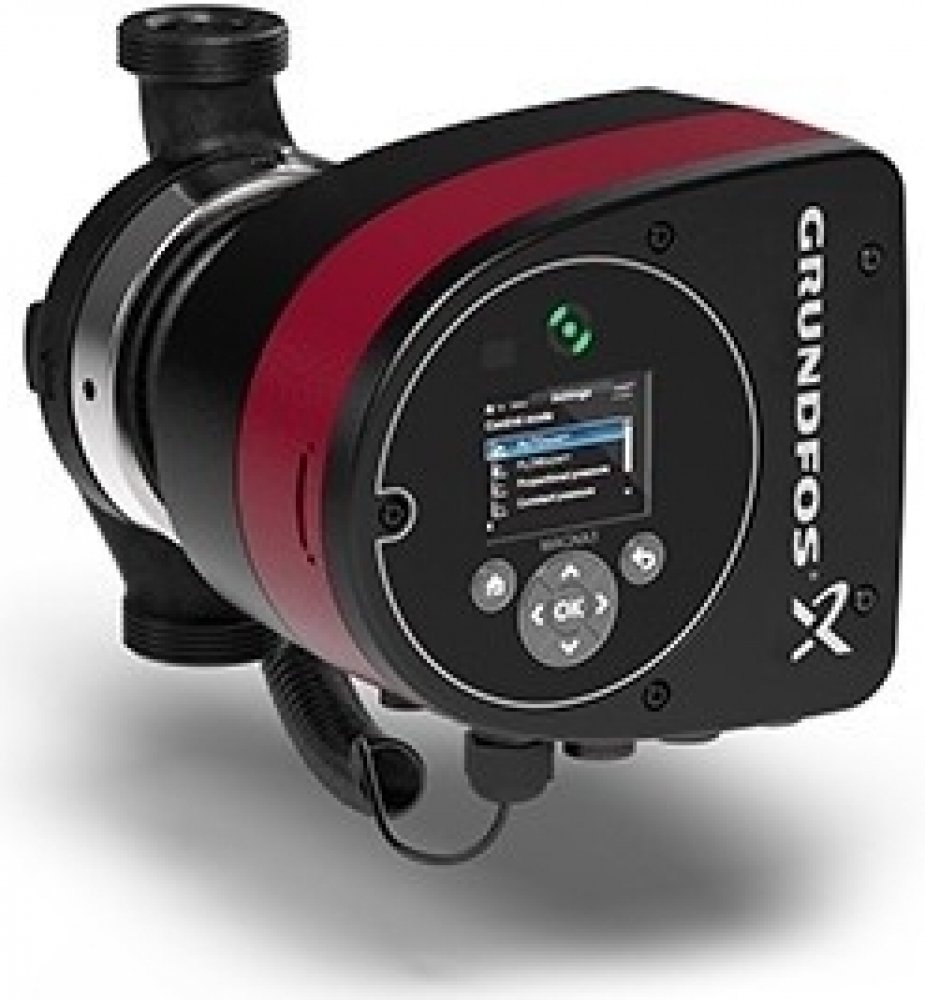

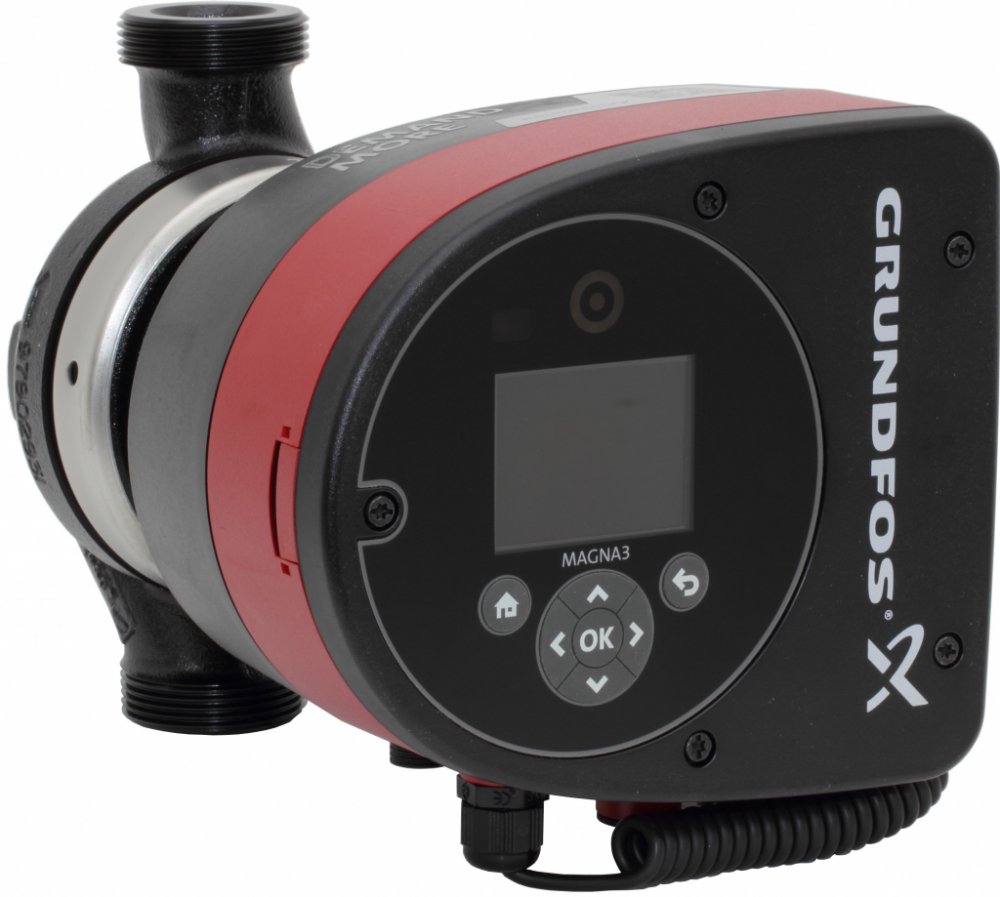

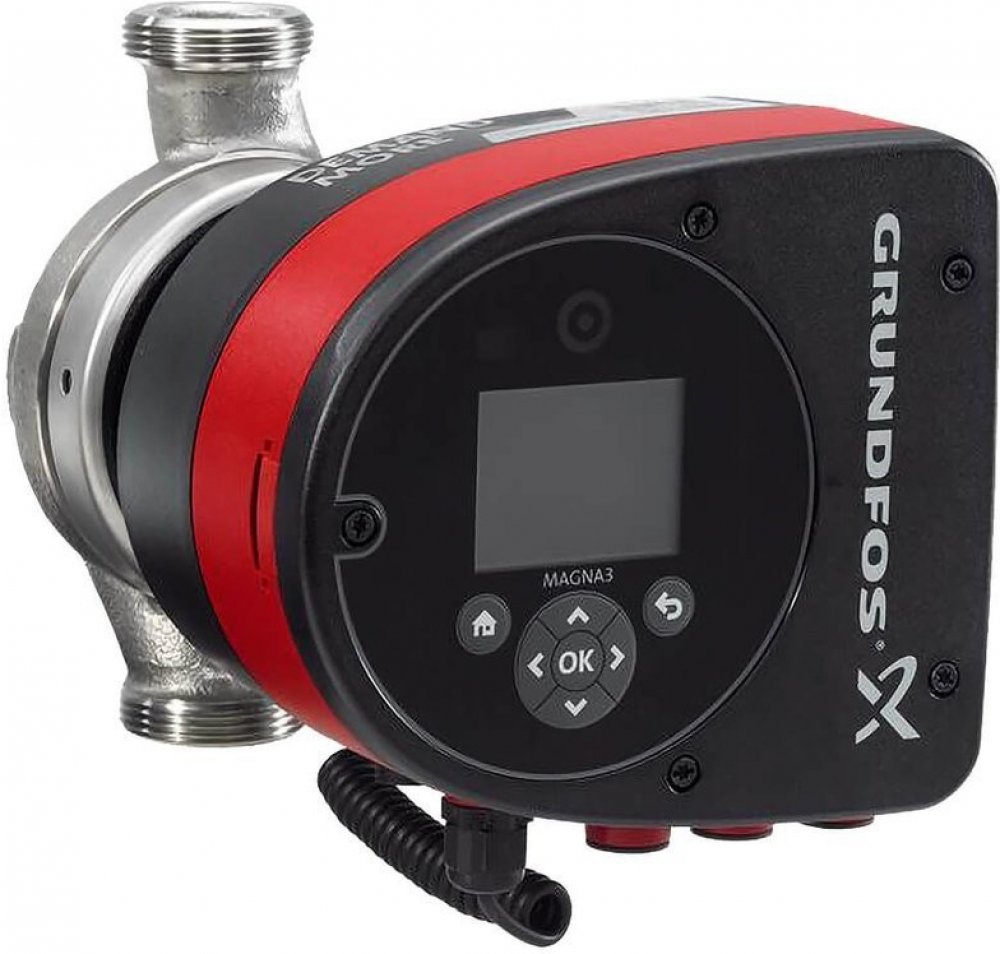

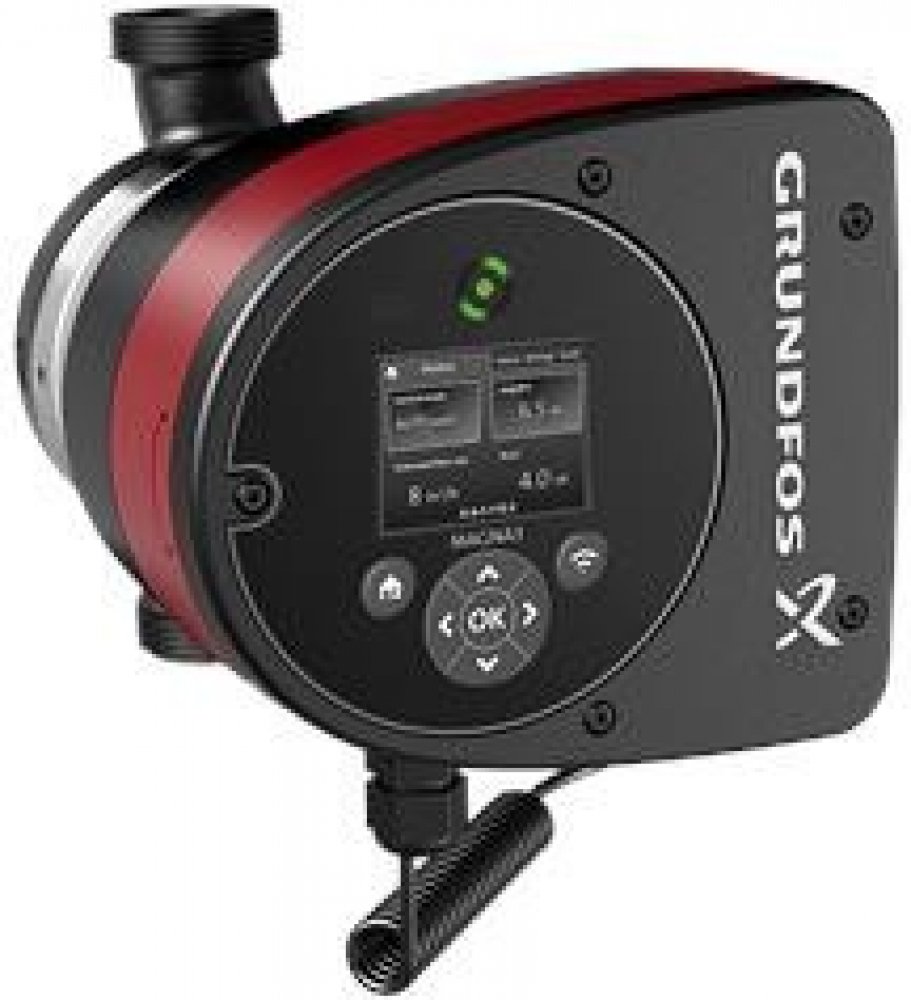

MAGNA3 32-80
MAGNA3 – více než čerpadlo.
Se svou bezkonkurenční účinností, obsáhlým výrobním programem, zabudovanými komunikačními možnostmi a funkcionalitami, které mohou ušetřit některé komponenty v systému, je MAGNA3 ideální pro dosažení maximálního výkonu v systémech budov.
Toto čerpadlo se perfektně hodí jak pro vytápění tak i chlazení v téměř všech projektech budov - starých nebo nových.
MAGNA3 je mokroběžné čerpadlo, tj. čerpadlo a motor tvoří jednu jednotku, bez ucpávky. Ložiska jsou mazána čerpanou kapalinou. Inovativní upínací spona s pouze jedním šroubem umožňuje snadnou změnu polohy hlavy čerpadla. MAGNA3 nevyžaduje žádnou údržbu a poskytuje extrémně nízké náklady během životního cyklu čerpadla.
Charakteristické rysy čepadla MAGNA3:
• řídicí jednotka ve svorkovnici
• ovládací panel s tenkým displejem na svorkovnici
• svorkovnice připravena pro volitelné CIM moduly
• zabudovaný snímač diferenčního tlaku a teploty
• litinové těleso čerpadla (dle modelu čerpadla)
• oddělovací vložka rotoru z kompozitu zesíleného uhlíkovými vlákny
• opěrná deska ložiska a plášť rotoru z korozivzdorné oceli
• hliníkové těleso statoru
• vzduchem chlazená elektronika
Čerpadlo je jednofázové.
Charakteristické rysy
• AUTOADAPT
• FLOWADAPT a FLOWLIMIT
• Regulace na proporcionání tlak
• Regulace na konstantní tlak
• Regulace na konstantní teplotu
• Konstatní křivky
• Max. nebo min. křivka
• Automatický redukovaný noční provoz
• Není nutná externí motorová ochrana
• Pro vytápění jsou dodávány tepelně-izolační kryty jako součást dodávky
• Velký teplotní rozsah
Komunikace
• bezdrátová komunikace Grundfos GO
• fieldbus komunikace pomocí modulů CIM
• digitální vstupy
• reléové výstupy
• analogový vstup
Motor a elektronická jednotka
MAGNA3 obsahuje 4-pólový, synchronní motor s trvalými magnety (PM motor). Tento typ motoru má vyšší účinnost než standardní asynchronní motor. Otáčky jsou řízeny integrovaným frekvenčním měničem.
Čerpadlo obsahuje integrovaný snímač diferenčního tlaku a teploty.
Technické parametry:
Max. dopravní výška: 80 dm
Teplotní třída TF: 110
Schval. značky na typovém štítku: CE,VDE,EAC
Model: A
Materiály:
Těleso čerpadla: Litina
EN-GJL-200
ASTM A48-200B
Oběžné kolo: PES 30%GF
Instalace:
Rozsah okolní teploty: 0 .. 40 °C
Max. provozní tlak: 10 bar
Potrubní přípojka: G 2"
PN pro potrubní přípojku: PN10
Vzdálenost mazi sacím a výtlačným hrdlem: 180 mm
Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -10 .. 110 °C
Teplota kapaliny: 20 °C
Hustota: 998.2 kg/m3
Elektrické údaje:
Příkon - P1: 9 .. 144 W
Max. spotřeba el. proudu: 0.09 .. 1.19 A
Frekvence el. sítě: 50 Hz
Jmenovité napětí:1 x 230 V
Krytí (IEC 34-5): X4D
Třída izolace (IEC 85): F
Jiné:
Štítek: Grundfos Blueflux
Energet. účinnost (EEI): 0.19
Čistá hmotnost: 4.8 kg
Hrubá hmotnost: 5.27 kg
Přepravní objem: 0.015 m3
