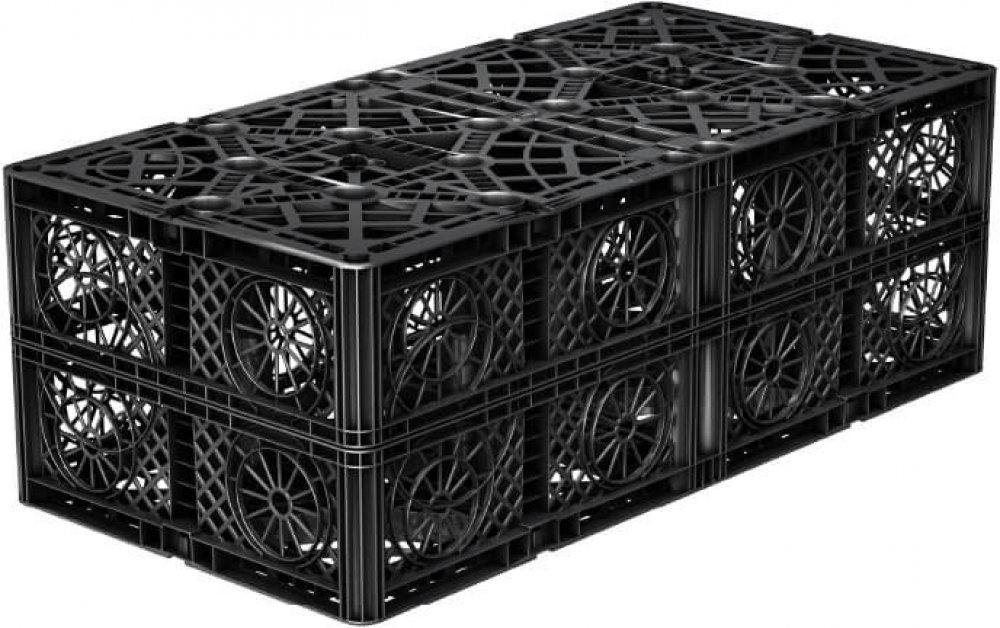

Graf Vsakovací blok Rainbloc Compact 300 l
Vsakovací blok RainBloc compact 300 l – efektivní vsakování dešťové vody
RainBloc compact 300 je ověřený modulární prvek pro budování vsakovacích galerií na dešťovou vodu. Umožňuje skládat menší i velmi rozsáhlé objekty – podle geologie pozemku lze volit jednu či více vrstev. Díky přímému napojení potrubí do bloku (DN 110 – DN 200) poskytuje okamžitou akumulaci a výrazně snižuje potřebu výkopu opr...
Vsakovací blok RainBloc compact 300 l – efektivní vsakování dešťové vody
RainBloc compact 300 je ověřený modulární prvek pro budování vsakovacích galerií na dešťovou vodu. Umožňuje skládat menší i velmi rozsáhlé objekty – podle geologie pozemku lze volit jednu či více vrstev. Díky přímému napojení potrubí do bloku (DN 110 – DN 200) poskytuje okamžitou akumulaci a výrazně snižuje potřebu výkopu oproti štěrkovým vsakovacím objektům.
Proč zvolit RainBloc compact
- Modulární systém – snadné skládání do šířky i do výšky, vertikální fixace středícími kolíky, horizontální spojení spojkami pro Ecobloc a Rainbloc.
- Vysoká akumulační účinnost – velký dutinový objem bloku, oproti štěrku (≈ 30 % porozita) výrazně lepší využití prostoru.
- Variabilní napojení – přední/boční vstupy pro DN 110, DN 125, DN 160, DN 200; možnost odvětrání.
- Odolná konstrukce – krátkodobé zatížení až 130 kN/m², dlouhodobé 65 kN/m²; vhodné i pod pojížděné plochy vozidly do 40 t při dodržení krytí a skladby vrstev.
- Recyklovaný materiál – 100 % polypropylen (PP), nízká hmotnost pro snadnou manipulaci (cca 17 kg/kus).
Doporučení pro návrh a instalaci
Dimenzování doporučujeme provádět dle ČSN 75 9010 a místních podmínek (propustnost půdy, vzdálenosti od objektů, hladina podzemní vody). Před vsakem vždy použít filtraci dešťové vody (filtrační šachtu/koš, případně sedimentační nádrž), aby nedocházelo k zanášení systému.
- Uspořádání vrstev: v hůře propustných půdách jedna vrstva do plochy; v propustných půdách lze skládat více vrstev.
- Podklad a zásyp: pod blok cca 80 mm štěrku frakce 8/16 mm, po obvodu a nad blokem sypký materiál bez ostrých částí; bloky celoplošně zabalit do geotextilie (včetně dna) s přesahem spojů cca 300 mm.
Pozn.: Instalace pod pojezdné plochy je možná při dodržení minimálního krytí a skladby vrstev; vždy konzultovat s projektantem. Během montáže a zásypu nejezdit stroji přímo po blocích.
Technické parametry
Model
RainBloc compact 300
Objem (brutto / netto)
300 l / 285 l
Rozměry (d × š × v)
1200 × 600 × 420 mm
Napojení (otvory)
13 × DN 100, 12 × DN 125, 24 × DN 150, 6 × DN 200
Hmotnost
≈ 17 kg
Materiál
100 % polypropylen (PP), recyklovaný
Max. zatížení (krátkodobé / dlouhodobé)
130 kN/m² / 65 kN/m²
Výrobce
Otto Graf GmbH (GRAF), Německo
