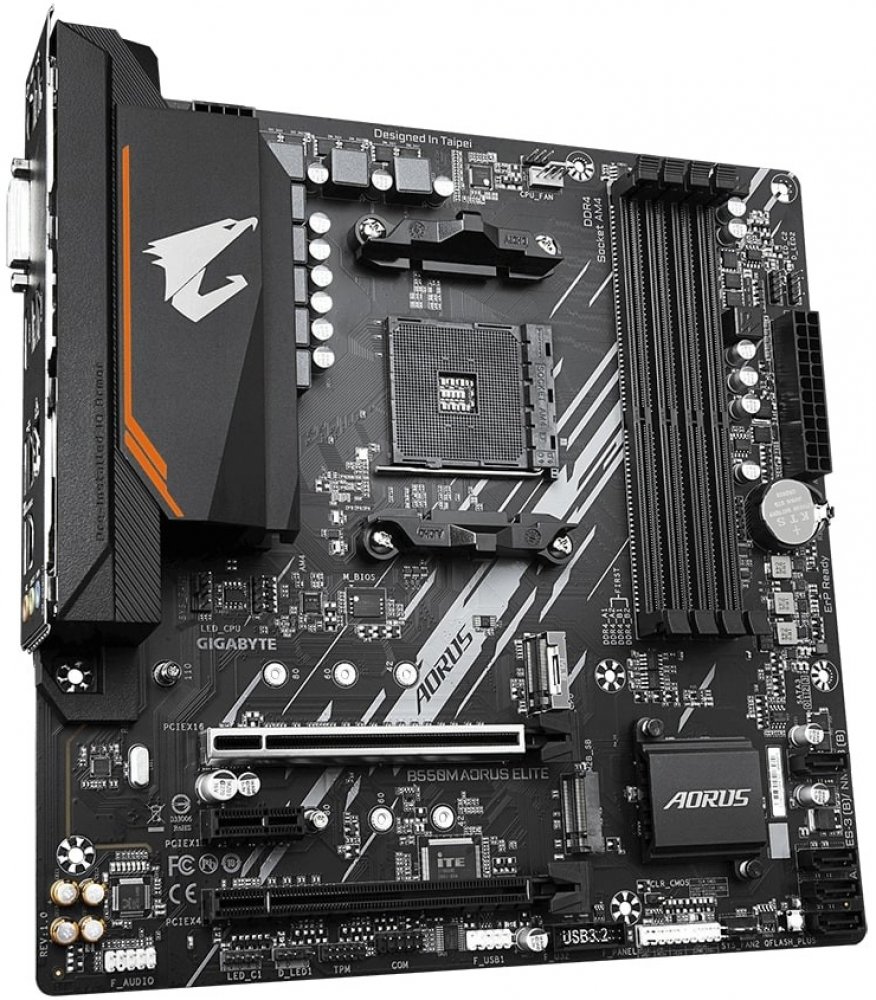

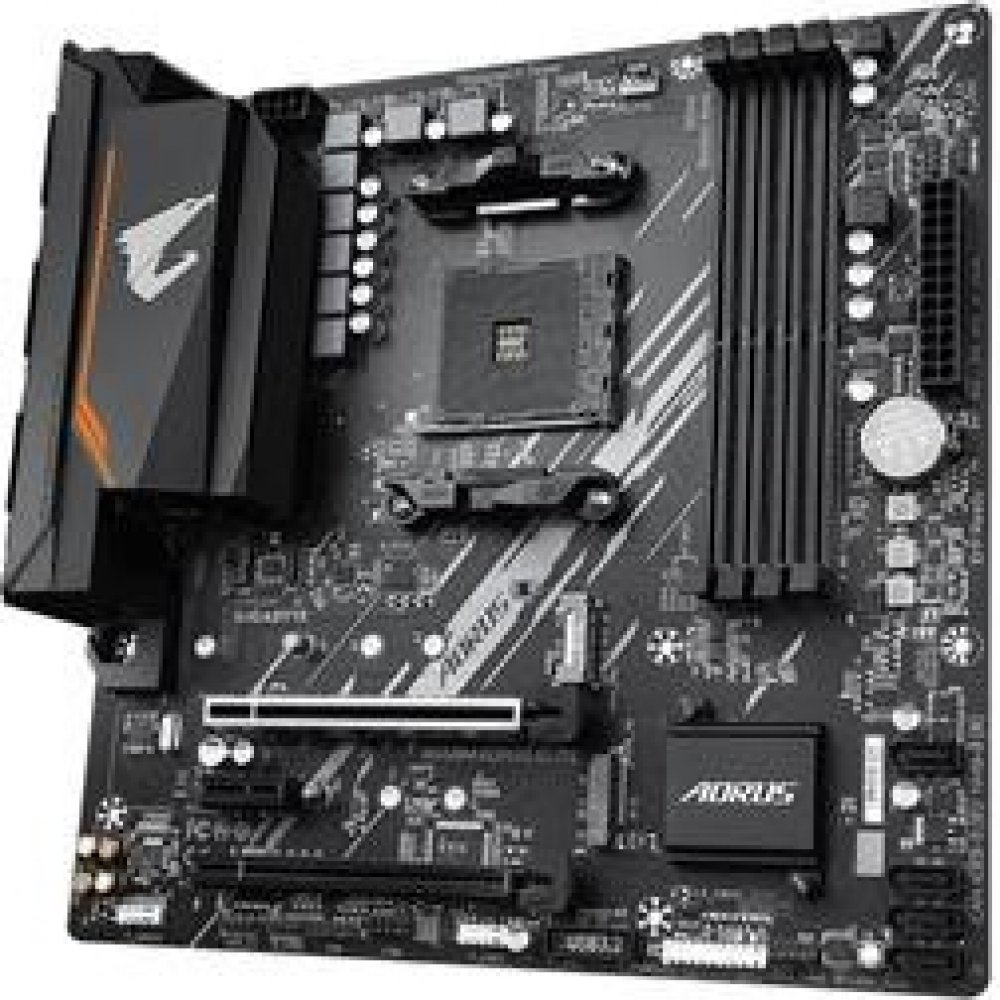

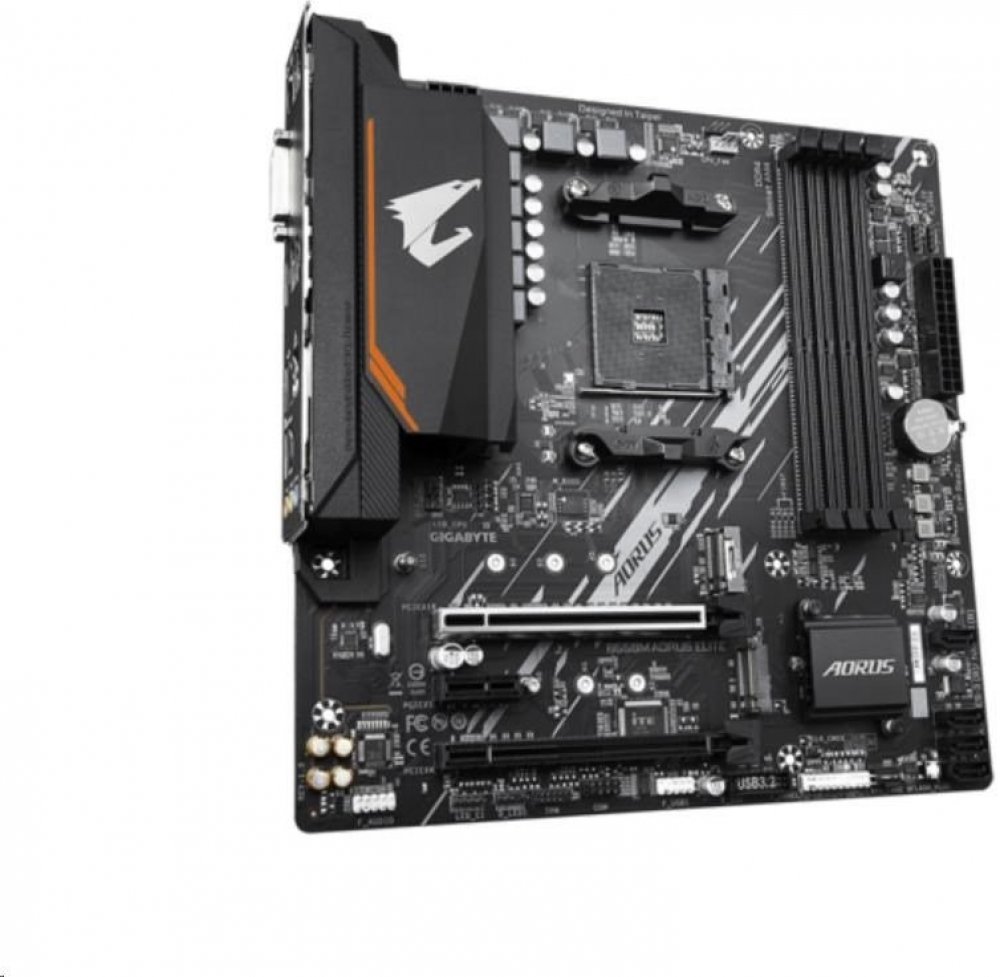

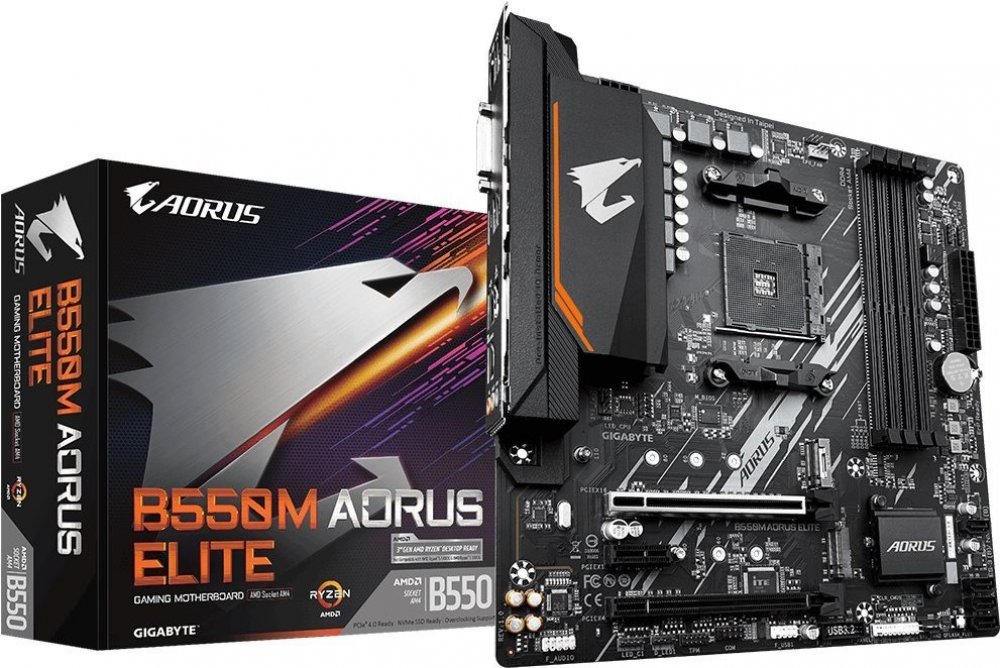

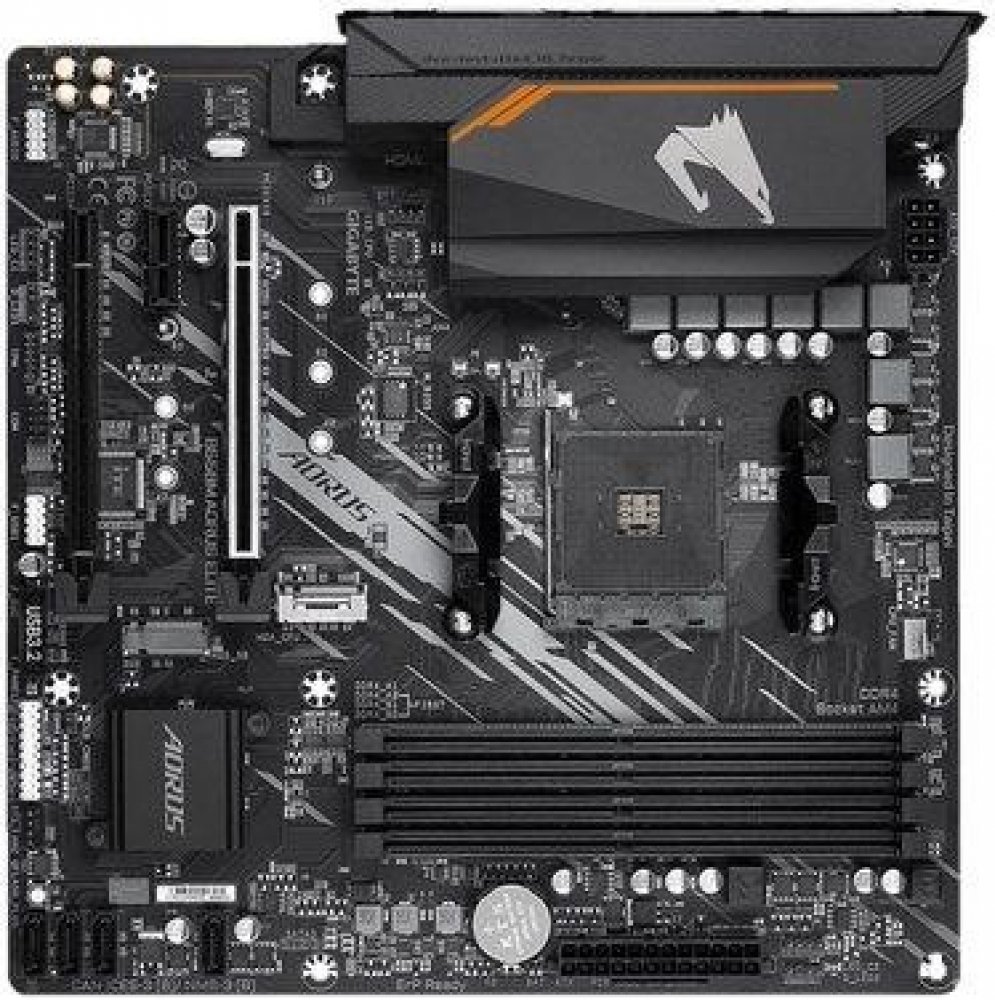

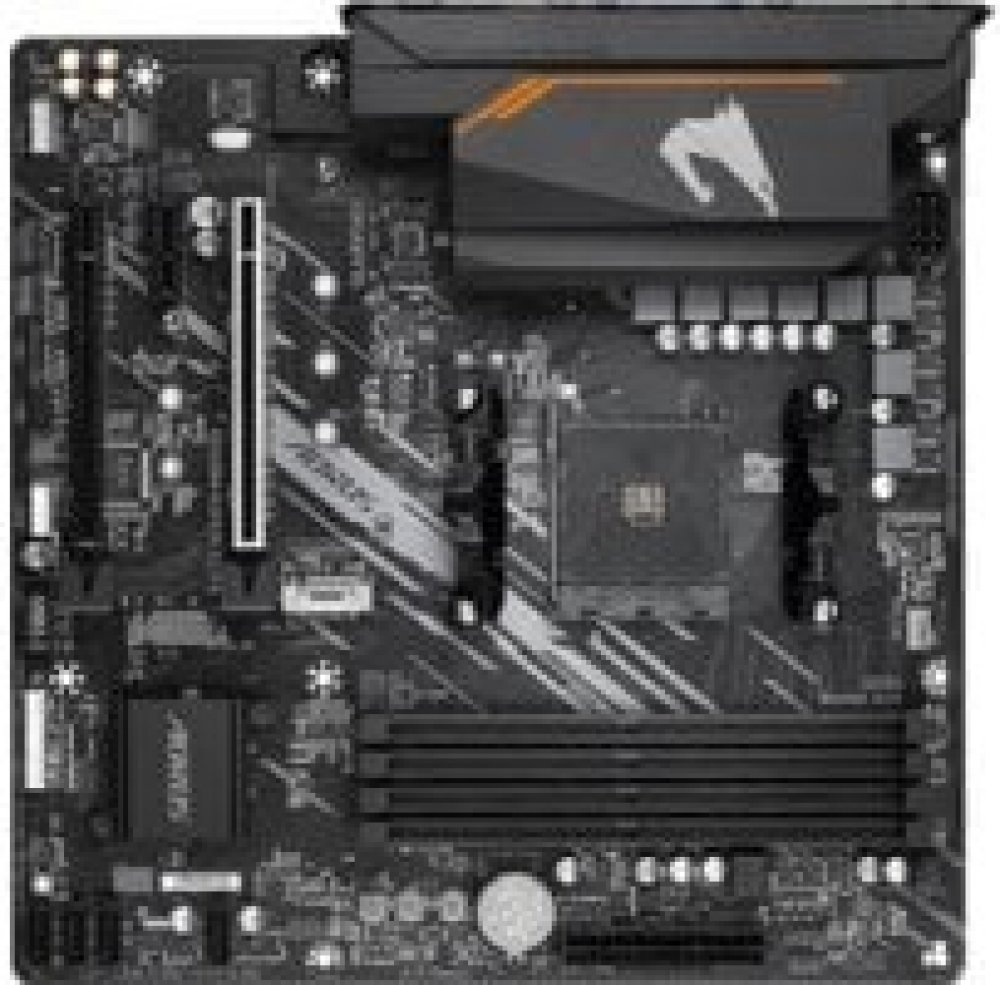

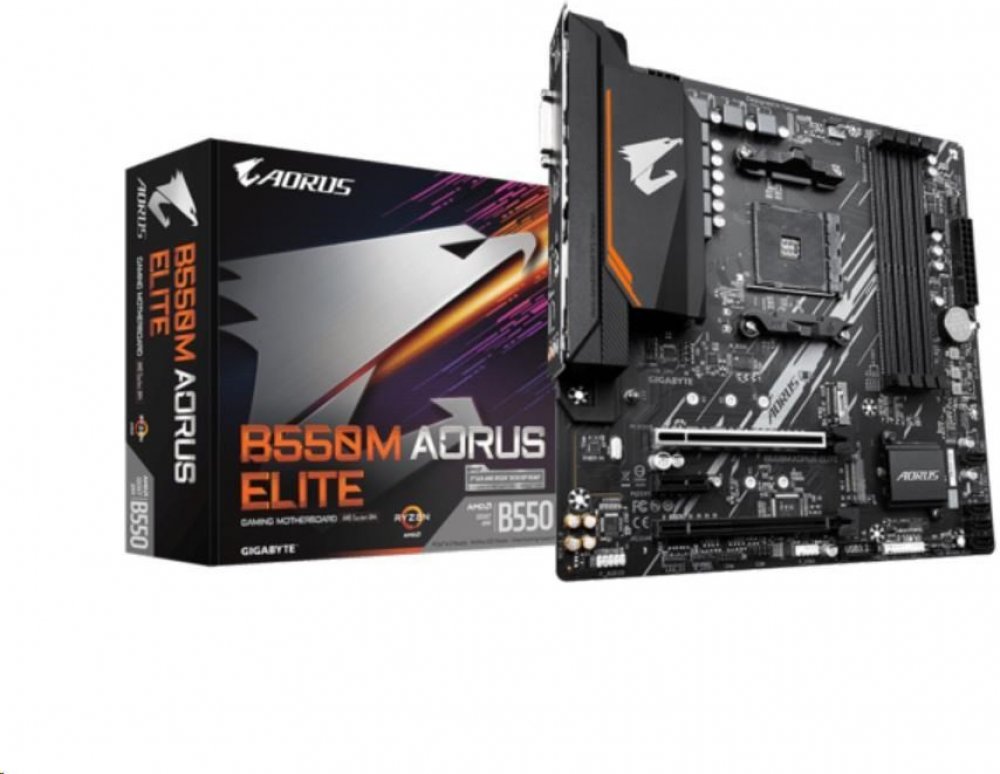

Gigabyte B550M AORUS ELITE

Procesor
1.AMD Socket AM4, podpora pro : 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™
(pro více informací se, prosím, podívejte na „Seznam podporovaných procesorů“)
Čipset
1.AMD B550
Paměť
1.4× sloty pro DDR4 DIMM s podporou až 128 GB systémové paměti (kapacita 32 GB na jeden DIMM)
2.3rd Gen AMD Ryzen™ Processors
3. generace procesorů AMD Ryzen™:
Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
3.Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™:
Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
4.Dvoukanálová architektura paměti
5.Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8
6.Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
7.Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)
(pro více informací se prosím podívejte na „Seznam podporovaných pamětí“)
Integrovaná grafika
Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™:
1.1× port DVI-D s maximálním podporovaným rozlišením 1920 × 1200 bodů @ 60 Hz
* Port DVI-D nepodporuje adaptéry pro připojení D-Sub
2.1× konektor HDMI podporující maximální rozlišení 4096 × 2160 @ 60 Hz
* Podpora pro HDMI verze 2.1, HDCP 2.3 a HDR.
Maximální kapacita sdílené paměti 16 GB
Zvuk
1.kodek Realtek® ALC887
2.HD audio
3.2/4/5.1/7.1kanálový
4.* Abyste nakonfigurovali 7.1kanálové audio, je třeba spustit software pro ovládání zvuku a pro změnu předvoleného nastavení nejprve vybrat Device advanced settings > Playback Device. Pro podrobnosti o nastavení softwaru pro ovládání zvuku, prosím, navštivte webové stránky GIGABYTE.
LAN
1.Realtek® GbE LAN čip (1000 Mbit/100 Mbit)
Rozšiřující sloty
1.1× slot PCI Express x16 (PCIEX16), integrovaný v procesoru:
- Procesory AMD Ryzen™ 3. generace podporují režim PCIe 4.0 x16
- Procesory AMD Ryzen™ 3. generace s grafickým adaptérem Radeon™ podporují režim PCIe 3.0 x16
* Pokud je osazená pouze jedna grafická karta pro PCI Express, ujistěte se, že ji instalujete do slotu PCIEX16, abyste dosáhli optimálního výkonu.
2.1× slot PCI Express x16 slot (PCIEX4), integrovaný v čipsetu:
Podpora pro režim PCIe 3.0 x4
3.1× slot PCI Express x1 (PCIEX1), integrovaný v čipsetu:
Podpora režimu PCIe 3.0 x1
Rozhraní pro ukládání dat
1.1× konektor M.2 (M2A_CPU), integrovaný v procesoru, podpora pro SSD pro Socket 3, M key, typ 2242/2260/2280/22110:
- Procesory AMD Ryzen™ 3. generace podporují SSD se SATA a PCIe 4.0 x4/x2
- Procesory AMD Ryzen™ 3. generace s grafickým adaptérem Radeon™ podporují SSD se SATA a PCIe 3.0 x4/x2
2.1× konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs
Podpora pro SSD se SATA and PCIe 3.0 x2
3.4× konektor SATA 6 Gb/s, integrováno v čipsetu:
- Podpora RAID 0, RAID 1 a RAID 10
USB
Čipset: 1.2× port USB 3.2 Gen 1 dostupný při využití interních konektorů USB
2.6× port USB 2.0/1.1 (4 porty na zadním panelu, 2 porty dostupné přes interní konektor USB)
Procesor: 1.4× port USB 3.2 Gen 1 na zadním panelu
Interní konektory
1.1× 24pinový ATX hlavní napájecí konektor
2.1× 8pinový ATX 12V napájecí konektor
3.1× konektor pro ventilátor na chladiči procesoru
4.2× konektor pro systémový ventilátor
5.2× konektor pro pásky s adresovatelnými LED
6.2× konektory pro pásky RGB LED
7.1× konektor pro LED na chladiči CPU / pro pásek RGB LED
8.2× konektor M.2 Socket 3
9.4× konektor SATA 6Gb/s
10.1× konektor pro tlačítka a LED na předním panelu
11.1× konektor pro audio na předním panelu
12.1× interní konektor USB 3.2 Gen 1
13.1× interní USB 2.0/1.1 konektor
14.1× konektor pro Trusted Platform Module (TPM) (2× 6 pinů, pouze pro modul GC-TPM2.0_S)
Funkce TPM je volitelná kvůli rozdílné regionální politice
15.1× interní konektor pro sériový port
16.1× propojka Clear CMOS
17.1× tlačítko Q-Flash Plus
Konektory na zadním panelu
1.1× port PS/2 pro klávesnici/myš
2.1× port DVI-D
3.1× port HDMI
4.4× port USB 3.2 Gen 1
5.4× port USB 2.0/1.1
6.1× port RJ-45
7.3× audio jack
I / O řadič
1.iTE® I/O řadič
Monitorování HW
1.Detekce napětí
2.Detekce teploty
3.Detekce rychlosti otáčení ventilátoru
4.Varování při přehřátí
5.Varování při selhání ventilátoru
6.Ovládání rychlosti otáček ventilátoru
7.* Podpora regulace otáček ventilátoru závisí na instalovaném chladiči.
BIOS
1.1× 256Mbit flash
2.Licencovaný AMI UEFI BIOS
3.PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátní vlastnosti
1.Podpora centra aplikací APP Center
* Dostupné aplikace v centru aplikací APP Center se mohou lišit v závislosti na modelu desky. Podporované funkce se mohou lišit podle specifikace základní desky.
@BIOS™
EasyTune
Nástroj Fast Boot
Game Boost
Podpora funkce ON/OFF Charge
RGB Fusion
Smart Backup
Nástroj System Information Viewer
2.Podpora Q-Flash Plus
3.Podpora Q-Flash
4.Podpora Xpress Install
Přiložený software
1.Norton® Internet Security (OEM verze)
2.Aplikace pro řízení šířky pásma pro Realtek® 8118 Gaming LAN
Operační systém
1.Podpora Windows 10 64b
Velikost
1.Formát Micro ATX; 24,4 cm × 24,4 cm
Poznámka
1.Vzhledem k různému stavu podpory poskytované výrobci čipsetů si, prosím, stáhněte linuxové ovladače přímo ze stránek výrobců nebo z webových stránek třetích stran.
2.Většina dodavatelů hardwaru/softwaru již nadále nemusí nabízet ovladače s podporou pro Win9X/ME/2000/XP. Pokud budou ovladače od dodavatelů k dispozici, zpřístupníme je na webových stránkách GIGABYTE.
