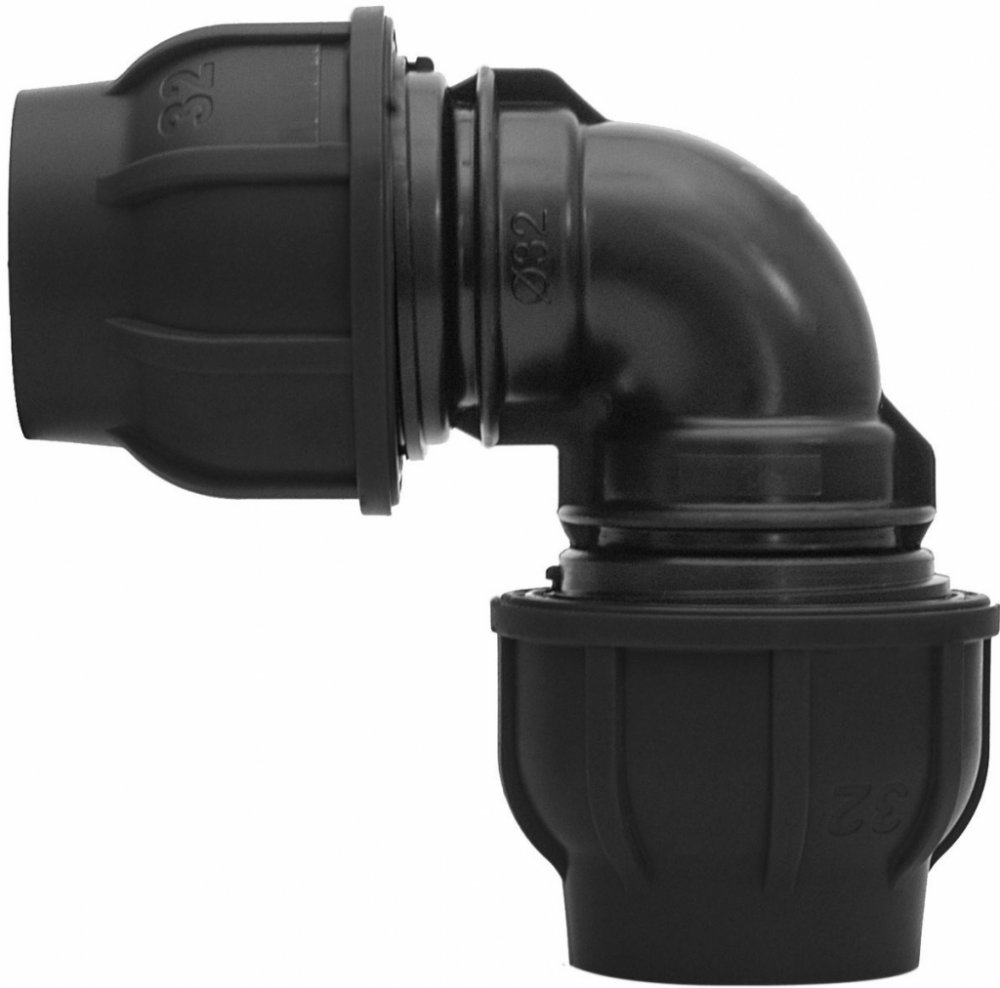

Gebo PE Koleno 32 90°

PE KOLENO Oboustranně svěrné šroubení MATERIÁLY Těleso: Kopolymer (PP-B), odolný proti UV záření Stahovací kroužek: polypropylen Kuželová matice: polypropylen, odolný proti UV záření Svěrný kroužek: polyacetal resin (POM) O-kroužek: NBR pro různé druhy použití Zesilovací kroužek: ušlechtilá ocel, AISI 430, pro vnitřrní závit 1 1/4" - 4" MÉDUIM pitná voda ROZMĚRY NÁVOD PRO MONTÁŽ 16-63 mm 1) Seřízněte trubku v pravém úhlu a přiložte k sobě (obr. 1) 2) O-kroužek je ošetřen tukem pro snadnější montáž. 2) Pro mazání potrubí nepoužijte tuky obsahující olej, ale vhodný lubrikant pro pitnou vodu. 3) Uvolněte kuželovou matici 3-4 otáčkami šroubu (obr. 2). 3) Nevyšroubujte kuželovou matici úplně! 4) Vyznačte hloubku zasunutí na trubce (obr. 3) 5) Zasuňte trubku na doraz šroubení. 5) Ujistěte se, že trubka je vložena za těsnící element (obr. 4). 6) Kuželovou matici dotáhnout rukou (obr. 5) 7) Pro optimální pevnost prosím utáhněte kuželovou matici montážním řemenem 7) (nebo jiným na plastové šroubení vhodným nástrojem) (obr. 6)
