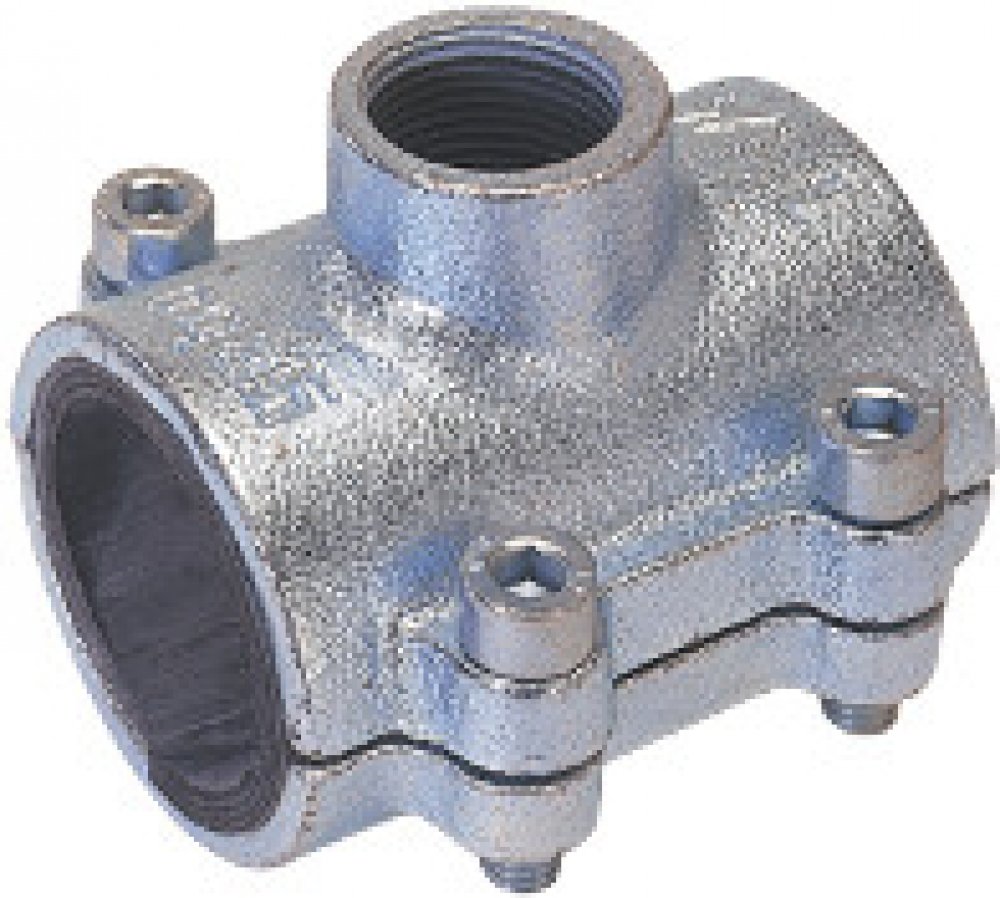

GEBO Litinový třmen s navrtávkou QUICK ANB-PE 90 mm x 2"

Litinový třmen s navrtávkou QUICK ANB-PE na PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11) dle DVGW – pracovní list GW 335 A2/A3 jakož i DIN 8074/75, DIN EN 12201 2 a DIN 16893] je určen k vytvoření odbočky v rozvodech vody (pitné a užitkové). Všechny součásti jsou CELÉ včetně závitů galvanicky pozinkovány, to zaručuje maximální ochranu před korozí a závity tak není potřeba olejovat. Na všech třmenech Gebo QUICK najdete značku výrobce. Díky tomu si můžete být jistí jejich původem i kvalitou.
Závity: kuželové/kónické R a Rp dle norem DIN/EN 10226-1 (ISO 7/1)
Tyto třmeny NELZE použít pro rozvody plynu a vzduchu!
V případě montáže třmenu na ocelovou trubku zvolte přímo Litinový třmen s navrtávkou QUICK ANB.
Všechny třmeny GEBO jsou konstruovány pro nepřetržitý provoz.

Litinový třmen s navrtávkou se skládá z následujících komponentů:
- šrouby imbusové (galvanická ocel 8.8)
- horní a dolní část (Tvárná litina DIN/EN 1563 popř. DIN/EN 1562)
- manžeta (EPDM)

Montážní návod:
1. vyčistěte trubku kolem místa montáže
2. vhodným nástrojem vyvrtejte otvor
3. nasaďte okolo trubky těsnící manžetu
4. díru v manžetě natočte do požadované pozice
5. přiložte horní litinovou část na manžetu (díra v manžetě a na litinové části musí lícovat)
6. přiložte dolní litinovou část na manžetu
7. zašroubujte imbusové šrouby
8. pomocí klíče dotahujte šrouby napevno (utahuje se do kříže)

Maximální provozní teplota a pracovní tlak:
médium
max. tlak
teplota
určené pro trubky
pitná voda
10 bar
do 20°C
PE trubky
V rámci ochrany proti korozi by provozní teplota u pozinkovaných dílů neměla přesáhnout 60°C.

Rozměrová tabulka:
PE trubky
délka
DN
závit (Rp)
vnější průměr trubky (mm)
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
15
1/2"
20
70
33
60
50
31
20
1/2"
25
70
40
70
55
32
25
1/2"
32
70
46
74
61
37
3/4"
32
70
46
74
61
37
32
3/4"
40
80
57
86
75
45
40
3/4"
50
100
66
94
85
48
50
1"
63
100
80
109
100
60
65
1"
75
100
100
140
115
65
5/4"
75
100
100
140
115
65
6/4"
75
100
100
140
115
65
80
1"
90
100
115
150
131
75
5/4"
90
100
115
150
131
75
6/4"
90
100
115
150
131
75
2"
90
135
115
150
136
75
100
1"
110
100
140
187
160
90
5/4"
110
100
140
187
160
90
6/4"
110
100
140
187
160
90
2"
110
135
140
187
165
90

Řada Gebo QUICK nabízí litinové univerzální svěrné spojky, opravné třmeny a opravné třmeny s navrtávkou pro ocelové trubky (DIN/EN 10255), ocelové černé trubky (DIN/EN 10220 série 1, 2, a 3) a PE trubky [PE 80, PE 100, PE-Xa (každý SDR 11)]. Gebo spojky jsou navrženy pro nepřetržitý provoz.
Varianty řady Gebo QUICK jsou dostupné pro:
ocelové trubky od průměru 1/2" do 2"
černé ocelové trubky od průměru 20 mm do 63,5 mm
PE trubky od průměru 20 mm do 63 mm
 Pro velikosti od 2 1/2" do 4" byla navržena řada Gebo SPECIAL.

Montážní video:
