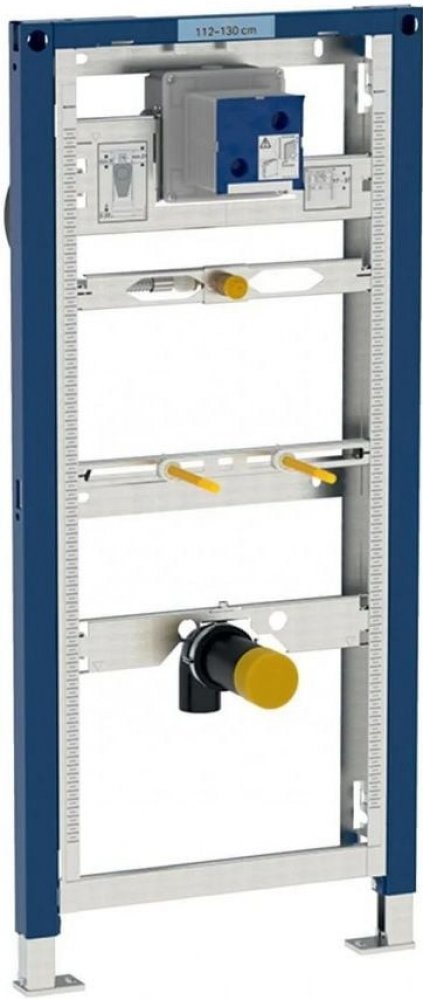

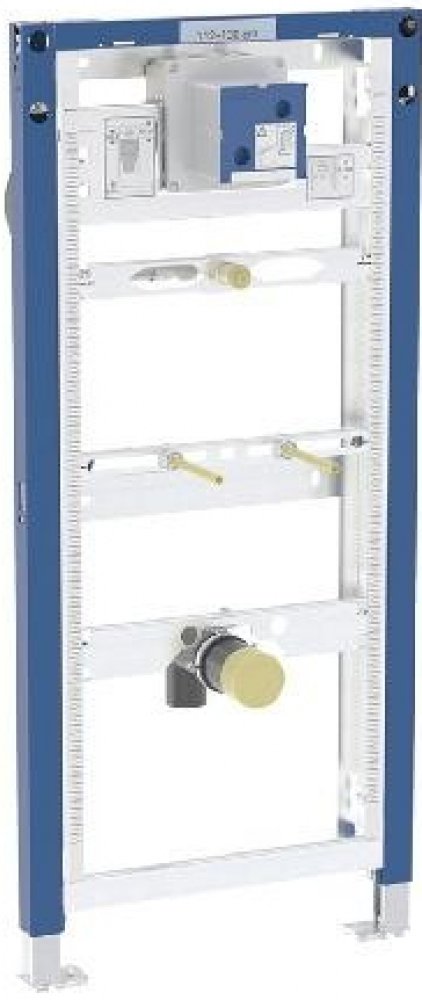

Geberit Duofix 111.676.00.2

Montážní prvek Duofix pro pisoár, stavební výška 112–130 cm, univerzální, pro ostřikovací hlavici
Účel použití
pro kovové a dřevěné sloupkové stěny
pro systémové stěny Geberit Duofix
k montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
k montáži do dělicích stěn vysokých na výšku místnosti
pro tloušťky podlahy 0–25 cm
k montáži pisoárů
pro pisoáry Preda
pro pisoáry Selva
pro pisoáry Tamina
pro pisoáry Narva
pro instalaci ovládání pisoárů Geberit
Vlastnosti
staticky samonosný rám, chráněný proti korozi práškovým potahem
s výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
alternativní montážní poloha pro nástěnné kotvy
patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
výška prvku přizpůsobitelná pisoáru, 112–130 cm
pozice pro připojení pisoáru Preda nastaveny
univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
přívod vody vpravo na krabici pod omítku
přívod vody vhodný pro MasterFix a MeplaFix
nástěnka k montáži bez nářadí
předinstalovaný uzavírací ventil s regulací
se zabudovanou trubkovou chráničkou k vyplachování potrubí
kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
přívodní hadice ohýbatelná
přívodní hadice s vedením k zabránění stojící vodě
upevnění pro přívod Rp 1/2" výškově a stranově nastavitelné
upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
upevnění pisoárů M8, nastavitelná na šířku a výšku
příčné nosníky s označením středu, nastavitelné bez nářadí
značení pozic pro připojení pisoáru Preda a Selva
dodatečné upevnění pro pisoár s příslušenstvím možné

Technické informace
rozsah tlaku vody 0.1–0.8 MPa
maximální zkušební tlak vody 1.6 MPa
maximální zkušební tlak vzduchu / inertního plynu 0.3 MPa
maximální provozní teplota vody 30 °C
průtok při tlaku 0.1 MPa s omezovačem průtoku 0,18 l/s
průtok při tlaku 0.1 MPa bez omezovače průtoku 0.3 l/s
Rozsah dodávky
připojovací koleno R 1/2
kryt pro hrubou montáž s víkem
redukované odpadní koleno PE-HD, Ø 63 mm na Ø 50 mm
těsnění Ø 57/50 mm
zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním k pisoáru
upevňovací a ochranný materiál
Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
