GEBERIT Duofix 111.515.00.1

Technický nákres
Popis

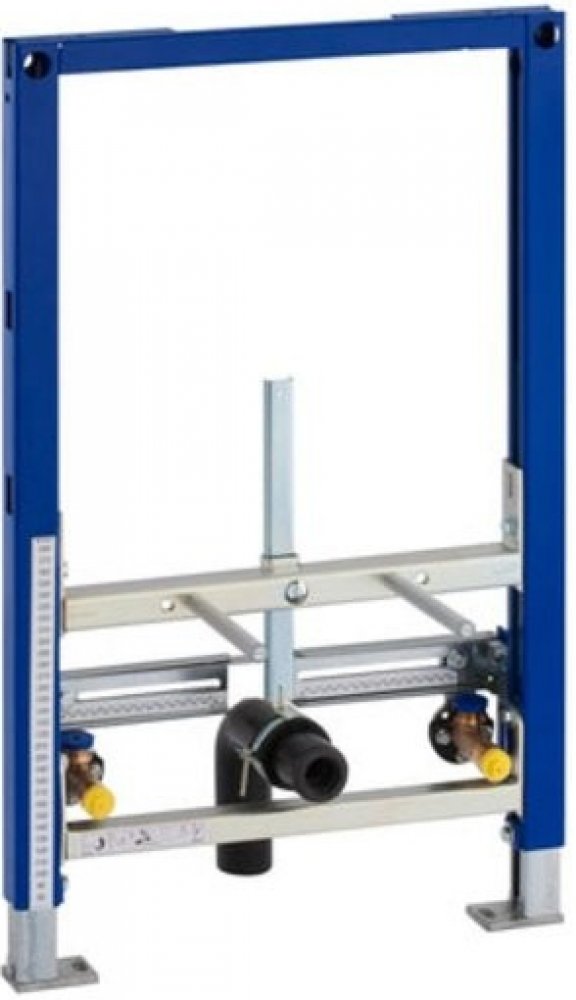

Konstrukční systém pro instalaci závěsného bidetu GEBERIT DUOFIX 111.515.00.1 s možností montáže do sádrokartonových příček. Geberit Duofix je víc než jen univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Geberit Duofix je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů. Zaručená nosnost všech montážních prvků Geberit je 400 kg. Stavební výška 82 cm.
Účel použití:
- Pro tloušťku podlahy 0-20 cm
- Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do systémové stěny Duofix na celou výšku místnosti
- Pro zabudování do lehké příčky na celou výšku místnosti
- Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro závěsný bidet se stojánkovou armaturou
Vlastnosti:
- Samonosný prvek
- Rám s C-profilem 4/4 cm
- Povrch rámu upravený práškovou barvou, barva Geberit modrá
- Podpěry o 5 cm zásuvné
- Patní desky otočné, pro montáž do profilů UW50 a UW75
- Vzdálenost upevnění bidetu 18 cm nebo 23 cm
- Rám s otvory prům. 9 mm pro upevnění do dřevěných konstrukcí
- Pozinkované podpěry, plynule nastavitelné 0 - 20 cm, s protiskluzovou úpravou
- Výška prvku 82 cm
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Upevnění armatur nastavitelná na šířku a výšku
- Ochranná zátka pro jednorázovou tlakovou zkoušku se studenou vodou do max. 15 bar / 1500 kPa
Rozsah dodávky:
- 2 nástěnky R 1/2"
- 2 zvukově izolační podložky
- 2 zvukově izolační pouzdra
- Odpadní koleno PE-HD, prům. 50 mm
- Těsnění prům. 44/32 mm
- 2 ochranné zátky
- 2 závitové tyče M12 pro upevnění keramiky
- Upevňovací materiál
- Neobsahuje: Stavební soupravu pro předstěnovou montáž!!
Dokumenty - Návod
111.515.00.1 document
