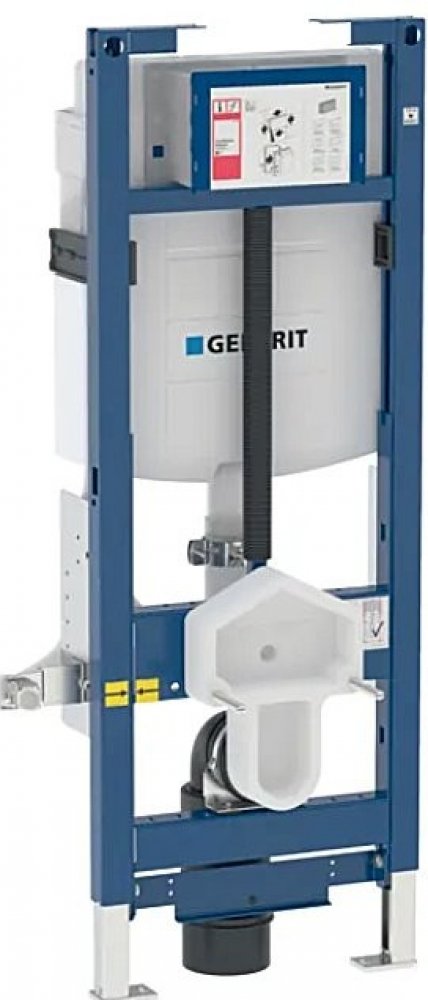

Geberit Duofix 111.396.00.5

Instalační prvek Duofix pro závěsné WC, se splachovací nádržkou pod omítku Sigma 12 cm
pro bezbariérové využití, ukotvení WC výškově nastavitelné
stavební výška: 112 cm (H)
rozměry: B = 42,5 cm, T = 17 cm
Účel použití
Pro konstrukce prováděné suchým procesem
K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
K montáži do instalačních stěn vysokých na výšku místnosti
K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
K montáži do nosných systémů Geberit GIS pro čelní stěnu
Vhodný pro bezbariérové stavby
Pro závěsná WC s připojovacími rozměry podle EN 33:2011
Pro závěsná WC se vzdáleností upevnění 18 cm
Pro závěsná WC s velkým vyložením do 70 cm
Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
Pro tloušťky podlahy 0-20 cm
Nevhodný pro ovládací tlačítka Geberit Sigma60
Vlastnosti
Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
Připojovací koleno výsuvné
Připojovací koleno instalovatelné svisle nebo vodorovně na instalačním prvku
Upevnění připojovacího kolena zvukově izolované
Splachovací nádržka pod omítku s ovládáním zepředu
Splachovací nádržka pod omítku s izolací proti orosování
U nastavení z výroby je možné okamžité dodatečné spláchnutí
Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
Přívod vody vzadu nebo nahoře uprostřed
Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
S možností upevnění pro přívod elektřiny
Technické údaje
Tlak při průtoku: 10-1000 kPa
Maximální teplota vody: 25 °C
Splachovací množství: 6 a 3 l (nastavení ve výrobě)
Velké splachovací množství, rozsah nastavení: 4,5/ 6/ 7,5 l
Malé splachovací množství, rozsah nastavení: 3-4 l
Výpočtový průtok: 0.11 l/s
Minimální přetlak pro výpočtový průtok: 50 kPa
Obsah dodávky
Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
Kryt pro hrubou montáž pro servisní otvor
2 ochranné zátky
Připojovací souprava pro WC, Ø 90 mm
Připojovací koleno 90° z PE-HD, Ø 90 mm
Přechodka z PE-HD, Ø 90 / 110 mm
2 závitové tyče M12
Kryt pro hrubou montáž pro rozsah nastavení splachovacího kolena a připojovacího kolena
Krabice pod omítku pro předvrtaný otvor Ø 68 mm, pro přívod elektřiny
Upevňovací materiál
bez ovládacího tlačítka
stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
