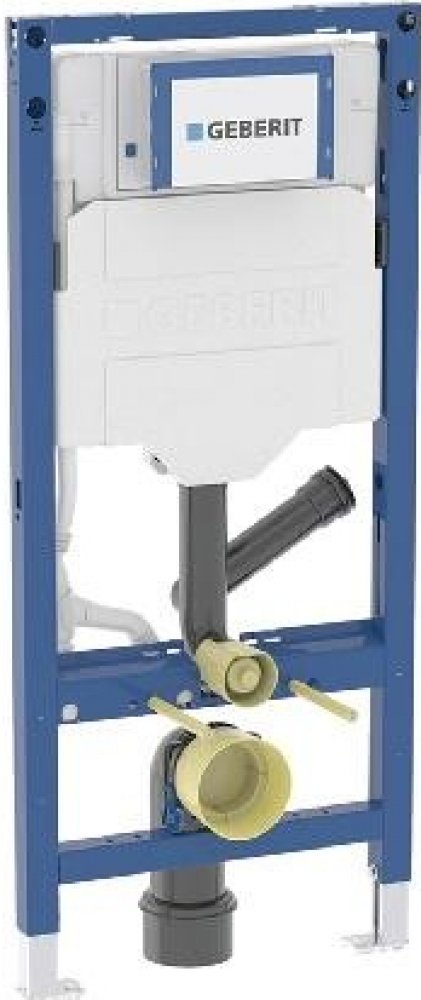

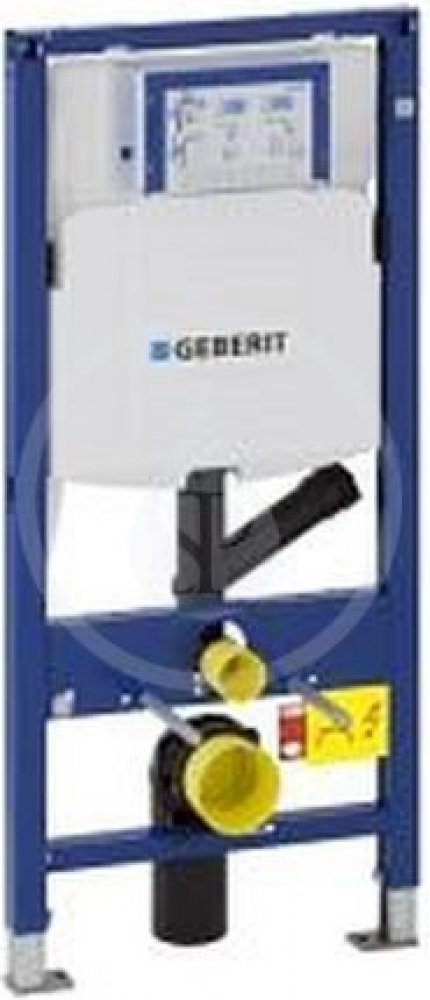

Geberit Duofix 111.364.00.6

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu
Účel použití
Pro kovové a dřevěné sloupkové stěny
Pro systémové stěny Geberit Duofix
K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
K montáži do dělicích stěn vysokých na výšku místnosti
Pro tloušťky podlahy 0–25 cm
Pro závěsná WC
K připojení externího odsávání zápachu
Nevhodný pro keramiky závěsných WC se s zvýšenou pozicí sedátka
Vlastnosti
Staticky samonosný rám, chráněný proti korozi práškovým potahem
Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
Alternativní montážní poloha pro nástěnné kotvy
Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
Splachovací nádržka pod omítku Geberit Sigma 12 cm, s izolací proti orosování
Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
U nastavení z výroby je možné okamžité dodatečné spláchnutí
Externí odsávání zápachu připojitelné připojovacím hrdlem Ø 50 mm přes splachovací koleno
Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
Přívod vody vzadu nebo nahoře uprostřed
Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
Možnost upevnění pro přívod elektřiny a Power & Connect Box

Technické údaje
Tlak při průtoku 10–1000 kPa
Teplota vody max. 25 °C
Splachovací množství, nastavení ve výrob6 / 3 l
Velké splachovací množství – rozsah nastavení 4 / 4.5 / 6 / 7.5 l
Malé splachovací množství – rozsah nastavení 2–4 l
Průtok při tlaku 3 bar 0.16 l/s
Minimální přetlak 10 kPa
Výpočtový průtok 0.09 l/s

Rozsah dodávky
Přívod vody R 1/2", vhodný pro MasterFix a MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
Kryt pro hrubou montáž pro servisní otvor
Připojovací souprava pro WC, Ø 90 mm
Připojovací koleno 90° z PE-HD, Ø 90 mm
Přechodka z PE-HD, Ø 90 / 110 mm
Upevňovací a ochranný materiál
