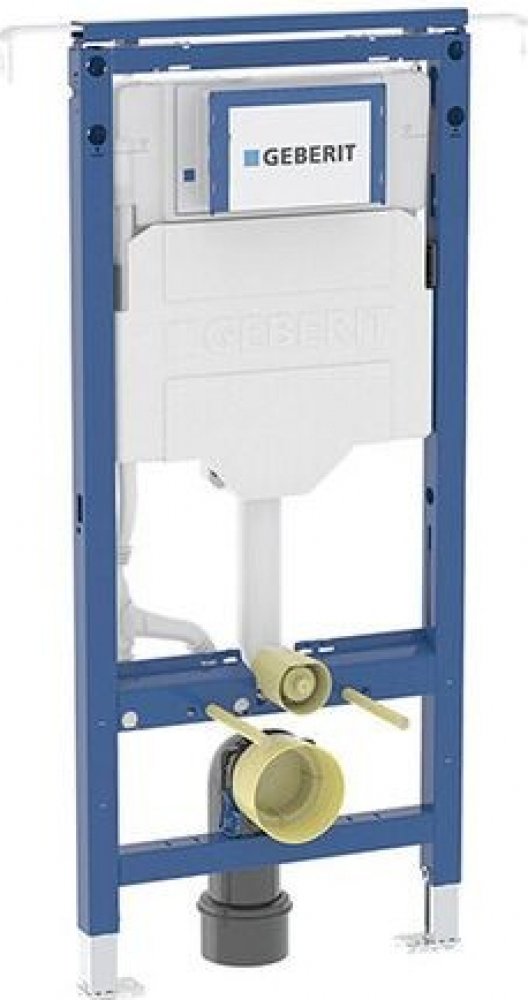

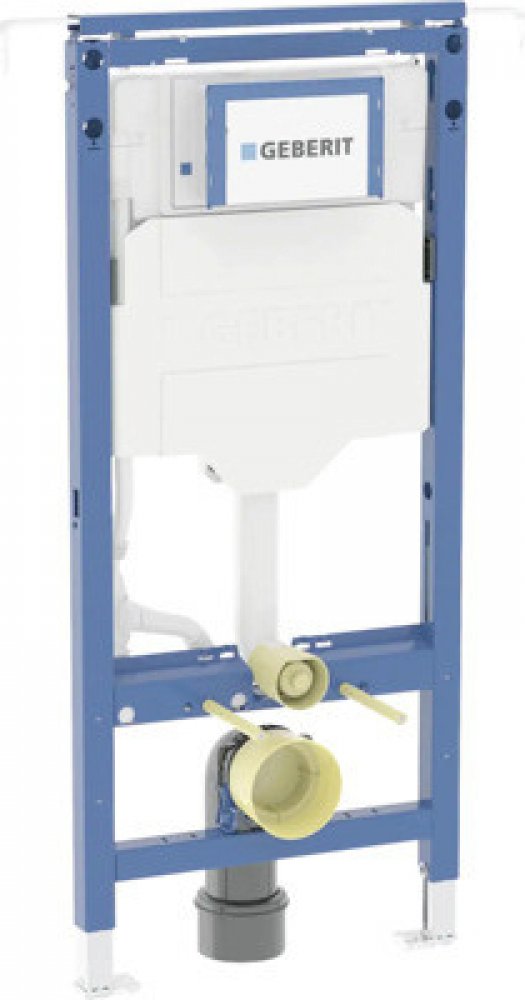

Geberit Duofix 111.355.00.6

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny
Účel použití
Pro kovové a dřevěné sloupkové stěny
K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
K montáži do úzkých prostor a výklenků
Pro tloušťky podlahy 0–25 cm
Pro závěsná WC
Vlastnosti
Staticky samonosný rám, chráněný proti korozi práškovým potahem
Nastavitelný do šířky
Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
Alternativní montážní poloha pro nástěnné kotvy
Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
Splachovací nádržka pod omítku Geberit Sigma 12 cm, s izolací proti orosování
Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
U nastavení z výroby je možné okamžité dodatečné spláchnutí
Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
Přívod vody vzadu nebo nahoře uprostřed
Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
Možnost upevnění pro přívod elektřiny a Power & Connect Box
Technické údaje
Tlak při průtoku: 10-1000 kPa
Maximální teplota vody: 25 °C
Splachovací množství, nastavení ve výrobě: 6 a 3 l
Velké splachovací množství, rozsah nastavení: 4 / 4.5 / 6 / 7.5 l
Malé splachovací množství, rozsah nastavení: 3-4 l
Obsah dodávky
Přívod vody R 1/2", vhodný pro MasterFix a MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
Kryt pro hrubou montáž pro servisní otvor
Připojovací souprava pro WC, Ø 90 mm
Připojovací koleno 90° z PE-HD, Ø 90 mm
Přechodka z PE-HD, Ø 90 / 110 mm
Upevňovací a ochranný materiál
Specifikace montáže
Do podlahy je prvek ukotven pomocí dvou podpěr, které jsou plynule výsuvné a tím umožňují individuální nastavení výšky WC mísy. To ocení při dosedání a vstávání zvláště vyšší, starší a zdravotně handicapovaní lidé. Výsuvné vodorovné rozpěry zabezpečí jednoduchou a spolehlivou montáž i v různých šířkách místnosti. Případná demontáž ventilů (napouštěcího a vypouštěcího) je snadná díky dostatečně velkému servisnímu otvoru skrytému za ovládacím tlačítkem. Opláštění i s obkladem lze připevnit přímo na rám prvku a tak nedochází ke zbytečnému zmenšení prostoru WC. Konstrukce prvku Duofix dovoluje provést montáž takovým způsobem, aby byla možná jeho demontáž, např. v případě rekonstrukce stoupacích potrubí v instalační šachtě. Duofix má veškeré vývody pro napojení odpadu,vody a zařizovacího předmětu pevně fixovány, což zjednodušuje montáž a omezuje možnost chybného napojení na minimum..
