Fuji Tecom NPL-100 l

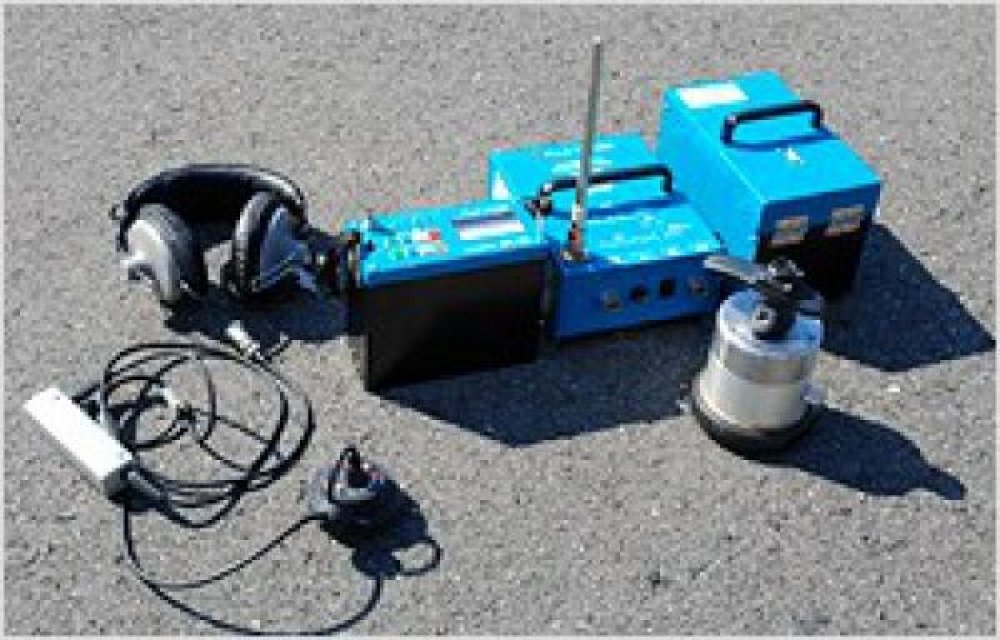

Fuji Tecom NPL-100 lokátor nekovových potrubí Fuji Tecom NPL-100 je pokročilý nástroj určený pro hledání nekovových potrubí. Pomocí "vibrátoru" připojeného k výstupu vedení, vysílá zvukové vlny přes vodu v potrubí. Tyto zvukové vlny jsou detekovány senzorem NPL-100 a pomocí citlivého přijímače, což umožňuje přesné sledování potrubí. Intenzita signálu a frekvence mohou být dálkově ovládány z přijímače, dokud se uživateli nepodaří nastavit optimální rezonanci potrubí. Navíc, NPL-100 má nyní i automatické nastavení funkce pro ladění rezonančního kmitočtu všech vedení.Jak můžeme vidět na přiloženém obrázku, signál zvukové vlny je přenášen do vody uvnitř podzemního potrubí pomocí vibrátoru, který je součástí lokátoru NPL-100. Přenášený signál dorazí na zemský povrch. Senzor lokátoru NPL-100 zachytí signál zvukové vlny na zemském povrchu a přijímač ho zesílí, aby mohl být signál přenášen do sluchátek a znázorněn na měřiči.Pro účely předběžného průzkumu, lokátor NPL-100 umožňuje detekovat umístění, směr a ohyb všech typů vodního potrubí, což pomáhá předcházet poškození potrubí a zmapovat správné nákresy. Signál zvukové vlny lokátoru NPL-100 není ovlivněn magnetickým polem a filtr zabudovaný do přijímače zachycuje externí rušivé zvuky, jako je doprava a zvuk kroků. Uživatel může naladit frekvenci zvukové vlny v rezonančním bodě každého potrubí pomocí dálkového ovládání na principu rádiových vln umístěného po straně přijímače. Lokátor NPL-100 je schopen lokalizovat nekovová potrubí, jako jsou například potrubí z azbestu a PVC, stejně jako kovová potrubí včetně železných potrubí s izolačními spojkami. Toto všechno díky vysoké citlivosti a pokročilým funkcím, které NPL-100 nabízí, se jedná o velmi efektivní nástroj pro průzkum potrubí.   Sestava vysílače se skládá z: OscilátoruVibrátoruAntény2 x Spojovacího kabeluAdaptéru měřiče Sestava přijímače se skládá ze: ZesilovačeSenzoru (snímače)SluchátekHliníkový přenosný kufříku Oscilátor Zdroj: 12V DCSpotřeba energie: 50WFrekvence: 50-500HzRozsah provozní teploty: -10 °C až +55 °CVelikost: 170 (Š) x 210 (D) x 120 (H) mmVáha: 1.35kg Zesilovač Zdroj: LR6 baterie 1.5V x6 kusů (9V DC)Spotřeba proudu: 110mAZesílení: 120dBFrekvence: 80-500HzRozsah provozní teploty: -10 °C až +55 °CVýkon sluchátek: 8W (stereofonní typ)Ukazatel úrovně: Měřící jehlaVelikost: 170 (Š) x 75 (D) x 140 (H) mmVáha: 1.25kgSenzor (snímač)Typ: piezolelektrický senzor (akcelerační)Citlivost: 0.7V/g (při 400Hz)Velikost: φ 80x50mmHmotnost: 0.5kg
