Fnirsi LC1020E

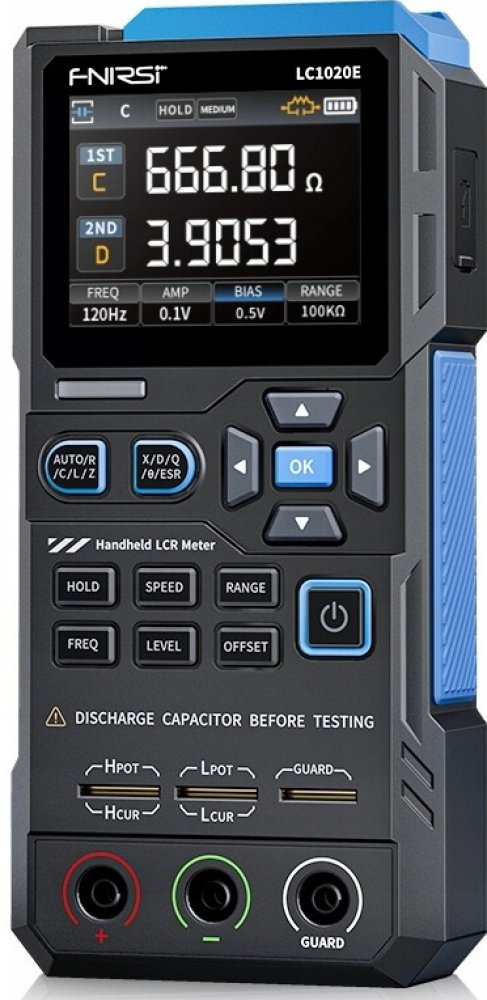

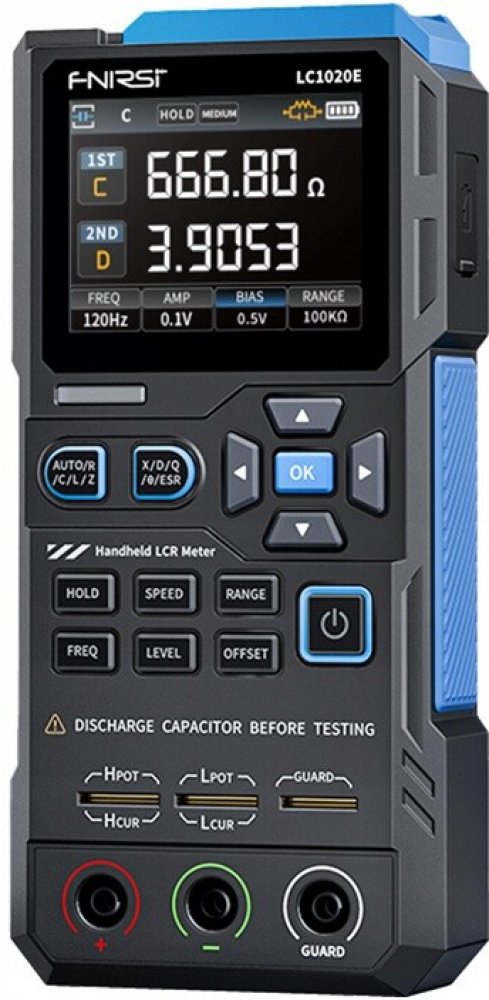

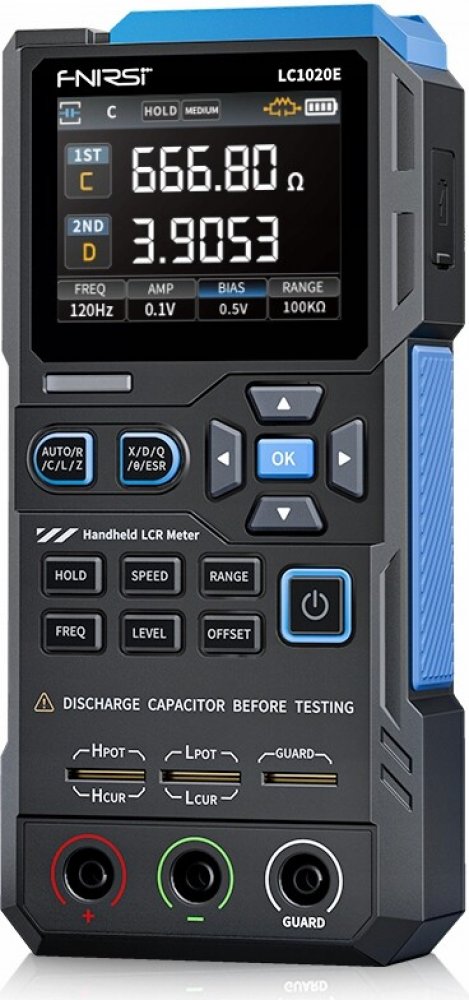

FNIRSI LC1020E - Profesionální 4,5místný LCR metr s TFT displejem
Přesný tester součástek s přesností ±0,05 %, měřením dvou parametrů a pokročilými funkcemi, jako je režim třídění a Kelvinovo měření. Ideální pro laboratorní, výrobní a terénní použití.
Klíčové vlastnosti
- Extrémně přesné měření
Základní přesnost ±0,05 % s 4,5místným rozlišením pro profesionální testování
- Inteligentní automatická detekce
Okamžitá identifikace R/L/C součástek s automatickým přepínáním režimů
- Vícefrekvenční analýza
5 testovacích frekvencí (100 Hz–100 kHz) a 3 úrovně napětí (0,1 V–0,6 V)
- Duální TFT displej
Současné zobrazení hodnot L/C/R/Z s X/D/Q/θ/ESR
- Pokročilé testovací režimy
Funkce třídění, vestavěné polarizační napětí (0,5 V) a 4vodičové Kelvinovo měření
Technické specifikace
Parametr
Specifikace
Displej
2,8" TFT LCD (4,5místný hlavní/základní displej)
Testovací frekvence
100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
Rozsah měření
L: 0,1 μH–100 H | C: 1 pF–100 mF | R: 10 mΩ–10 MΩ
Základní přesnost
±0,3 % (typicky ±0,05 % pro většinu rozsahů)
Testovací porty
3vodičové a 5vodičové (4vodičové Kelvinovo)
Baterie
3000 mAh Li-ion (více než 8 hodin provozu)
Přesnost měření
Kapacita (C)
Rozsah100 Hz1 kHz10 kHz100 kHz
1 mF–100 mF5 % ±5d3 % ±5d--
1 μF–1 mF1 % ±4d0,5 % ±5d2 % ±5d3 % ±4d
1 nF–1 μF-0,3 % ±2d0,4 % ±2d1 % ±4d
1 pF–1 nF-2 % ±2d1,5 % ±2d2 % ±4d
Indukčnost (L)
Rozsah100 Hz1 kHz10 kHz100 kHz
1 H–100 H2 % ±5d2 % ±5d--
1 mH–1 H0,4 % ±5d0,3 % ±2d0,4 % ±3d2,5 % ±5d
Pokročilé funkce
- Režim třídění: Nastavení jmenovitých hodnot s tolerancí 0,1 %–99,9 % pro pozitivní/negativní hodnocení
- Záznam dat: Zaznamenává historii měření se statistikami pozitivních/negativních výsledků
- Systémová kalibrace: Kalibrace otevřeného/zkratovaného obvodu pro přesné testování
- Uživatelské nastavení: Nastavení jasu displeje, jazyka, automatické vypnutí (5–60 min)
Provozní požadavky
Pro optimální přesnost:
- Pracujte při teplotě 20 °C ±2 °C a vlhkosti ≤80 %.
- Před kritickými měřeními nechte zařízení 30 minut zahřát.
- Při změně testovacích zařízení vždy proveďte kalibraci otevřeného/zkratovaného obvodu.
- Pro všechna měření používejte testovací zásuvky na předním panelu.

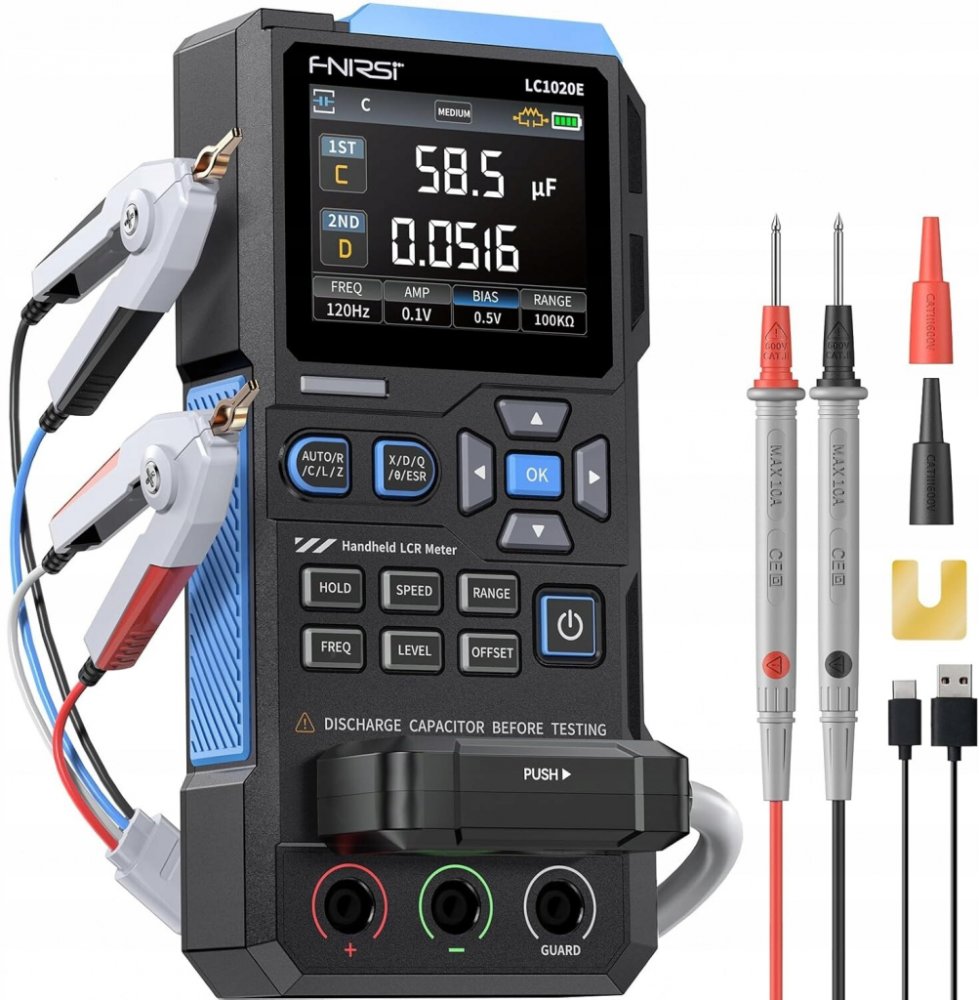

Obsah balení
- LCR metr LC1020E
- USB-C kabel
- Kelvinovy testovací svorky
- Zkratovací deska
- Červené/černé měřicí vodiče
- Uživatelská příručka
