Fnirsi DST-210

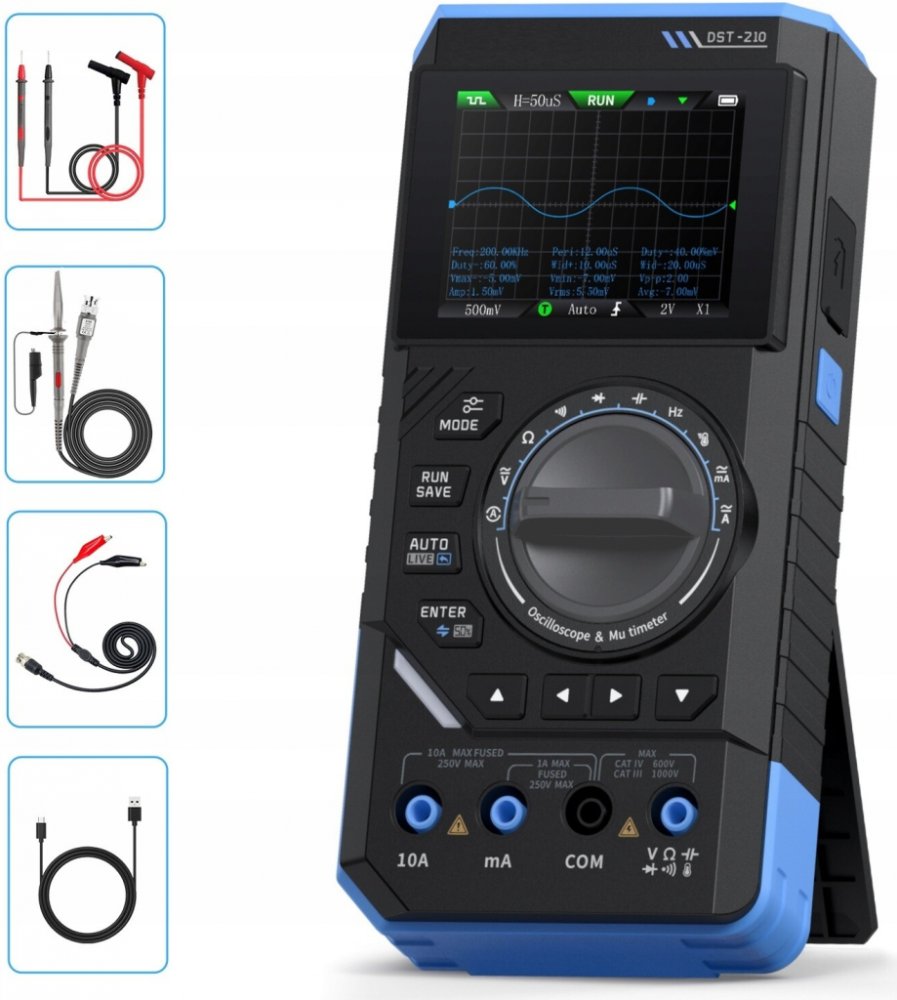

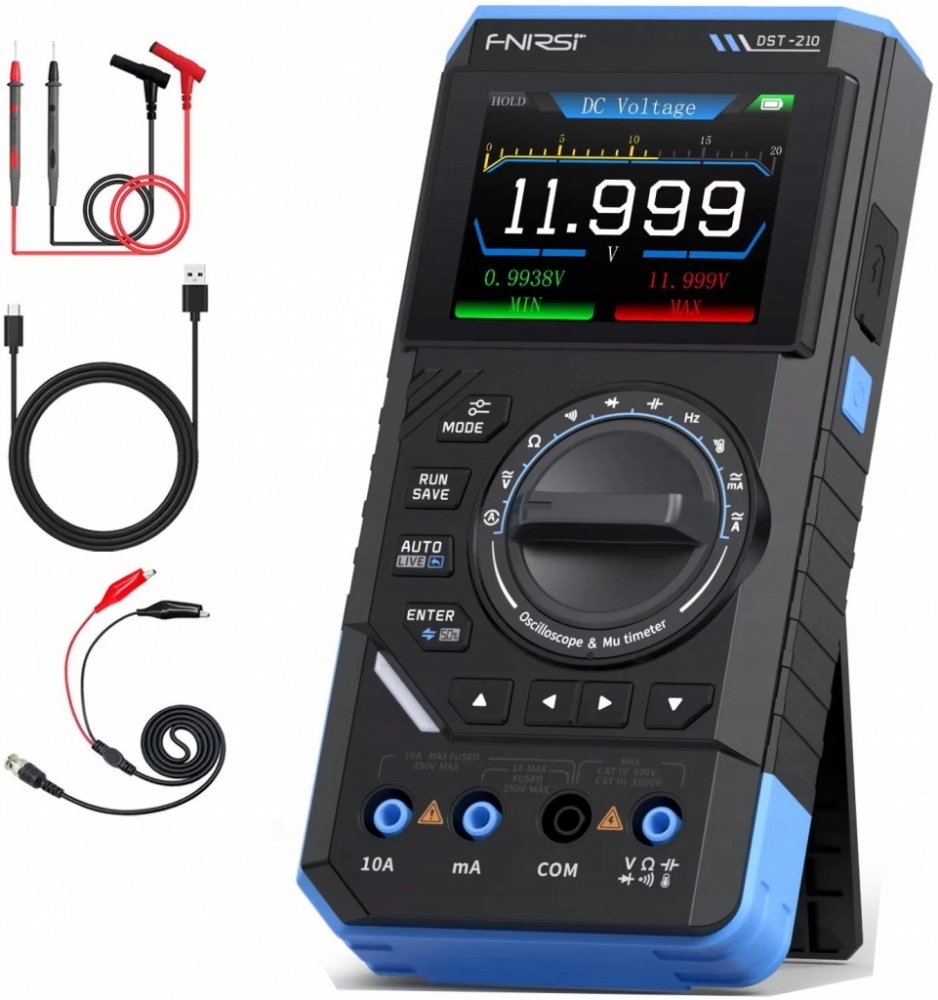

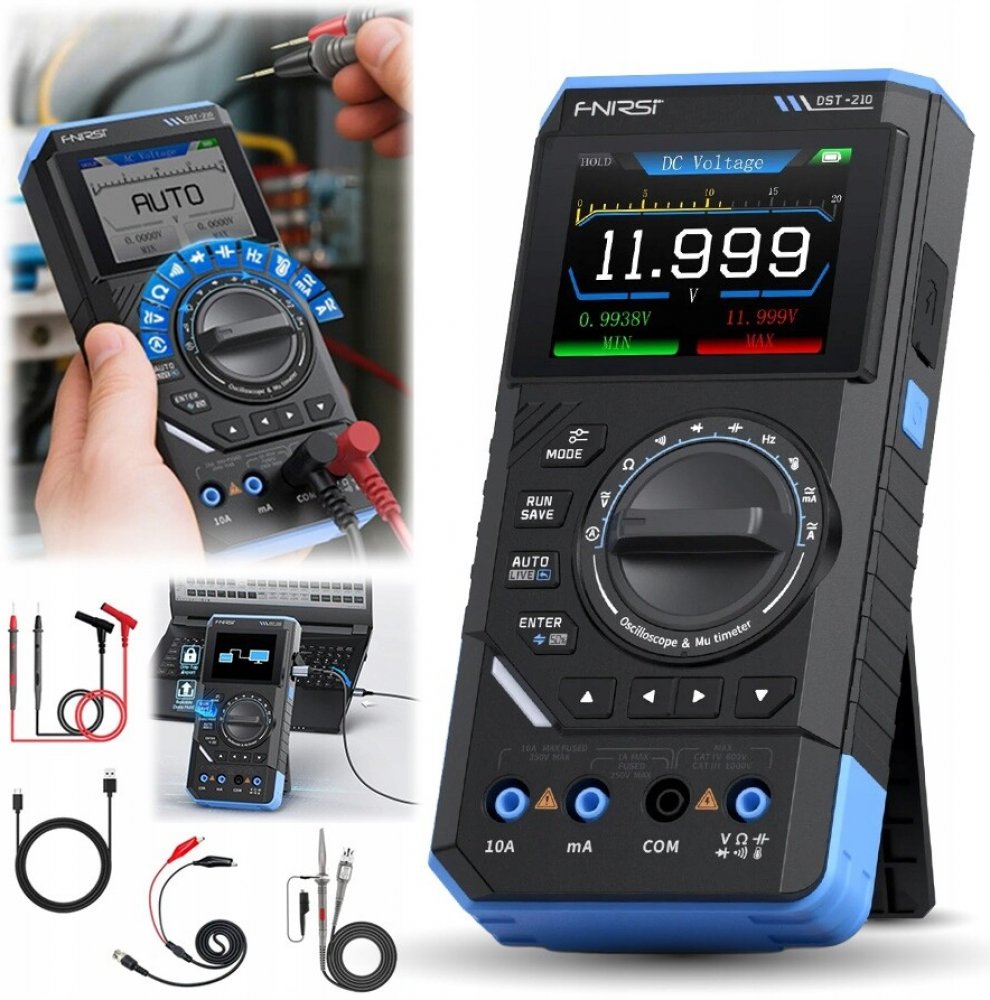

FNIRSI DST-210 Ruční digitální multimetr, osciloskop a generátor signálu 3v1
FNIRSI
FNIRSI DST-210 (a jeho základní verze DST-201) je přenosné multifunkční zařízení, které kombinuje osciloskop, generátor signálu a plnohodnotný digitální multimetr. Díky efektivnímu vzorkování, širokému souboru měřících funkcí a přehlednému barevnému displeji se stává ideálním nástrojem pro techniky, školní laboratoře i kutily. Model DST-210 nabízí navíc vyšší vzorkovací frekvenci a širší pásmo pro detailní analýzu vlnových průběhů.
Osciloskop s ochranou do ±400 V

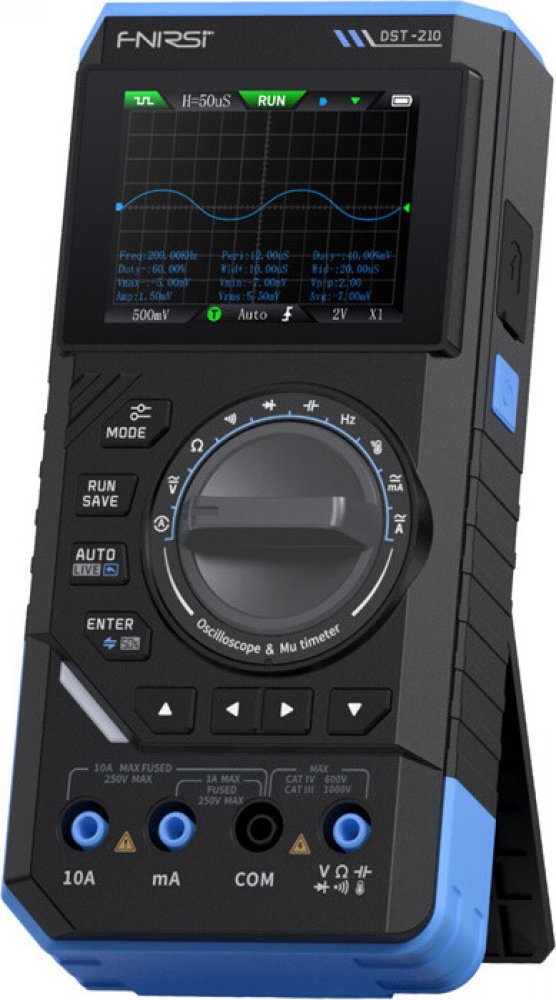

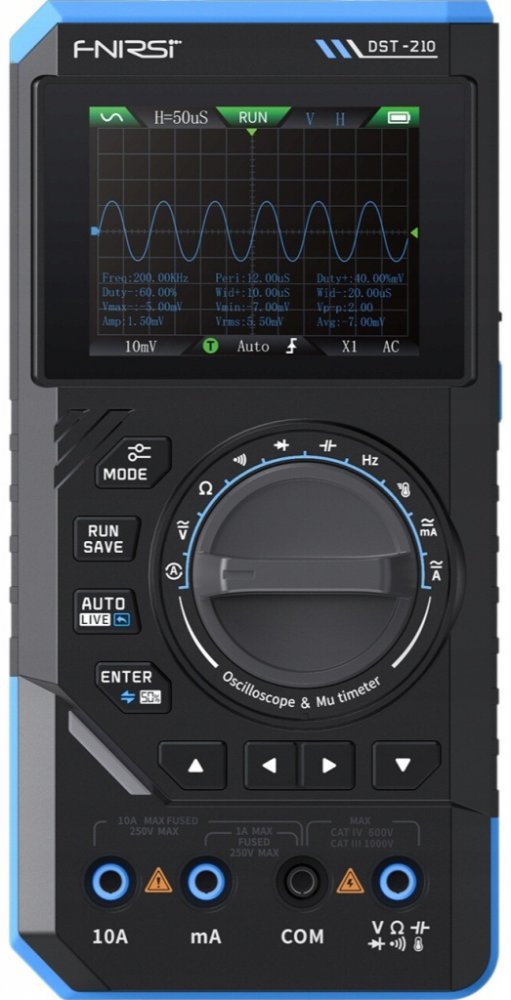

Osciloskopická část zařízení umožňuje monitorování elektrických signálů s analogovou šířkou pásma až 10 MHz a vzorkovací rychlostí 48 MSa/s. Nabízí možnosti spouštění (Auto / Normal / Single), měření narůstajícího nebo klesajícího svahu, citlivost od 10 mV/div do 10 V/div, indikaci posunu signálu a zmrazení vlny (HOLD). Zařízení podporuje automatické měření důležitých parametrů, jako je efektivní hodnota (RMS), frekvence, perioda, průměrná hodnota, Vpp nebo koeficient naplnění. Vstupní impedance je 1 MΩ a vstupní napětí může dosáhnout až ±400 V při použití sondy 10:1.
Generátor signálů s 13 tvary průběhu
Vestavěný generátor signálů podporuje až 13 různých forem vln s výstupní amplitudou 0.1 V–3.0 V a frekvencí ­otáčky až 10 kHz. V případě obdélníkových a pilovitých průběhů lze pracovní cyklus regulovat v rozmezí 0 až 100 %. To bude oceněno při simulaci vstupních signálů, testování obvodů a při ladění analogových nebo digitálních zařízení.
Výkonný multimetr pro všechny typy měření
Multimetrová část zvládne vše, co se od moderního měřiče očekává – napětí AC/DC až 1000 V / 750 V, proud až 9.999 A, odpor až 19.999 MΩ, kapacitu až 99.99 mF, frekvenci až 9.999 MHz a teplotu až 1300 °C. Samozřejmostí je měření diod, akustický test kontinuity, indikace neutrálního a fázového vodiče (LIVE), záznam hodnot (HOLD) a automatické přepínání rozsahů.
Průhledná konstrukce a dlouhá životnost
Zařízení je vybaveno 2.8palcovým barevným TFT displejem s nastavitelným podsvícením, který přehledně zobrazuje všechny parametry. Napájení zajišťuje akumulátor s kapacitou 3000 mAh, který vydrží v pohotovostním režimu až 15 hodin. Díky kompaktním rozměrům (177 × 87 × 34 mm) a hmotnosti cca. Zařízení o hmotnosti 300 g je ideální pro práci v terénu nebo v omezeném prostoru. Nabíjení probíhá přes moderní USB-C vstup (5 V/1 A).
Technické parametry
Obecné parametry
- Displej: 2.8“ TFT barevný
- Jazyky systému: angličtina, čínština
- Napájení: USB-C (5 V / 1 A)
- Kapacita baterie: 3000 mAh, Li-Ion
- Doba provozu na baterii: až 15 hodin v pohotovostním režimu
- Rozměry: 177,4 × 87,5 × 34,5 mm
- Hmotnost: cca 300 g
- Pracovní teplota: 0 – 40 °C
Osciloskop
- Vzorkovací frekvence: 48 MSa/s
- Analogová šířka pásma: 10 MHz
- Časová základna: 500 ns – 20 s
- Vertikální citlivost: 10 mV/div – 10 V/div
- Vstupní impedance: 1 MΩ
- Zkušební napětí: sonda 1:1: 80 Vpp (±40 V), sonda 10:1: 800 Vpp (±400 V)
- Spouštění: Auto / Normální / Jednotlivá
- Svahy spouštění: Narůstající / Opadající
- Úroveň spouštění: Nastavitelná s indikací
- Zmrazení vlny (HOLD): Ano
- Automatické měření: Max, Min, AVG, RMS, Vpp, Frekvence, Perioda, Duty Cycle
Multimetr Napětí DC a AC
- Rozsah: 1.9999 V / 19.999 V / 199.99 V / 1000 V (DC)
- Přesnost: ±(0.5 % + 3)
- Rozsah: 1.9999 V / 19.999 V / 199.99 V / 750.0 V (AC)
- Přesnost: ±(1.0 % + 3)
DC a AC proud
- Rozsah: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A (DC)
- Přesnost: ±(1.2 % + 3)
- Rozsah: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A (AC)
- Přesnost: ±(1.5 % + 3)
Odpor
- Rozsah: 199.99 Ω – 19.999 MΩ
- Přesnost: ±(0.5 % + 3) až ±(2.0 % + 3) v závislosti na rozsahu
Kapacita
- Rozsah: 9.999 nF – 99.99 mF
- Přesnost: ±(2.0 % + 5) až ±(5.0 % + 20)
Frekvence
- Rozsah: −55 °C až 1300 °C
- Přesnost: ±(2.5 % + 5)
Další funkce
- Test diody: ano
- Tester kontinuity (s bzučákem): ano
- Detekce fázového vodiče (LIVE/N): ano
- Datum HOLD / zmrazení hodnoty: ano
Generátor signálů
- Počet výstupních forem: 13 typů signálů
- Frekvenční rozsah: 0 – 10 kHz
- Amplituda: 0.1 V – 3.0 V
Zařízení kombinuje osciloskop, generátor signálu a digitální multimetr, barevný TFT displej, výdrž baterie až 15 hodin, vstup USB-C
