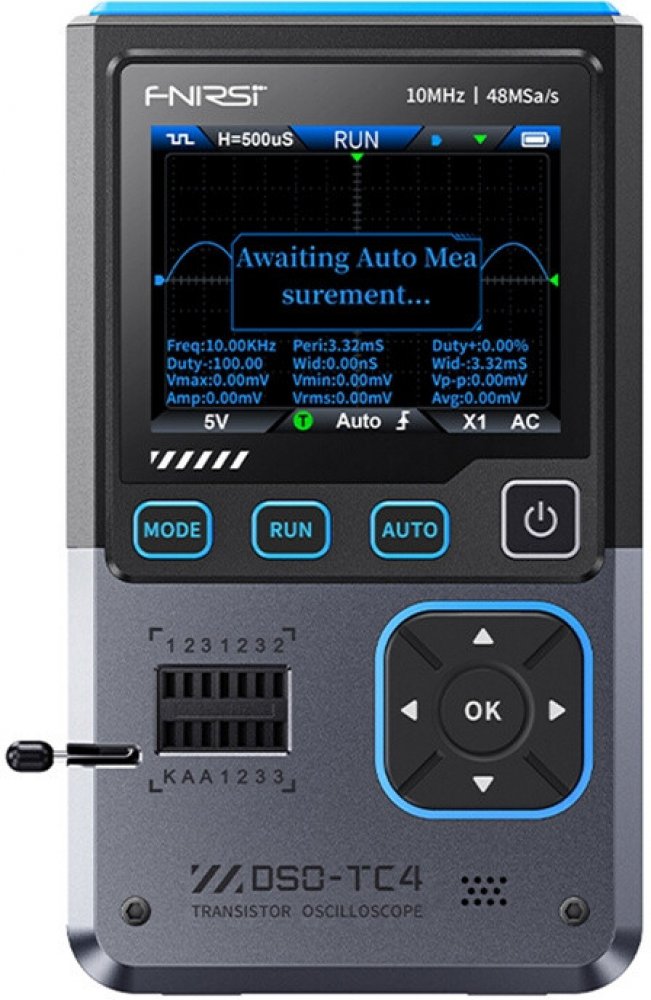

Fnirsi DSO-TC4

Přenosný mini osciloskop 3 v 1 FNIRSI DSO-TC4
FNIRSI DSO-TC4 je zařízení, které v sobě spojuje tři funkce: digitální osciloskop, tester elektronických součástek a generátor signálu. Díky kombinaci analýzy průběhů s funkcemi rozpoznávání součástek a testování signálů se osvědčí v servisních aplikacích. Inteligentní funkce Anti-Burn navíc chrání vstupní obvod před poškozením při nesprávném připojení měřicích sond. Díky tomu je používání zařízení bezpečné i pro méně zkušené uživatele.
Měřicí funkce a analýza signálu

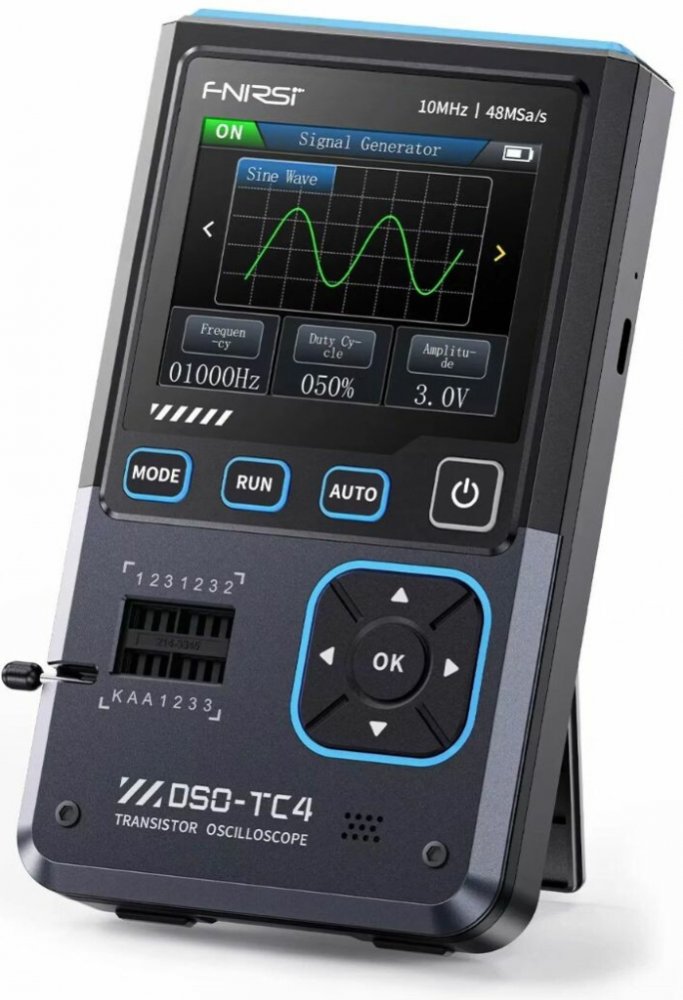

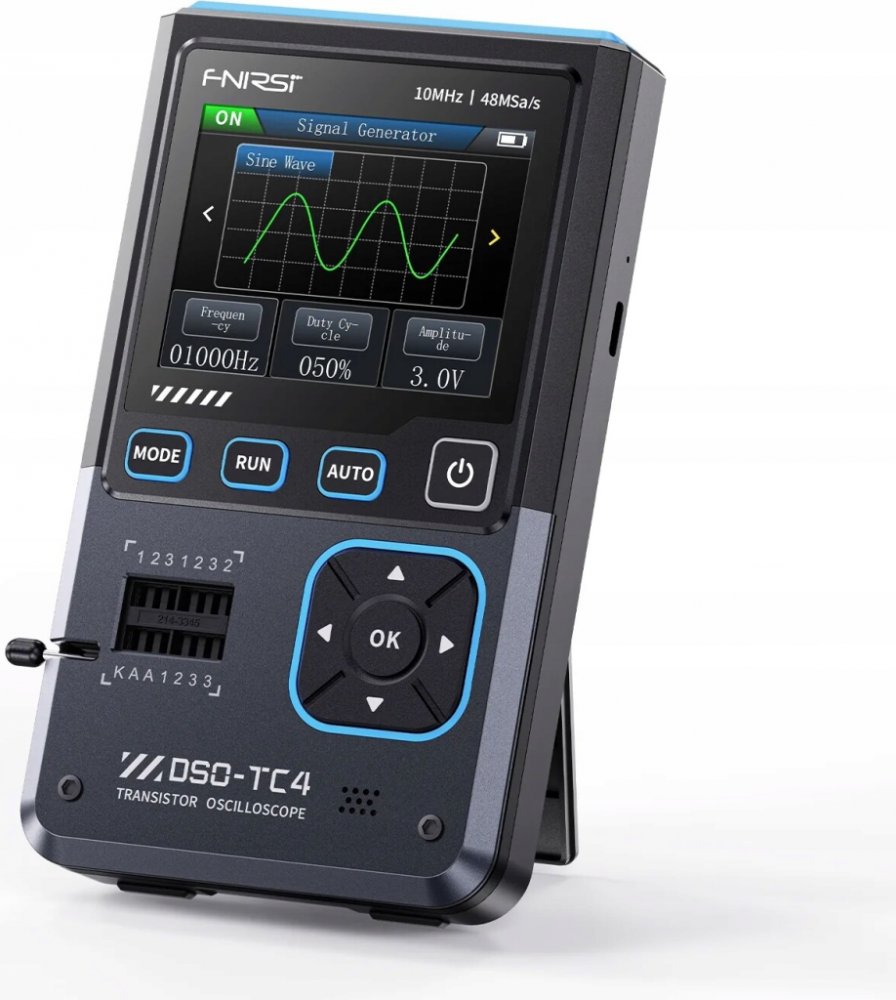

Zařízení nabízí šířku měřicího pásma až 10 MHz a vzorkovací frekvenci 48 MSa/s. Dokáže zobrazit průběhy s vysokou podrobností a přesností, což umožňuje analýzu napěťových signálů v reálném čase. Díky 13 předdefinovaným průběhům a frekvencím v rozsahu 0-50 kHz (amplituda 0,1-3,0 V) umožňuje generátor signálu simulovat různé provozní podmínky obvodů.
Rozsáhlé možnosti testování součástek

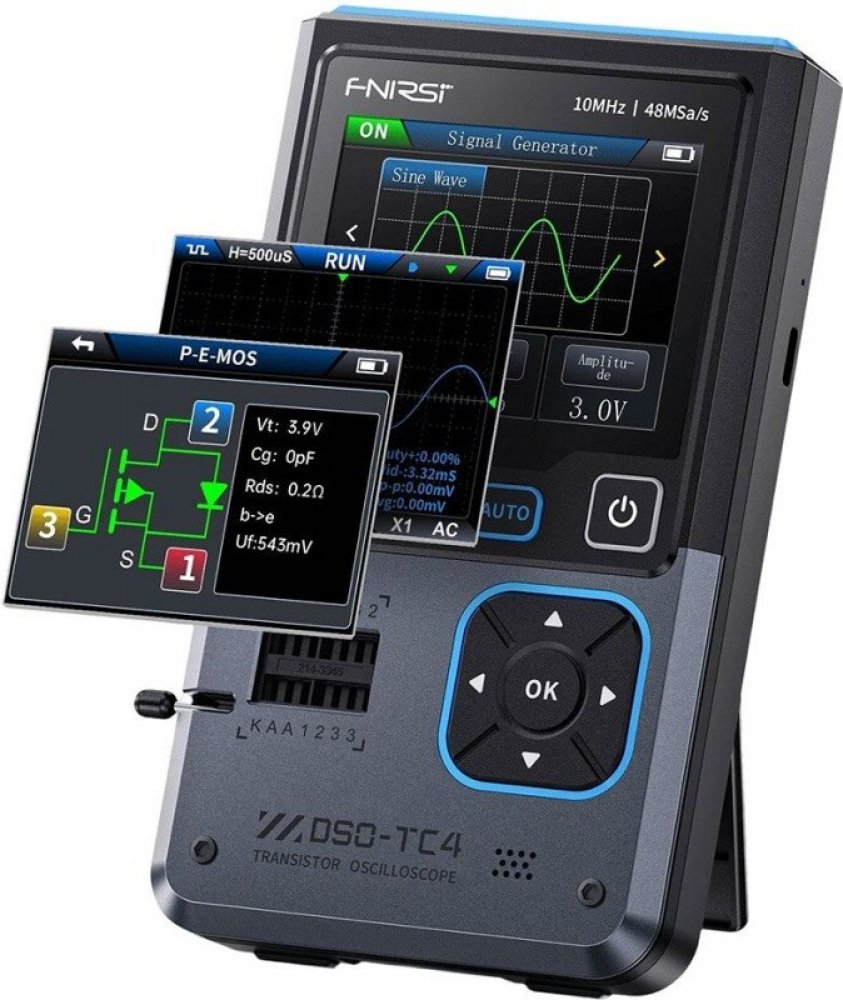

Integrovaný tester součástek automaticky rozpoznává diody, tranzistory (včetně MOSFET), rezistory, kondenzátory a další pasivní a aktivní součástky. Díky testovacím zásuvkám a inteligentní detekci součástek je možná rychlá diagnostika a identifikace parametrů.
Pohodlné ovládání
Barevný 2,8palcový TFT displej poskytuje snadno čitelné údaje a grafy. Uživatelské rozhraní podporuje osm jazyků, což usnadňuje konfiguraci přístroje. Ovládací panel je navržen pro rychlý přístup ke klíčovým funkcím, jako je automatický režim, pauza a změna režimu.
Připojení a napájení
Osciloskop je vybaven portem USB-C pro nabíjení a přenos dat. Možnost exportu průběhů do počítače usnadňuje další analýzu a archivaci výsledků. Vestavěná lithium-iontová baterie s kapacitou 1 500 mAh zajišťuje dlouhý provoz zařízení a automatický režim spánku prodlužuje provozní dobu mezi jednotlivými nabitími.
Přiložená stránka
- osciloskop
- Sonda P1600
- krokosvorka
- 3x testovací háčky
- uživatelská příručka
- nabíjecí kabel USB-C
- adaptér

Osciloskop
Výrobce
Fnirsi
Model
DSO-TC4
Displej
Barevná obrazovka TFT 2,8 palce
Podsvícení
Nastavitelný jas
Napájení
USB typu C (5V/1A)
Baterie
Lithium-iontová 3,7 V, 1500 mAh
Jazyky
8 jazyků (včetně čínštiny, angličtiny, němčiny, portugalštiny, japonštiny, španělštiny, korejštiny, ruštiny)
Rozměry
Přibližně 90 × 142 × 27,5 mm
Hmotnost
186 g
Vzorkovací frekvence v reálném čase
48MSa/s
Analogová šířka pásma
10 MHz
Vstupní impedance
1MΩ
Režim vazby
AC/DC
Rozsah testovacího napětí
Sonda 1:1 - 80Vpp (±40V); sonda 10:1 - 800Vpp (±400V)
Vertikální citlivost
10mV/div - 10V/div (rozsah X1)
Vertikální posun
Nastavitelný s indikací
Rozsah časové základny
50ns-20s
Režimy spouštění
Automatický / Normální / Jednorázový
Typ spouště
Vzestupná hrana, Klesající hrana
Úroveň spouště
Nastavitelná s indikací
Průběh zmrazení
Ano (funkce HOLD)
Automatické měření
Hodnoty Max, Min, průměr, RMS, Vpp, frekvence, perioda, faktor plnění (pracovní cyklus)

Tranzistory
Dioda
Rozsah: Úbytek napětí
