FC Pilotix H743-WING V3 Advanced

FC Pilotix H743-WING V3 Advanced
Pilotix

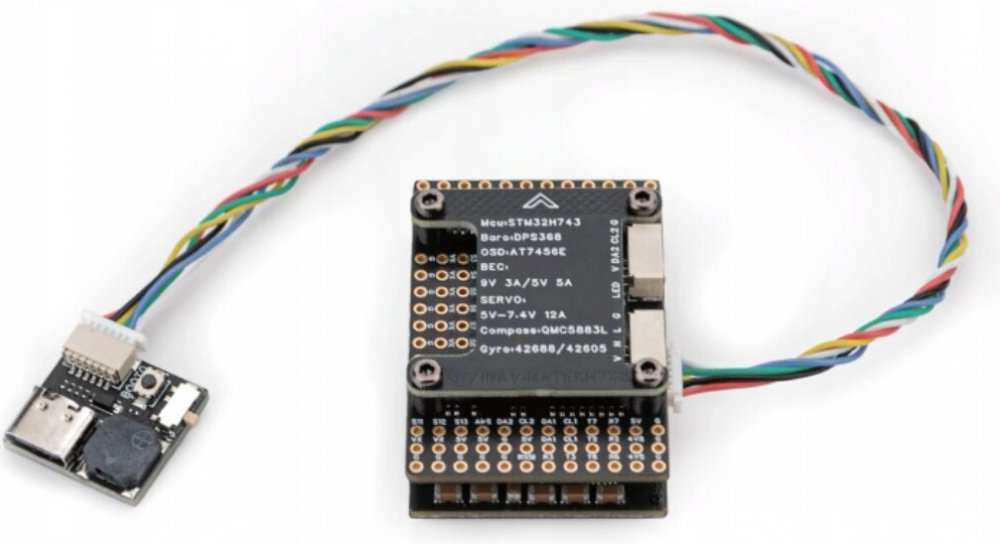

Letový regulátor Pilotix H743-WING V3 Advanced
H743-WING V3 je vysoce výkonný letový regulátor pro aplikace UAV, optimalizovaný pro stabilitu, přesnost a robustní výkon. Díky své kompaktní a lehké konstrukci je ideální pro širokou škálu pokročilých systémů UAV.
Klíčové vlastnosti:
- MCU: STM32H743VIH6 s 2 MB Flash a 1 MB RAM. Pracovní frekvence: 480MHz.
- Gyroskopy: ICM-42688-P a ICM-42605) optimalizované pro UAV.
- Barometr: DPS368 od společnosti Infineon Semiconductor, vodotěsný podle normy IPX8 pro vynikající přesnost.
- Připojení: 13 výstupních portů PWM s možností rozšíření sběrnice CAN pro další výstupy.
- Řízení napájení: Napájení: vestavěné zdroje BEC poskytují celkový výkon až 130 W pro připojená zařízení.
- Úložiště: Slot na kartu TF (max. 32 GB) pro rozsáhlé zaznamenávání dat.
Specifikace:
MCU: STM32H743VIH6
Gyroskop: ICM-42688-P + ICM-42605 duální
Barometr: DPS368
Kompas: QMC5883L
OSD: Analogové/HD OSD
7xUART, 13xPWM, 2xI2C, 1xCAN, 4xADC (VLT2, CURR2, ASPD, RSSI),
Vestavěný 9V BEC
Přepínač videa: Duální přepínač CAM na desce PinIO
BLACKBOX: Slot pro TF kartu na palubě, maximální kapacita 32 GB
Vstupní napětí: 12-28V DC (3-6S LiPo)
BEC: 5V/6,2V/7,4V 12A (servo) & 5V 5A (ostatní zařízení) & 9V 3A (VTX a kamera)
Firmware: INAV: MATEKH743 Ardupilot: MATEKH743
Rozměry a hmotnost: 30,5 mm*44,5 mm*7,5 mm
Hmotnost: 27 g
Stáhnout dokumentaci
Balení obsahuje:
1x Letový regulátor Pilotix H743-WING V3 Advanced.
- Mounting Size: 30.5x30.5mm
- Power Supply: 3-6S
- Processor Type: H743
- Montážní velikost: 30.5x30.5mm
- Napájení: 3-6S
- Typ procesoru: H743
