FAKRO ESV 01 55x78

Lemování pro ploché střešní krytiny Fakro ESV






Popis

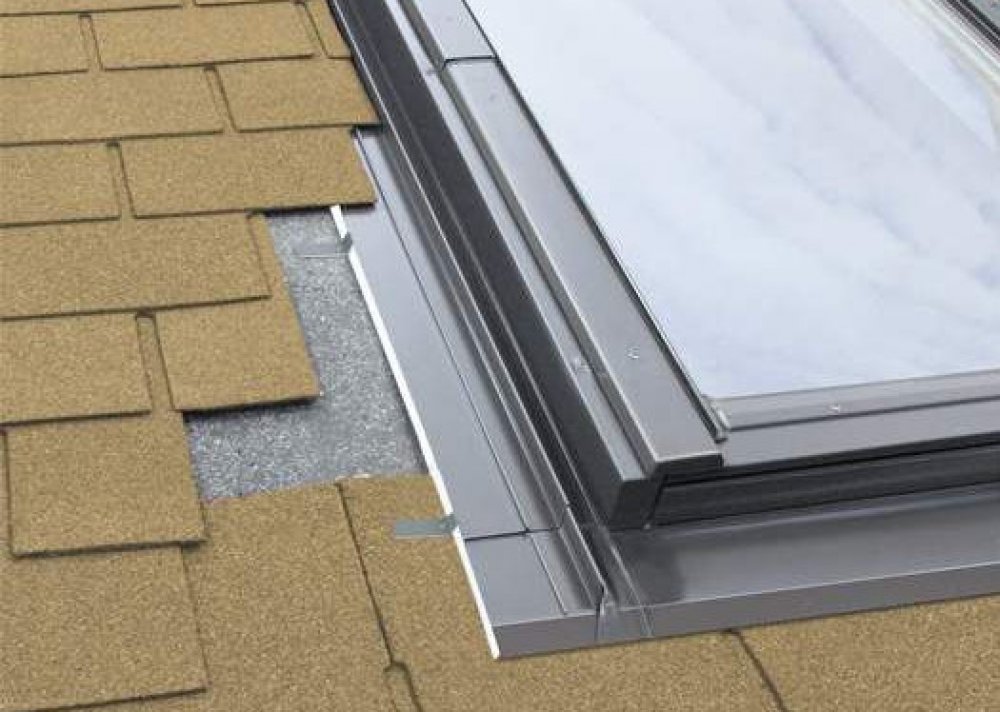

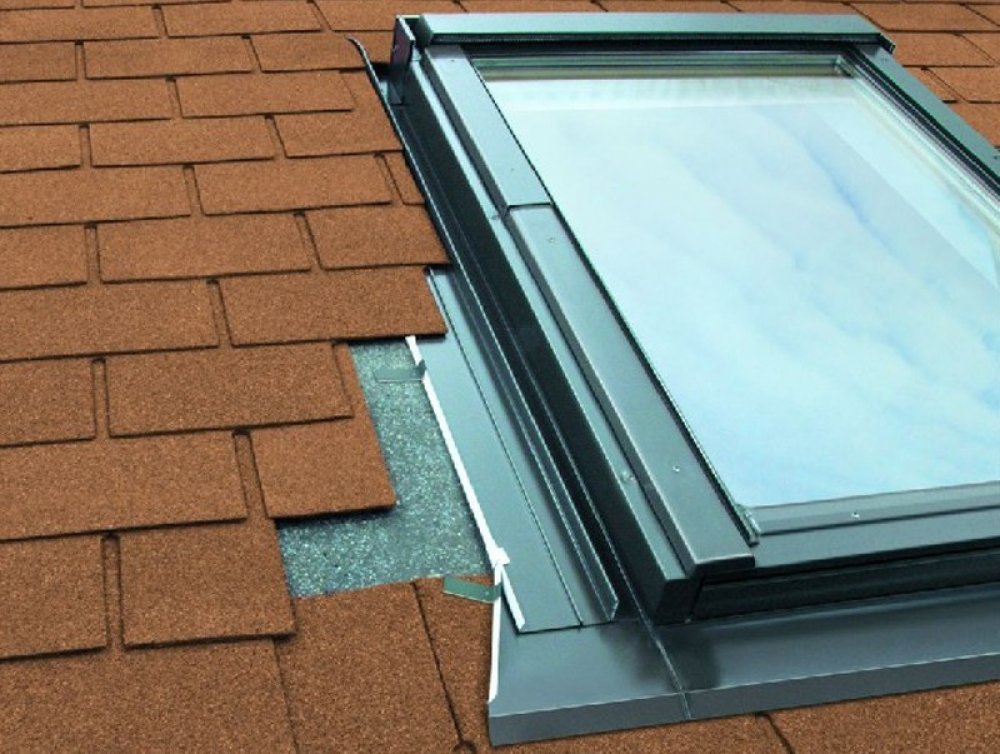

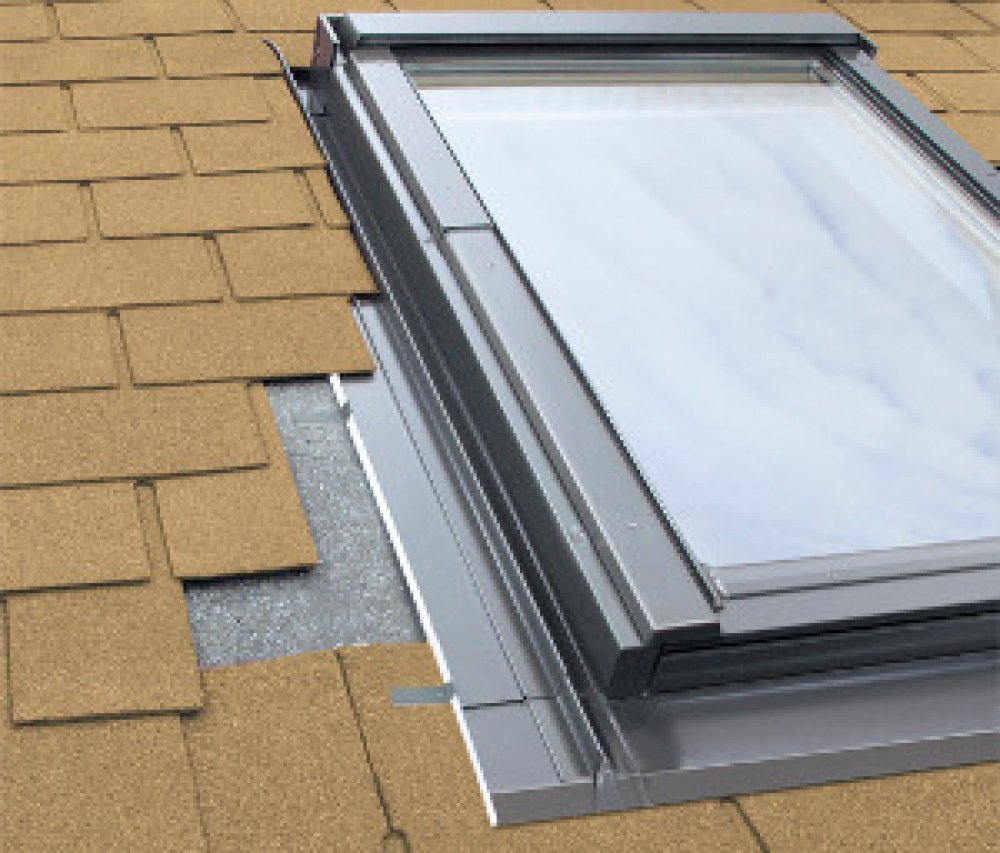

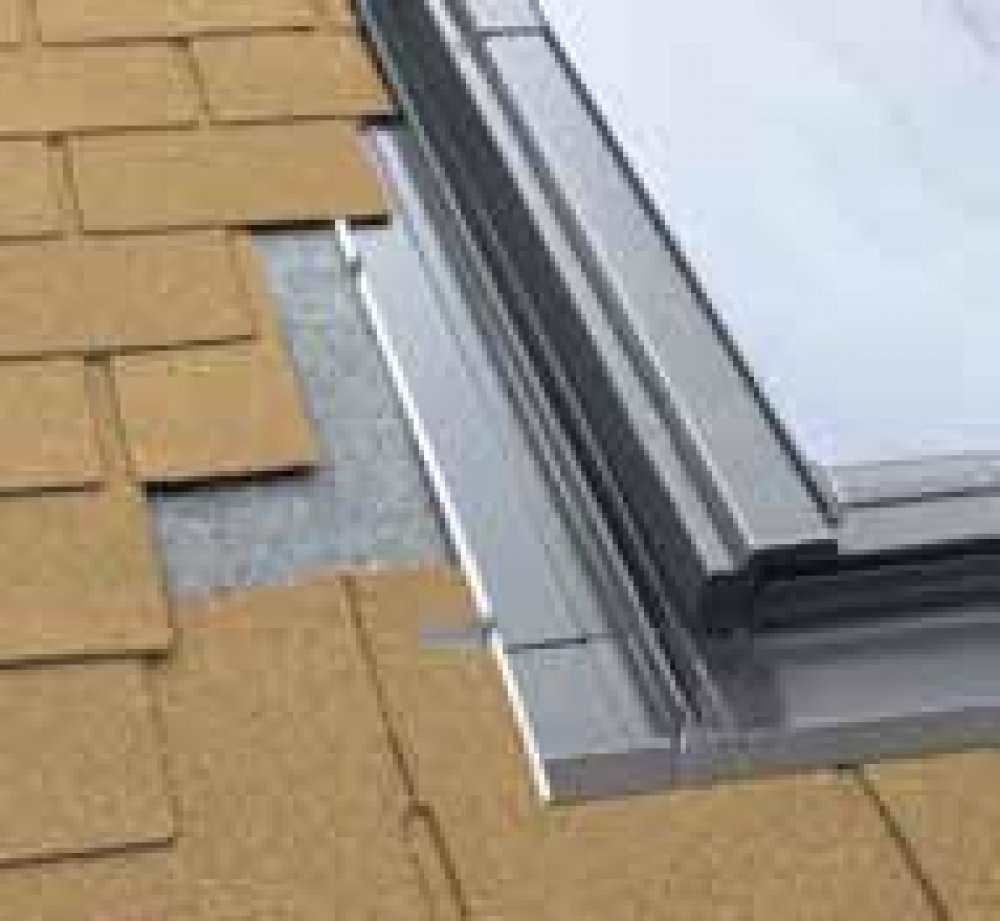

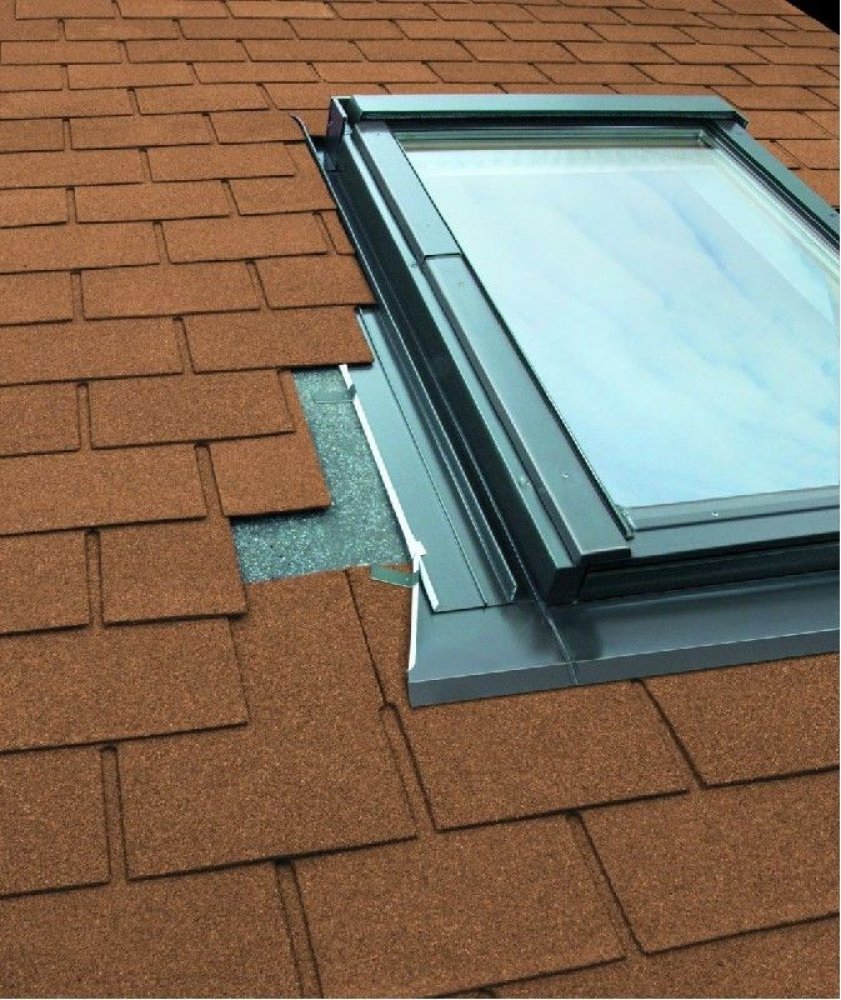

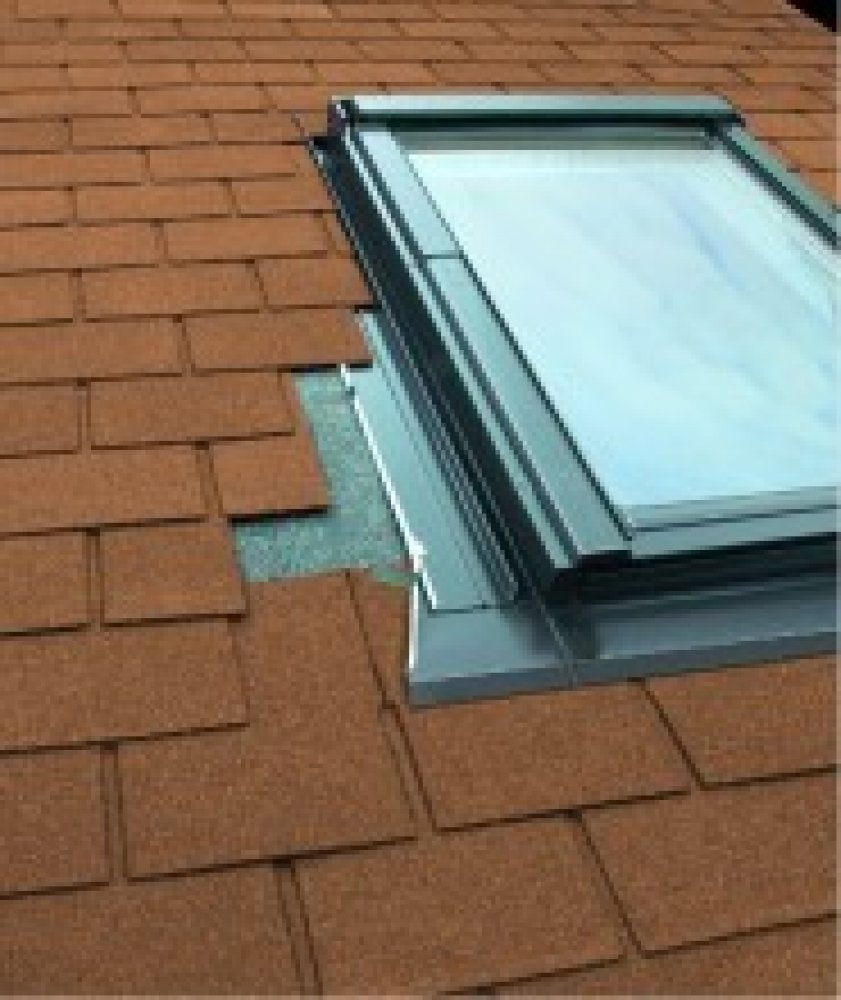

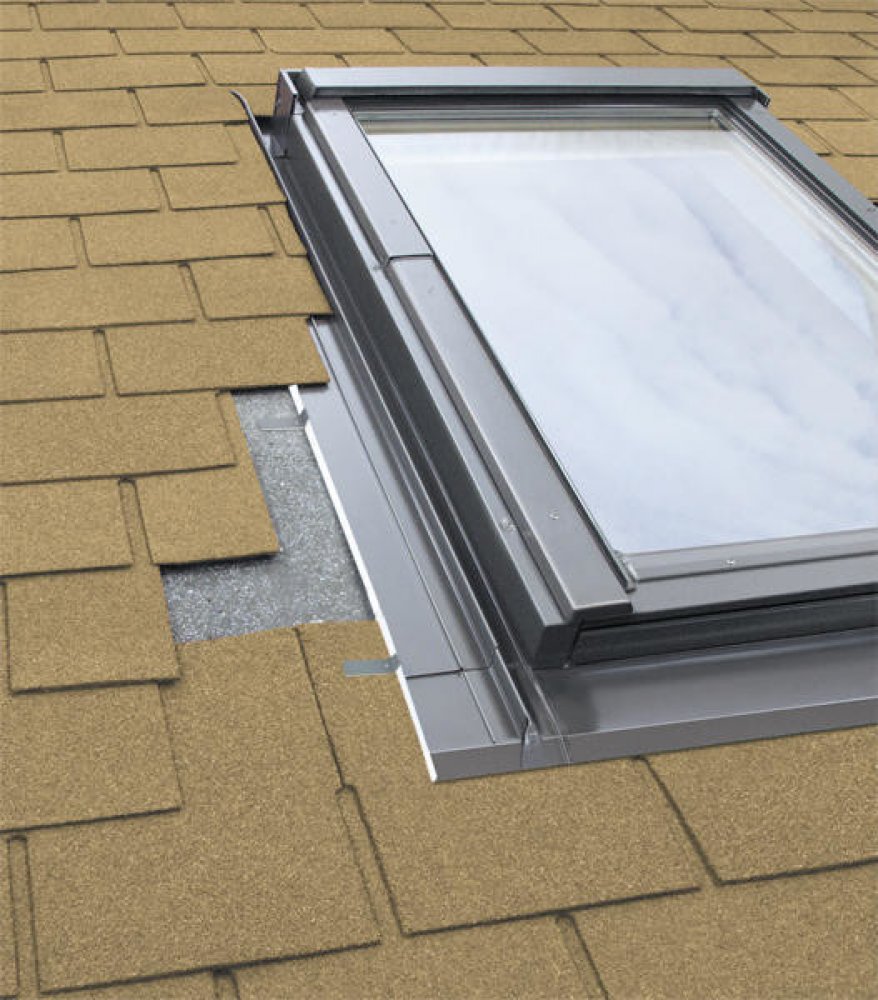

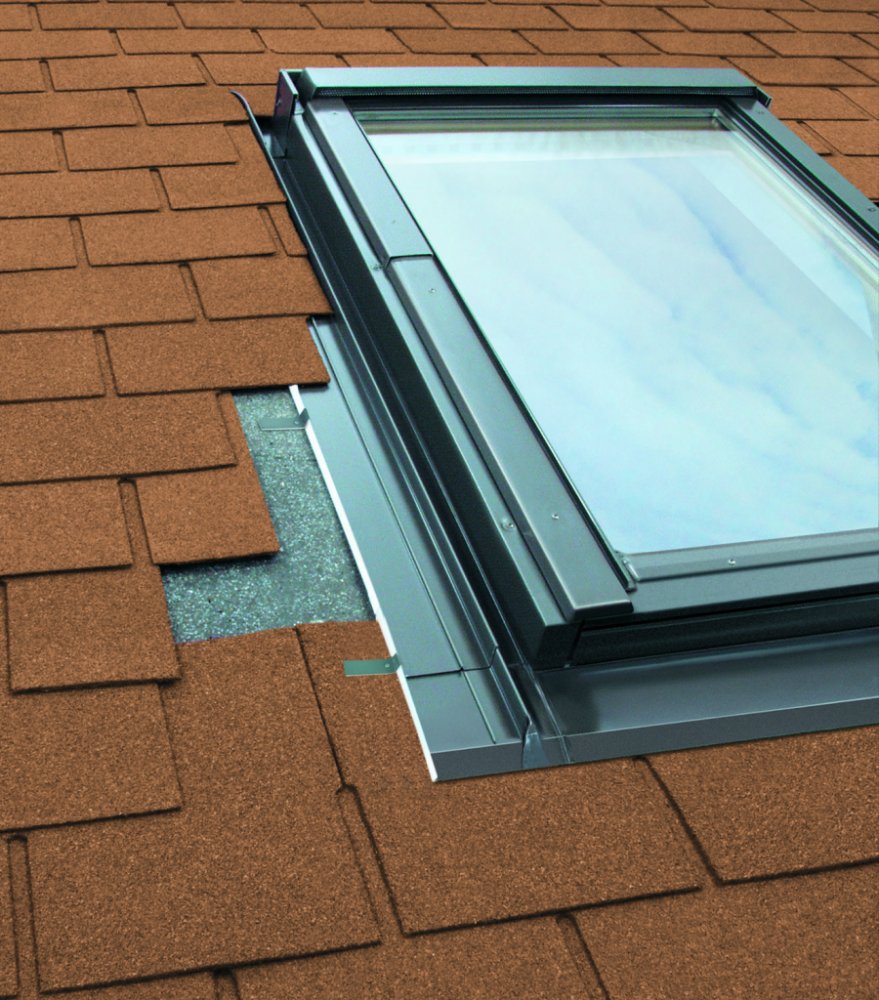

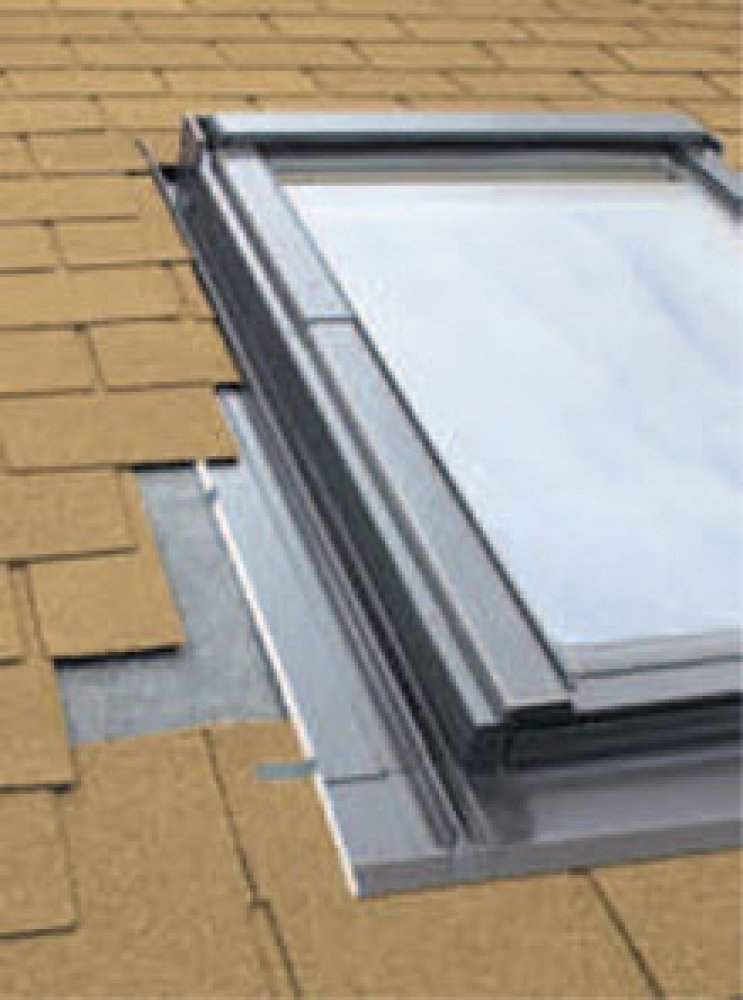

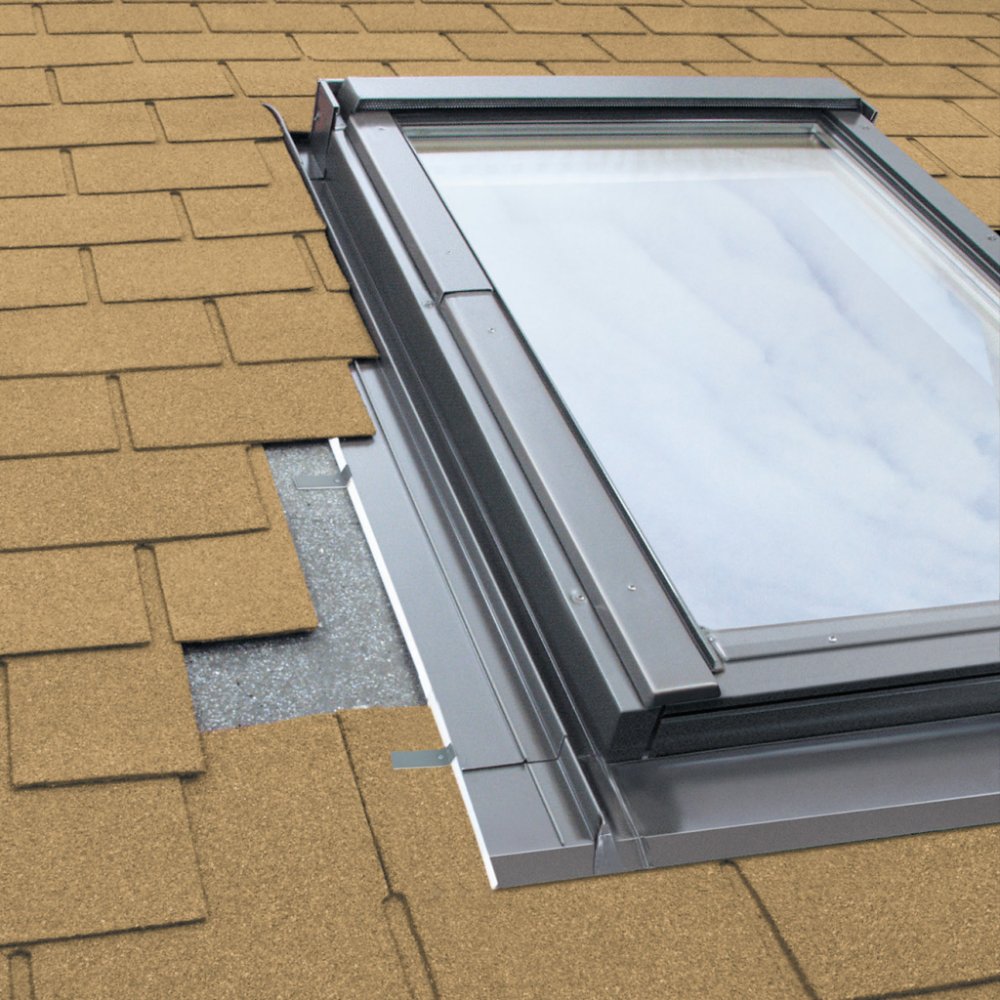

Těsnící lemování ES umožňuje těsné spojení okna s plochými střešnimi krytinami s tloušťkou do 10 mm (2 vrstvy x 5 mm).
Standardně jsou přizpůsobeny pro montáž samostatného okna v ploše střechy. Existuje také v modulové verzi pro montáž oken v  sestavách:


montáž v hloubce V pro vodorovné, svislé a blokové sestavy
montáž v hloubce J pro svislé sestavy

Standardní vzdálenost mezi rámy střešních oken FAKRO je 10 cm.
Toto lemování je dostupné v několika typech, díky čemuž lze okno montovat ve dvou různých montážních hloubkách: V (0), J (–3 cm).
Standardní hloubka montáže okna s použitím těsnícího lemování ES je V - verze ESV.

Rozsah montáže ve střechách se sklonem:
od 15° do 90° pro montážní hloubku V,
od 20° do 90° pro montážní hloubku J.



Konstrukce lemování
Těsnící lemování se skládá ze čtyř zakladních částí (spodní, dvě boční a horní). Spodní část je vybavena butylovou lepicí páskou pro těsné spojení s použitou střešní krytinou.

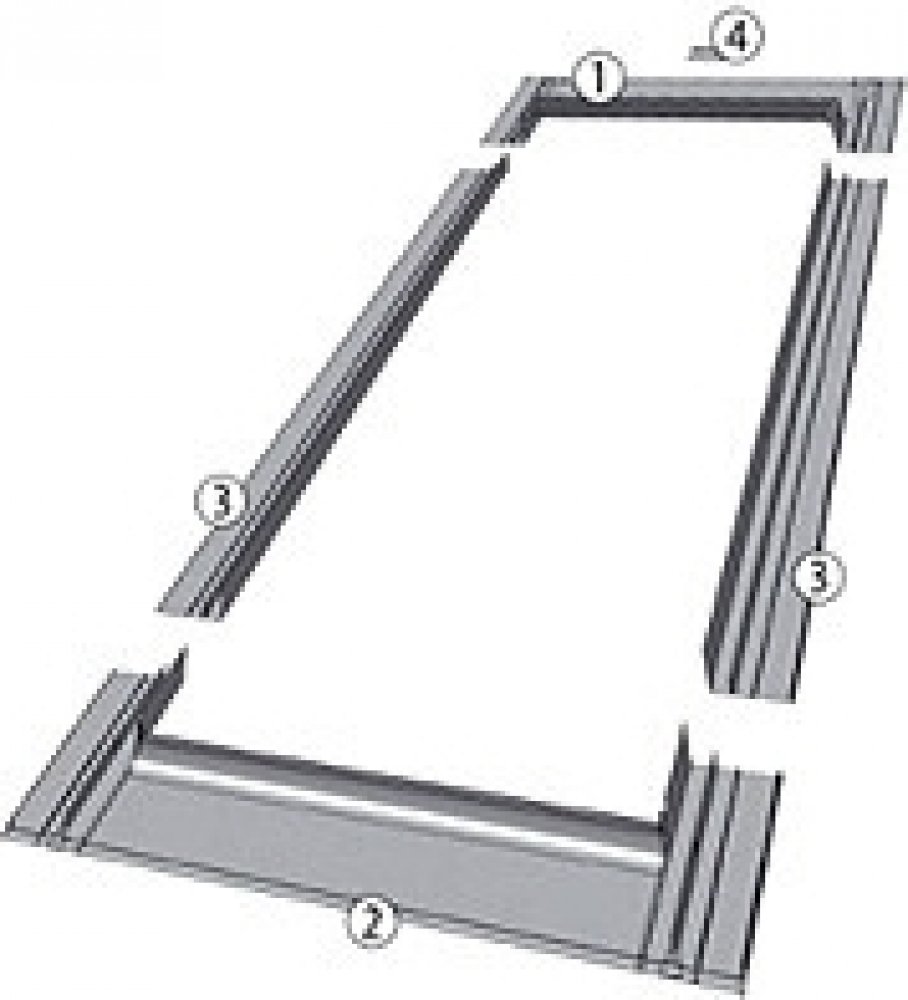

Prvky lemování
1 — horní část lemování
2 — spodní část lemování
3 — boční okapy
4 — háček
