FAG 6201-C-Z-C3 kuličkové ložisko

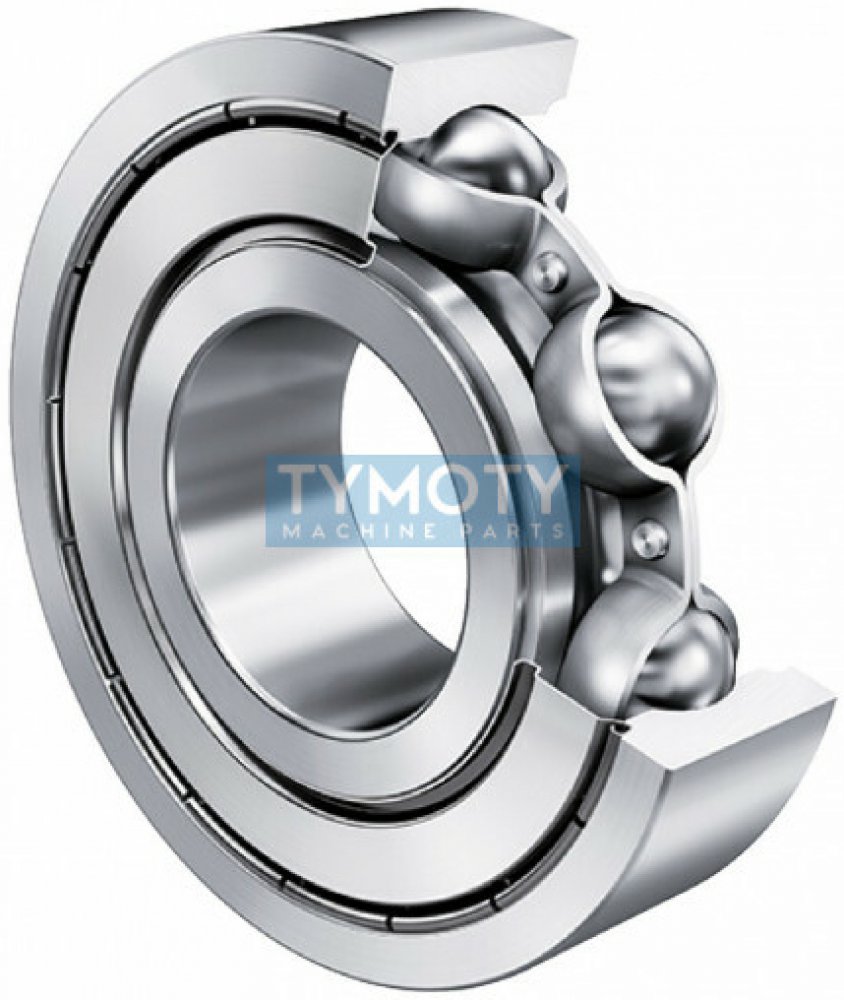

FAG 6201-C-Z-C3 kuličkové ložisko Jednořadé kuličkové ložisko FAG 6201-C-Z-C3 patří do nové generace Generation C, která se vyznačuje optimalizovanou vnitřní konstrukcí pro snížení hlučnosti a tření. Ložisko je vybaveno jednostranným bezkontaktním plechovým krytem (Z) a mírně zvětšenou radiální vůlí C3, což je ideální pro aplikace s vysokými otáčkami nebo možnou tepelnou dilatací. Vykazuje zvýšenou přesnost chodu ve třídě P6 (lepší než standardní PN). Alternativní označení a identifikace Tento produkt je v technické dokumentaci a katalozích uváděn také pod těmito označeními: 6201-C-Z-C3 (-Z-C3) FAG, 6201-C-Z-C3 FAG, 6201-C-Z-C3>V FAG, 6201 CZ C3, 6201-CZ-C3, 6201ZC3, 6201FAG, SCHAEFFLER 6201. Kódy výrobců a identifikátory: EAN 4054372736872, PID 059724714-0030, 10104622. Konstrukční vlastnosti a geometrie Konstrukční řada: Generation C s vylepšenou vnitřní geometrií pro tichý chod. Těsnění: Jednostranný plechový štít (Z) poskytující ochranu proti vniku nečistot při zachování vysokých otáček. Radiální vůle: C3 (skupina 3) – vnitřní vůle větší než normální (CN). Třída přesnosti: P6 (ABEC 3) pro vyšší přesnost rozměrů a chodu. Klec: Lisovaná ocelová klec (JN) s centrováním na valivých tělesech. Materiál: Standardní ložisková ocel, kroužky rozměrově stabilizované do 120 °C. Mazání: Dodáváno bez maziva (nenamazáno), vhodné pro individuální volbu maziva dle aplikace. ParametrHodnota Vnitřní průměr (d)12 mm Vnější průměr (D)32 mm Šířka (B)10 mm Základní dynamická únosnost (Cr)8 000 N Základní statická únosnost (C0r)3 100 N Mez únavového zatížení (Cur)213 N Mezní otáčky (nG)37 000 1/min Referenční otáčky (n?r)24 600 1/min Hmotnost0,034 kg Teplotní rozsah-30 °C až +120 °C Výpočtový faktor (f0)12,3 Typ díryVálcová Vnější kroužekBez příruby / drážky Montážní rozměry a parametry osazení da min: 16,2 mm (Minimální průměr osazení hřídele) Da max: 27,8 mm (Maximální průměr osazení tělesa) ra max: 0,6 mm (Maximální rádius zaoblení) r min: 0,6 mm (Minimální rozměr sražení hrany) D1 / D2: 26 mm / 27,92 mm (Průměry osazení a kalibru vnějšího kroužku) d1 / d2: 18,31 mm / 17,34 mm (Průměry osazení a kalibru vnitřního kroužku) Funkční charakteristika a aplikace Ložisko FAG 6201-C-Z-C3 je navrženo pro vysoké radiální zatížení a může přenášet axiální síly v obou směrech. Díky provedení Generation C dochází k výraznému snížení energetických ztrát v důsledku nižšího tření. Je vhodné pro elektromotory, domácí spotřebiče, obráběcí stroje a převodovky, kde je vyžadován tichý chod a vysoká spolehlivost při teplotách do 120 °C.
