F&F MĚŘIČ SPOTŘEBY ELEKTRICKÉ ENERGIE MID LE-02D

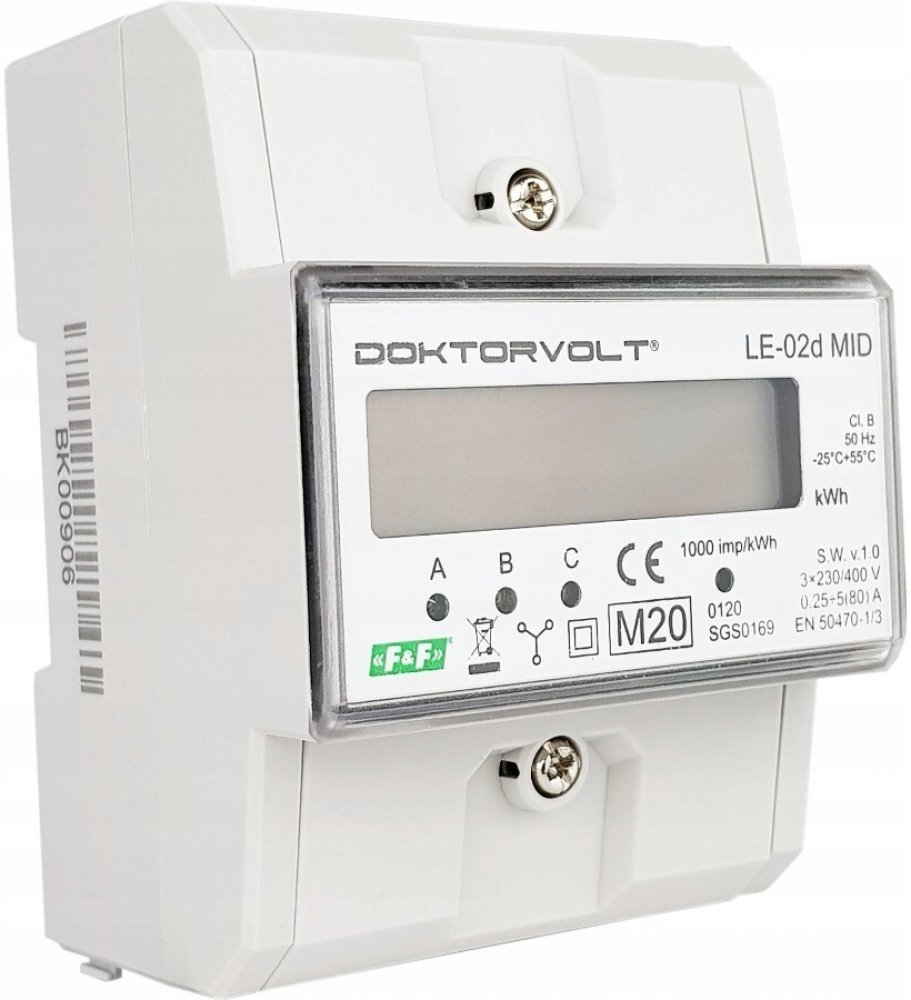

3 fázový měřič spotřeby elektrické energie LE-02d
Vyhovuje směrnici MID
F&F
Třífázový měřič spotřeby elektrické energie. Proud 80A.
V souladu směrnicí MID.
LE-02d je statický (elektronický) kalibrovaný měřič elektrické energie třífázového střídavého proudu v přímém systému.
Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektřině v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED (L1, L2, L3). Součet pulzů ze tří fází signalizovaný blikáním LED (800imp/kWh) přepočítává na energii odebranou v celém třífázovém systému a její hodnota je indikována segmentovým LCD displej. Číslice za desetinnou čárkou označují setiny
(0,01 KWh = 10 Wh).
Indikátor má pulzní výstup SO+ - SO-. To umožňuje připojit další čtecí pulzní zařízení (SO) generované impulsy čítačem. Pro správnou funkci měřiče není nutné připojení dalšího urządzenia.Wskaźnik má možnost plombování krytů vstupních a výstupních svorek, které znemožňují obejít měřidlo.
typ
třífázový
komunikační protokol
nesoulad Směrnice MID 2014/32/EU referenční napětí
3x400 V+N základní proud 5A maximální proud 80A minimální proud měřený 0,04A vlastní odběr měřiče 10VA; 2W rozsah indikace počítadla 0÷99999,99 kWh
pevná počítadlo
(1,25 Wh/imp) 800 imp/kWh
signalizace špičkování
LED červená
pulzní výstup SO+ SO- otevřený kolektor připojovací napětí SO+ SO- max. 30 V DC připojovací proud SO+ SO- max. 27mA doba impulzu SO+ SO- 35ms signalizace odběru proudu 3x LED červené připojovací napětí SO+ SO-
Konektory pro disky a mechaniky: 4 x Serial ATA III 30 V DC
třída přesnosti B připojení šroubové svorky 16mm² provozní teplota -20°C ÷ 50°C rozměry 4,5 modulu (75 mm) schéma připojení montáž na lištu 35 mm krytí IP20 výrobce
F&F označení výrobce LE-02D
EAN
5908312592686
