Esbe ARA 659

SERVOPOHONY ARA600 S PROPORCIONÁLNÍM ŘÍZENÍM

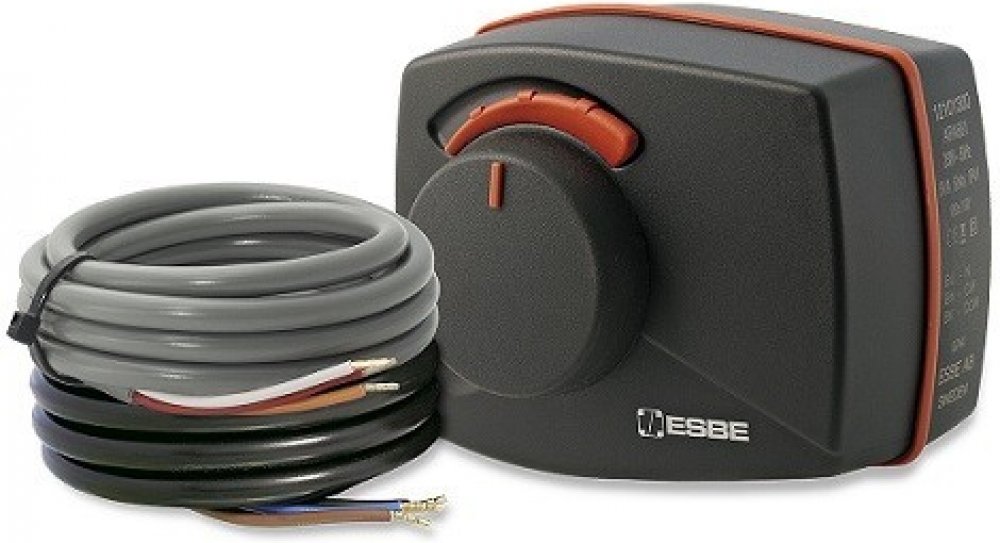

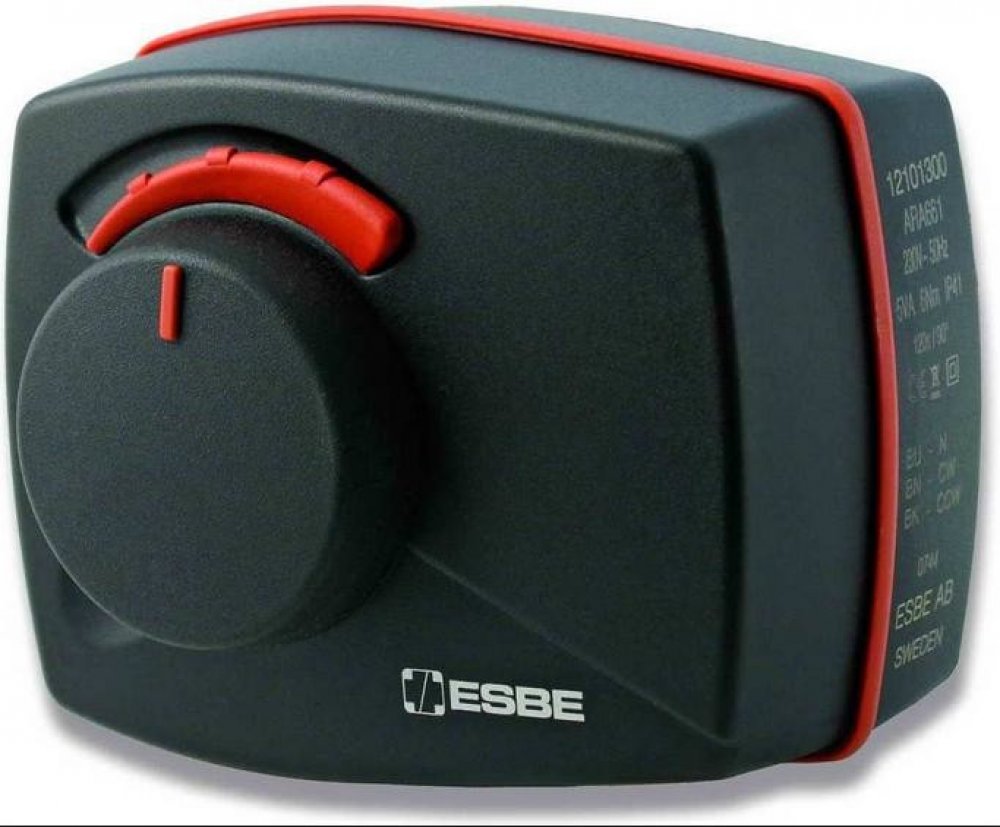

Servopohony řady ARA600 jsou určeny k motorizování otočných směšovacích ventilů dimenzí DN 15-50. Řada ARA6X9 je ovládána pomocí proporcionálního signálu a jsou určeny pro směšovací aplikace. Servopohony mají operační úhel 90° a ventil může být v případě potřeby jednoduše ovládán manuálně, díky vytahovacímu knoflíku na čelní straně servopohonu. Navíc k proporcionálnímu řídicímu signálu může být k řízení použit i 3-bodový řídicí signál. Varianty

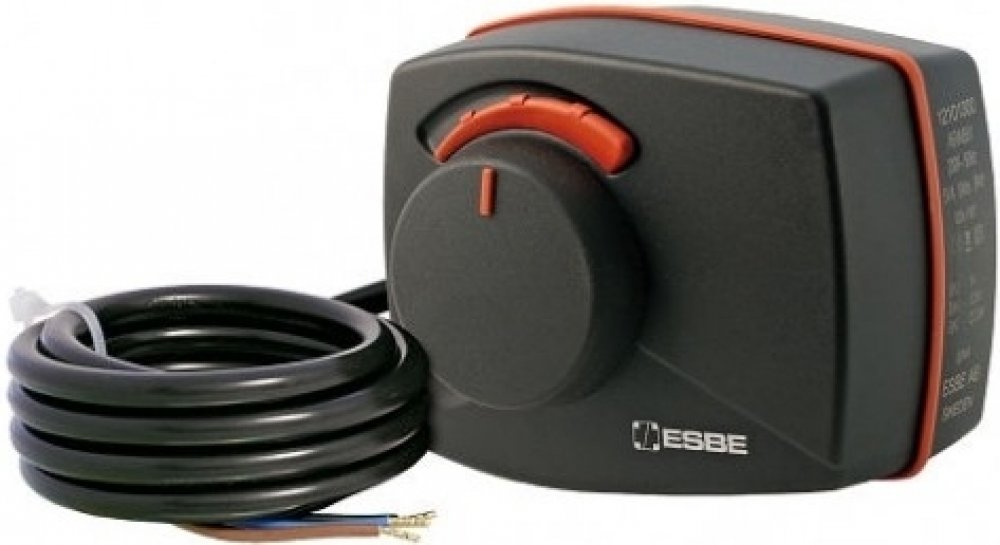

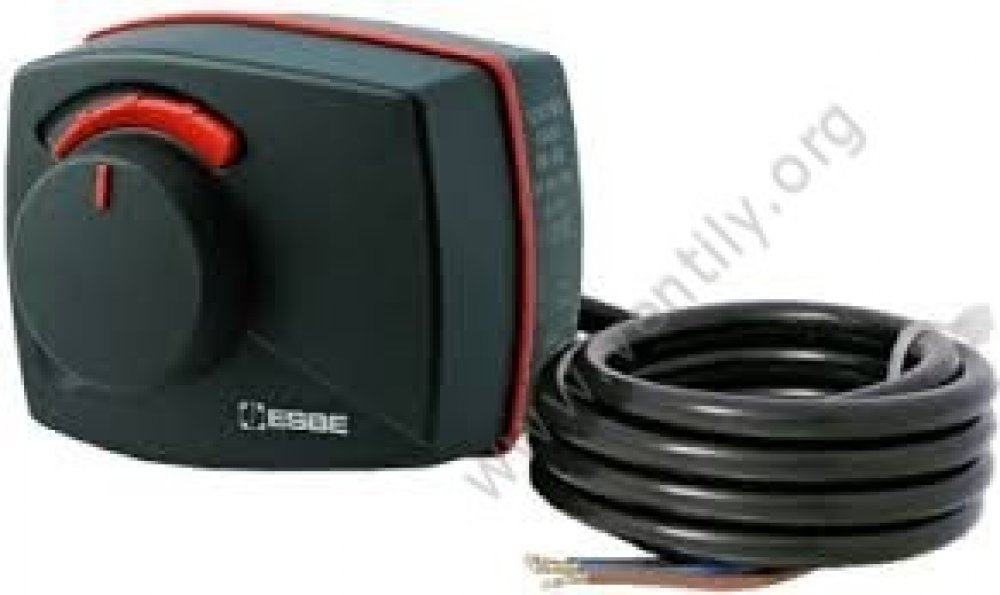

Servopohony řady ARA6X9 jsou dostupné s napájením 230 V nebo 24 V a jsou vybaveny 1,5 metrovým přípojným kabelem. Přídavný spínač je jednoduše nastavitelný pouhým vytažením ovládacího knoflíku a nastavením páčky do požadované polohy, vše je realizovatelné bez nástrojů a demontáže. Servopohony řady ARA 659 mohou být nastaveny na čas běhu 60 a 120 sekund a jsou vybaveny přívodním kabelem v délce 1,5 m. Servopohony řady ARA 639 mohou být nastaveny na čas běhu 15, 30 případně 60 sekund a jsou dodávány s konektorem a vybaveny přívodním kabelem a zástrčkou dle vlastního výběru. Servopohon ARA639 má také přídavné vybavení proporcionálního analogového výstupního signálu pro monitorovací zařízení. Přídavný spínač může být díky inovovanému řešení nastaven manuálně páčkou dostupnou pouze vysunutím ovládacího knoflíku na čelní straně sevopohonu. Vhodné směšovací ventily
Díky unikátnímu, vysoce stabilnímu spojení mezi servopohony řady ARA600 a ventily VRG a VRB je celek mimořádně stabilní a přesný v procesu regulace. Servopohony řada ARA600 jsou aplikovatelné na ventily řady MG, G, F, BIV, T, TM, H i HG. řada VRG100 řada VRG200 řada VRG300 řada VRB100 řada MG řada G řada F ? DN40 řada BIV řada T a TM řada H a HG Montážní sada
Servopohon je dodáván včetně adaptéru (montážní sady) pro připojení na všechny rotační ventily ESBE. Obj. číslo
napájení (vac) DOBA BĚHU 90° (S) ŘÍDÍCÍ SIGNÁL KROUTÍCÍ MOMENT (NM)
12520100
24
15/30/60/120
0..10 V, 2..10 V, 0..20 mA, 4..20 mA
6
12520200
24
45/120
0..10 V, 2..10 V, 0..20 mA, 4..20 mA
6
