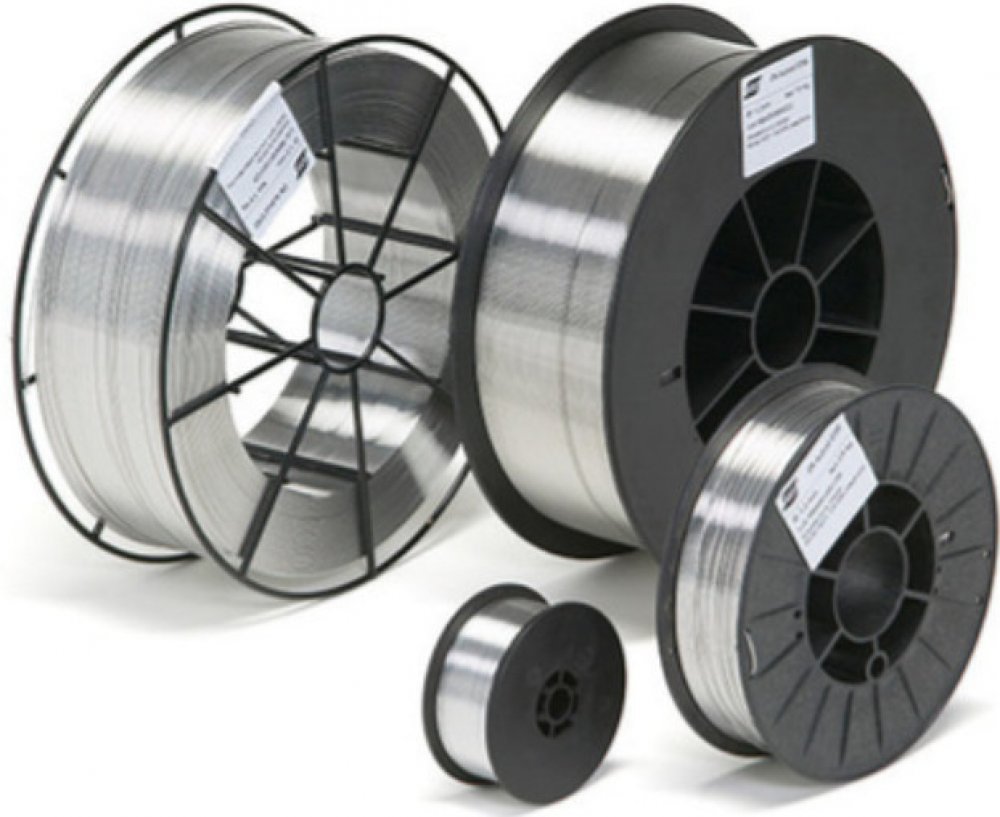

Esab OK Autrod 316LSi Ø 1 mm 15 kg cívka

OK Autrod 316LSi je drát s velmi nízkým obsahem uhlíku pro svařování nerezavějících ocelí typu 18Cr8Ni a 18Cr8Ni3Mo. Obsah křemíku je zvýšen pro zlepšení svařovacích vlastností.
Specifikace
Specifikace
Klasifikace
EN ISO 14343-A : G 19 12 3 L Si
SFA/AWS A5.9 : ER316LSi
Werkstoffnummer : ~1.4430
Schválení
ABS : ER316LSi
CE : EN 13479
CWB : ER316LSi
DB : 43.039.05
DNV-GL : VL 316 L (M13)
DNV-GL : VL 316 L (M13)
UKCA : EN 13479
VdTÜV : 04268
Typ legování
Austenitic (with approx. 8 % ferrite) 19% Cr - 12% Ni - 3% Mo - Low C - High Si
Ochranný plyn
M12, M13 (EN ISO 14175)
Typické vlastnosti v tahu
Podmínky
Mez skluzu
Mez pevnosti v tahu
Prodloužení
AWS
Po svaření
460 MPa
630 MPa
40 %
ISO Tested at 350°C.
Po svaření
340 MPa
440 MPa
26 %
ISO
Po svaření
400 MPa
560 MPa
37 %
Vrubová houževnatost
Podmínky
Testovací teplota
Vrubová houževnatost
AWS
Po svaření
-196 °C
50 J
ISO
Po svaření
20 °C
120 J
Po svaření
-60 °C
95 J
Po svaření
-110 °C
70 J
Po svaření
-196 °C
45 J
Typické složení drátu %
C
Mn
Si
S
P
Ni
Cr
Mo
Cu
N
FN WRC-92
0.012
1.7
0.76
0.013
0.015
11.8
18.4
2.6
0.1
0.052
8
Typického chemické složení svarového kovu v %
C
Mn
Si
S
P
Ni
Cr
Mo
Cu
FN WRC-92
0.02
1.8
0.8
0.015
0.015
12
18.5
2.7
0.1
6
-
-
-
-
-
-
-
-
-
6
Údaje ukládání
Průměr
A
V
Rychlost podávání drátu
Produktivita
0.8 mm
55-160 A
12-24 V
4.0-17.0 m/min
1.0-4.1 kg/h
0.9 mm
65-220 A
15-28 V
3.5-18.0 m/min
1.1-5.4 kg/h
1.0 mm
80-240 A
15-28 V
4.0-16.0 m/min
1.5-6.0 kg/h
1.2 mm
100-300 A
15-29 V
3.0-14.0 m/min
1.6-7.5 kg/h
1.6 mm
230-375 A
23-31 V
5.5-9.0 m/min
5.2-8.6 kg/h
