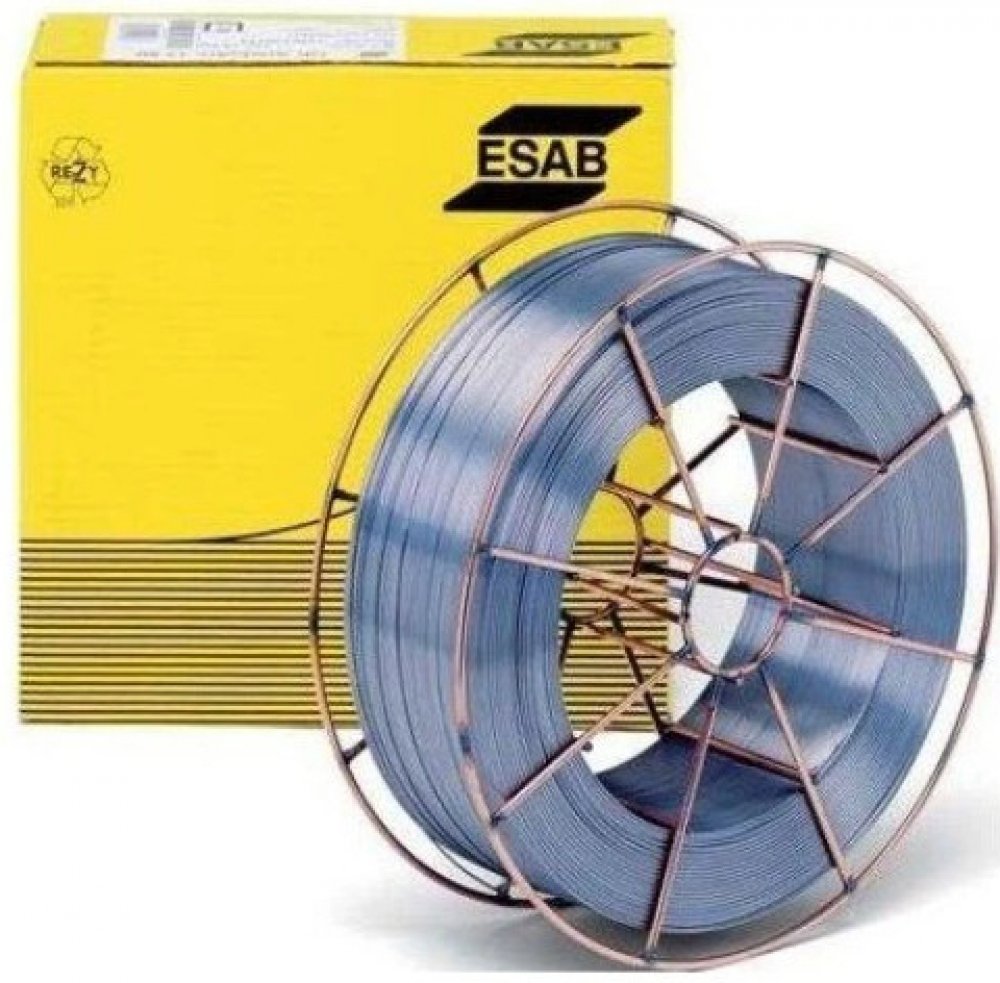

Esab OK Aristorod 12.63 Ø 1 mm 18 kg cívka

Nepoměděný svařovací drát nové generace je určený pro svařování běžných konstrukčních i jemnozrnných ocelí s mezí kluzu do 460 MPa při použití vysokých svařovacích parametrů na mechanizovaných a robotizovaných pracovištích. Je dodáván též v osmihranných sudech MARATHON PAC(TM).
MIG dráty s optimalizovanou chemií
Díky optimalizovanému chemickému složení, které snižuje četnost oprav po svařování, jsou dráty ESAB z uhlíkových a nízkolegovaných ocelí pro svařování metodou MIG vždy dobrou volbou s ohledem celkové pořizovací a provozní náklady.
Možnost výběru z řady velikostí bubnů
Marathon Pac je jedinečný systém velkokapacitních lepenkových bubnů, který společnost ESAB dodává pro širokou řadu jakostí drátů MIG. Kompletní řada velikostí bubnů nabízí řešení pro jakýkoli druh výroby – od malých dílen až po velkovýrobu. Konstrukční provedení našeho největšího bubnu se vyznačuje vyztuženými rohy a zvedacími popruhy, díky kterým tento nejodolnější velkokapacitní buben umožňuje použití navinutého drátu v jakémkoli prostředí.
Vynikající výkon při podávání
Od měkké oceli po nízkolegované dráty, dráty ESAB MIG poskytují vynikající podávací výkon pro vysokorychlostní svařování a dlouhé podávací vzdálenosti.
Specifikace
Specifikace
Klasifikace
EN ISO 14341-A : G 42 3 C1 4Si1
EN ISO 14341-A : G 46 5 M20 4Si1
EN ISO 14341-A : G 46 5 M21 4Si1
EN ISO 14341-B : G 55A 5 M21 S6
EN ISO 14341-A : G 4Si1
SFA/AWS A5.18 : ER70S-6
CSA W48 : B-G 49A 3 C1 S6
EN ISO 14341-B : G S6
Schválení
ABS : 3Y SA
BV : SA3YM (C1, M21)
CE : EN 13479
CWB : B-G 49A 3 C1 S6
DB : 42.039.30
DNV-GL : III YMS (C1, M21)
LR : 3YS H15 (C1, M21)
UKCA : EN 13479
VdTÜV : 10051
Typ legování
Carbon-Manganese steel (Mn/Si-alloyed)
Ochranný plyn
M20, M21, C1 (EN ISO 14175)
Typické vlastnosti v tahu
Podmínky
Mez skluzu
Mez pevnosti v tahu
Prodloužení
AWS C1
Po svaření
450 MPa
550 MPa
30 %
EN C1
Po svaření
460 MPa
570 MPa
28 %
EN M20
Po svaření
528 MPa
617 MPa
22 %
EN M21
Po svaření
490 MPa
590 MPa
29 %
Uvolněného Napětí
15 hour(s) 650 °C
385 MPa
520 MPa
-
Vrubová houževnatost
Podmínky
Testovací teplota
Vrubová houževnatost
AWS C1
Po svaření
-30 °C
100 J
EN C1
Po svaření
20 °C
110 J
Po svaření
-30 °C
75 J
EN M20
Po svaření
-50 °C
102 J
EN M21
Po svaření
20 °C
130 J
Uvolněného Napětí
15 hour(s) 650 °C
20 °C
120 J
Po svaření
-20 °C
120 J
Uvolněného Napětí
15 hour(s) 650 °C
-20 °C
90 J
Po svaření
-30 °C
100 J
Po svaření
-40 °C
90 J
Po svaření
-50 °C
80 J
Typické složení drátu %
C
Mn
Si
0.074
1.68
0.95
Typického chemické složení svarového kovu v %
C
Mn
Si
S
P
Cu
C1
0.09
1.08
0.70
0.013
0.013
0.05
M20
0.07
1.39
0.67
0.009
0.01
0.04
M21
0.10
1.28
0.80
0.013
0.013
0.05
Údaje ukládání
Průměr
A
V
Rychlost podávání drátu
Produktivita
0.8 mm
60-185 A
18-24 V
3.2-10.0 m/min
0.8-2.5 kg/h
0.9 mm
70-250 A
18-26 V
3.0-12.0 m/min
0.8-3.3 kg/h
1.0 mm
80-300 A
18-32 V
2.7-15.0 m/min
1.0-5.5 kg/h
1.2 mm
120-380 A
18-35 V
2.3-15.0 m/min
1.2-8.0 kg/h
1.4 mm
150-420 A
22-36 V
2.3-12.0 m/min
1.6-8.7 kg/h
1.6 mm
225-550 A
28-38 V
2.3-12.0 m/min
2.1-11.4 kg/h
