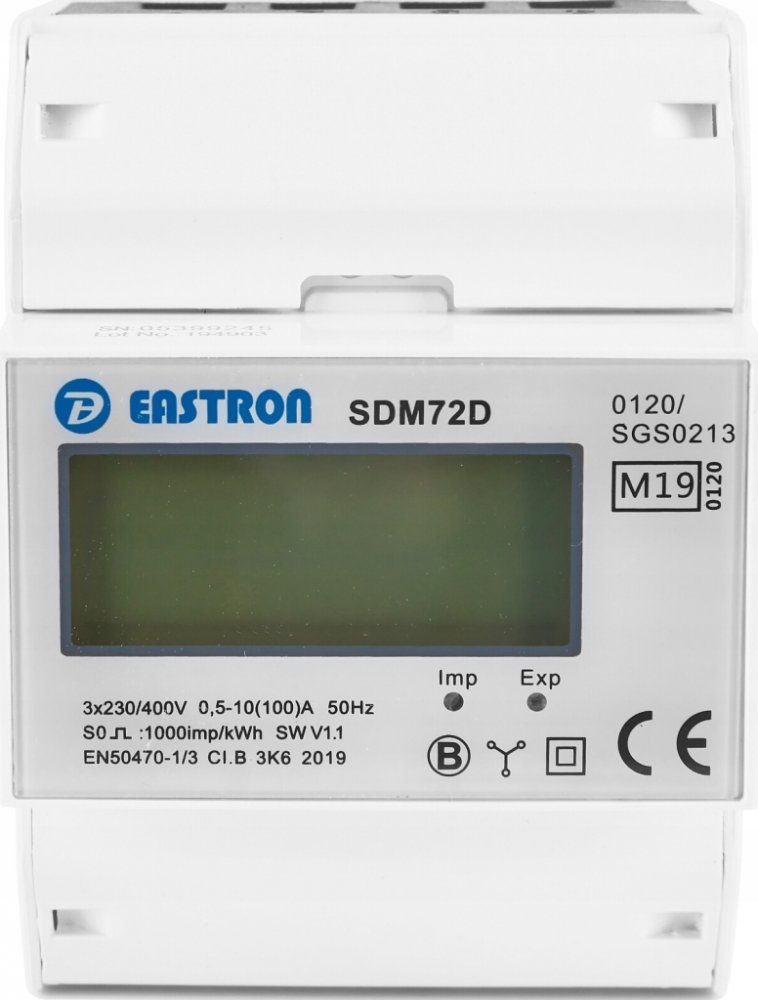

Elektroměr 3F SDM72D MID VCX 100A
Třífázový elektroměr
SDM72D MID
- Počítadlo třífázové s podsvíceným LCD displejem indikujícím různé provozní parametry měřiče, které mají použití při měření energie pro průmyslové a komerční aplikace.
- Model SDM72D - měří a indikuje spotřebu činné energie (kWh).
- Čítače jsou v souladu se směrnicí EU 2004/22/ES, nazývanou směrnice MID – Measuring Instrument Directive pol.: směrnice o měřicích ...
Třífázový elektroměr
SDM72D MID
- Počítadlo třífázové s podsvíceným LCD displejem indikujícím různé provozní parametry měřiče, které mají použití při měření energie pro průmyslové a komerční aplikace.
- Model SDM72D - měří a indikuje spotřebu činné energie (kWh).
- Čítače jsou v souladu se směrnicí EU 2004/22/ES, nazývanou směrnice MID – Measuring Instrument Directive pol.: směrnice o měřicích zařízeních ze dne 31. března 2004.
Sada obsahuje:
- 1 Ks Počítadlo elektrické energie SDM72D MID
Provozní parametry:
- Jmenovité napětí: 230/400V AC (3~)
- Provozní napětí: 80%-120% Un
- Odolnost proti napětí: AC 4kV-1m
- Odolnost proti rázovému napětí: 6kV-1,2/50µS
- Proud: 10A
- Maximální jmenovitý proud: 100A
- Startovací proud: 0,4% lb
- Odolnost proti přetížení: 30 Imax – 0,01s
- Pracovní frekvence: 50 Hz +/- 10%
- Příkon: 2W/10VA/Fáze
- Displej 1000imp/kWh
Technické parametry:
- Přesnost: třída 1
- Mezinárodní standard přesnosti měření činné energie: IEC 62053-21/EN EN50470-1/3,
- Pracovní teplota: -20°C / + 55°C
- Skladovací teplota: -40 °C / + 70 °C
- Referenční teplota: +23°C +/- 2°C
- Provozní vlhkost: 90%
- Vlhkost při skladování: 95%
- Doba spuštění: 10 sekund
- Ochrana proti vniknutí vody a prachu: IP51
- Mechanické prostředí: M1
- Stupeň ochrany: II
Rozměry:
- Výška: 100mm
- Šířka: 72mm
- Hloubka: 66mm
Schéma zapojení:
- Svorka 1/5: L1 IN/OUT
- Svorka 2/6: L2 IN/OUT
- Svorka 3/7: L3 IN/OUT
- Svorka 4/8: neutrální
Tipy pro montáž
- Před připojením měřiče se ujistěte, že není připojen k elektřině.
- Používejte pouze izolované nástroje.
- Před spuštěním szkontrolujte správnost připojení vodičů a jejich vhodnost pro maximální proud měřiče.
- Montujte počítadlo výhradně v suchém, čistém prostředí, chráněném proti znečištění a riziku poškození.
- Nedotýkejte se svorek počítadla neizolovanými nástroji, holými rukami nebo jinými neurčenými k tomu předměty.
- Po namontování počítadla zavřete ochranný kryt, nestrhávejte plomby, neotvírejte víko – může vést k chybným indikacím a uneplatnosti záruky.
- Po instalaci smí zařízení obsluhovat pouze oprávněný personál.
- 1. Šírka DIN
Více informací o produktu
SDM72D MID
- Počítadlo třífázové s podsvíceným LCD displejem indikujícím různé provozní parametry měřiče, které mají použití při měření energie pro průmyslové a komerční aplikace.
- Model SDM72D - měří a indikuje spotřebu činné energie (kWh).
- Čítače jsou v souladu se směrnicí EU 2004/22/ES, nazývanou směrnice MID – Measuring Instrument Directive pol.: směrnice o měřicích zařízeních ze dne 31. března 2004.
Sada obsahuje:
- 1 Ks Počítadlo elektrické energie SDM72D MID
Provozní parametry:
- Jmenovité napětí: 230/400V AC (3~)
- Provozní napětí: 80%-120% Un
- Odolnost proti napětí: AC 4kV-1m
- Odolnost proti rázovému napětí: 6kV-1,2/50µS
- Proud: 10A
- Maximální jmenovitý proud: 100A
- Startovací proud: 0,4% lb
- Odolnost proti přetížení: 30 Imax – 0,01s
- Pracovní frekvence: 50 Hz +/- 10%
- Příkon: 2W/10VA/Fáze
- Displej 1000imp/kWh
Technické parametry:
- Přesnost: třída 1
- Mezinárodní standard přesnosti měření činné energie: IEC 62053-21/EN EN50470-1/3,
- Pracovní teplota: -20°C / + 55°C
- Skladovací teplota: -40 °C / + 70 °C
- Referenční teplota: +23°C +/- 2°C
- Provozní vlhkost: 90%
- Vlhkost při skladování: 95%
- Doba spuštění: 10 sekund
- Ochrana proti vniknutí vody a prachu: IP51
- Mechanické prostředí: M1
- Stupeň ochrany: II
Rozměry:
- Výška: 100mm
- Šířka: 72mm
- Hloubka: 66mm
Schéma zapojení:
- Svorka 1/5: L1 IN/OUT
- Svorka 2/6: L2 IN/OUT
- Svorka 3/7: L3 IN/OUT
- Svorka 4/8: neutrální
Tipy pro montáž
- Před připojením měřiče se ujistěte, že není připojen k elektřině.
- Používejte pouze izolované nástroje.
- Před spuštěním szkontrolujte správnost připojení vodičů a jejich vhodnost pro maximální proud měřiče.
- Montujte počítadlo výhradně v suchém, čistém prostředí, chráněném proti znečištění a riziku poškození.
- Nedotýkejte se svorek počítadla neizolovanými nástroji, holými rukami nebo jinými neurčenými k tomu předměty.
- Po namontování počítadla zavřete ochranný kryt, nestrhávejte plomby, neotvírejte víko – může vést k chybným indikacím a uneplatnosti záruky.
- Po instalaci smí zařízení obsluhovat pouze oprávněný personál.
- 1. Šírka DIN
