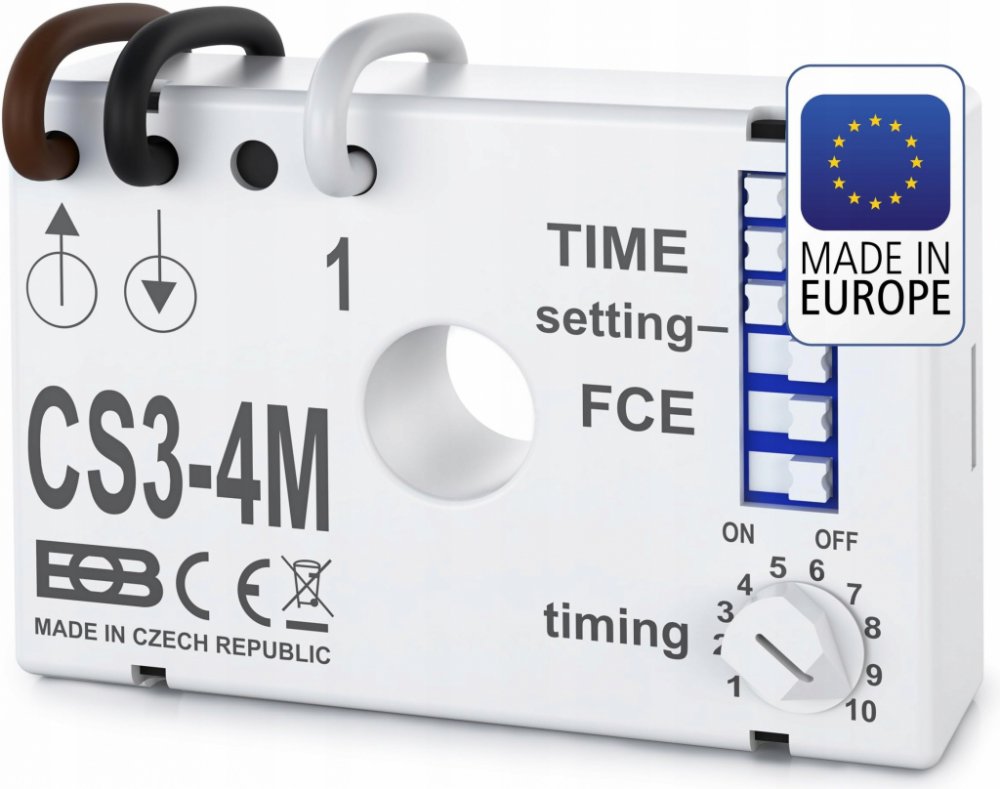

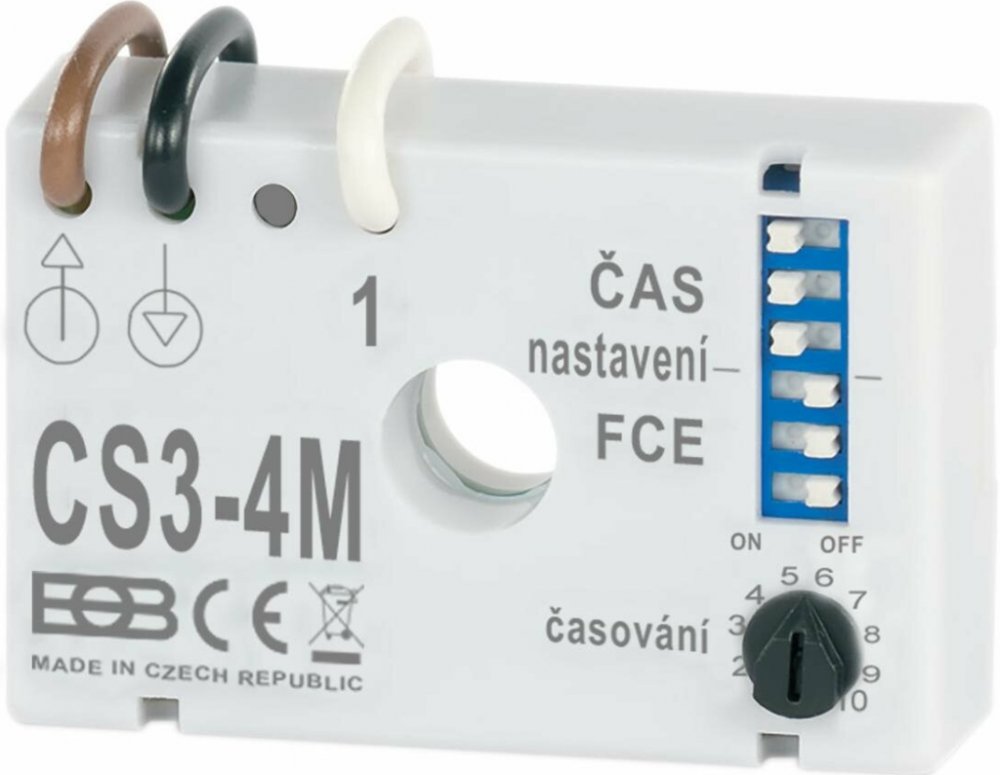

Vlastnosti CS3-4M:
je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.
Osm funkcí CS3-4M:
časové zpoždění s možností přerušení
zpožděné vypnutí (obdoba CS3-1)
multi-časové relé s blokováním
časové relé bez možnosti blokování
impulsní relé (ovládání z více míst)
zpožděné sepnutí
zpožděné sepnutí...
Vlastnosti CS3-4M:
je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.
Osm funkcí CS3-4M:
časové zpoždění s možností přerušení
zpožděné vypnutí (obdoba CS3-1)
multi-časové relé s blokováním
časové relé bez možnosti blokování
impulsní relé (ovládání z více míst)
zpožděné sepnutí
zpožděné sepnutí i vypnutí
blikač
Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujících funkcí.
Vysvětlení funkcí CS3-4M:
1. Časové relé s možností přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.
2. Zpožděné vypnutí (obdoba CS3-1)
K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.
3. Multi-časové relé s blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.
4. Časové relé bez možnosti přerušení
K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Po odčasování se zátěž vypne.
5. Impulsní relé (ovládání z více míst)
Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.
6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.
7. Zpožděné sepnutí i vypnutí
Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.
8. Blikač
Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.
Technické parametry
Napájení 230, 0 V / 50 Hz
Typ montáže pod vypínač
Montáž bez nulového vodiče Ano
Odporová zátěž 5 W až 150 W
Induktivní zátěž 5 VA až 50 VA
Příkon 0.500000000 W
Spínací prvek triak
Nastavitelný čas 1 s až 1200 min
Pojistka Ano (FU 2 A/ H 5*20 mm)
Stupeň krytí IP20
Pracovní teplota 0 °C až 50 °C
