ELEKTRO v.d. Bečov A121131 svornice RSA 2,5 A TM

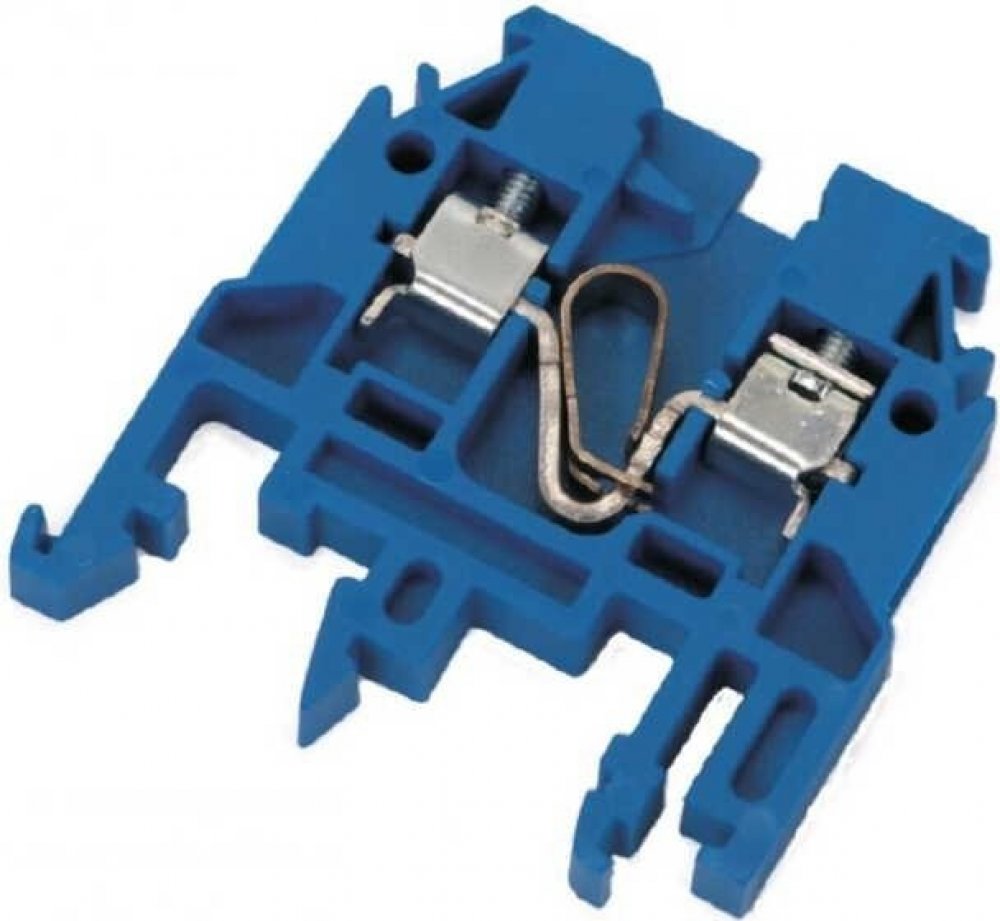

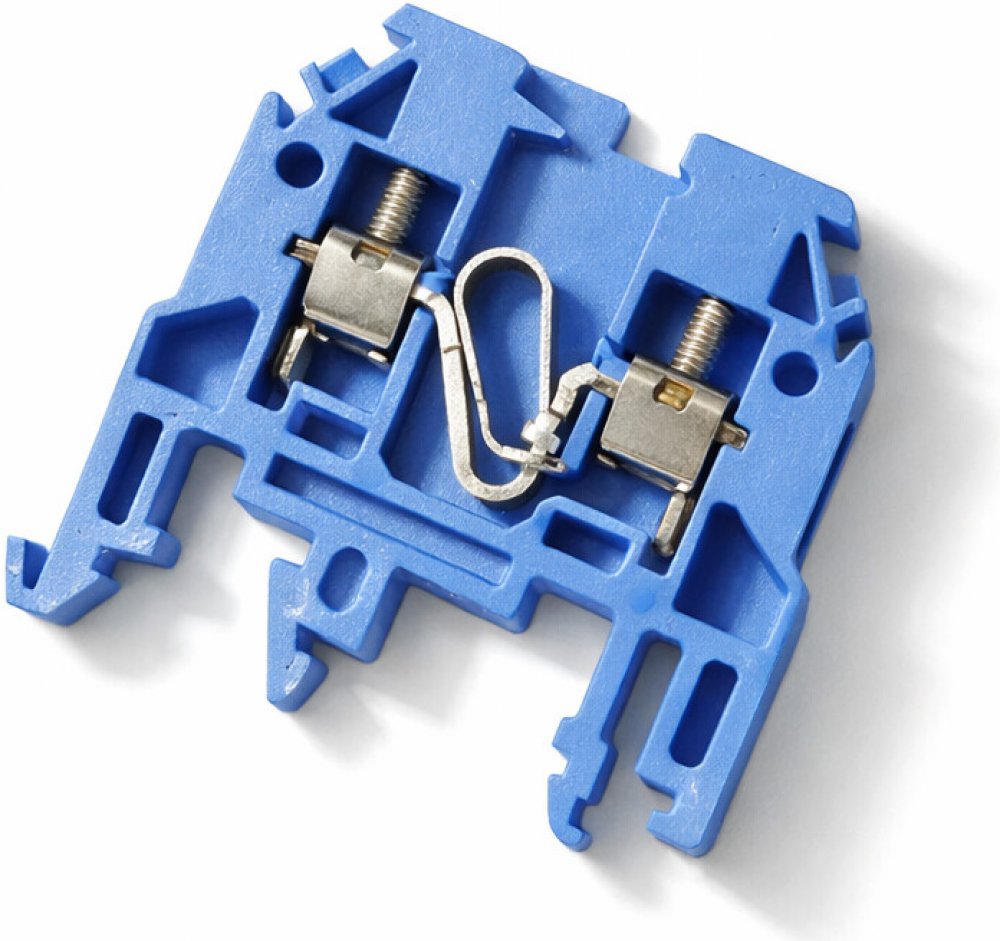

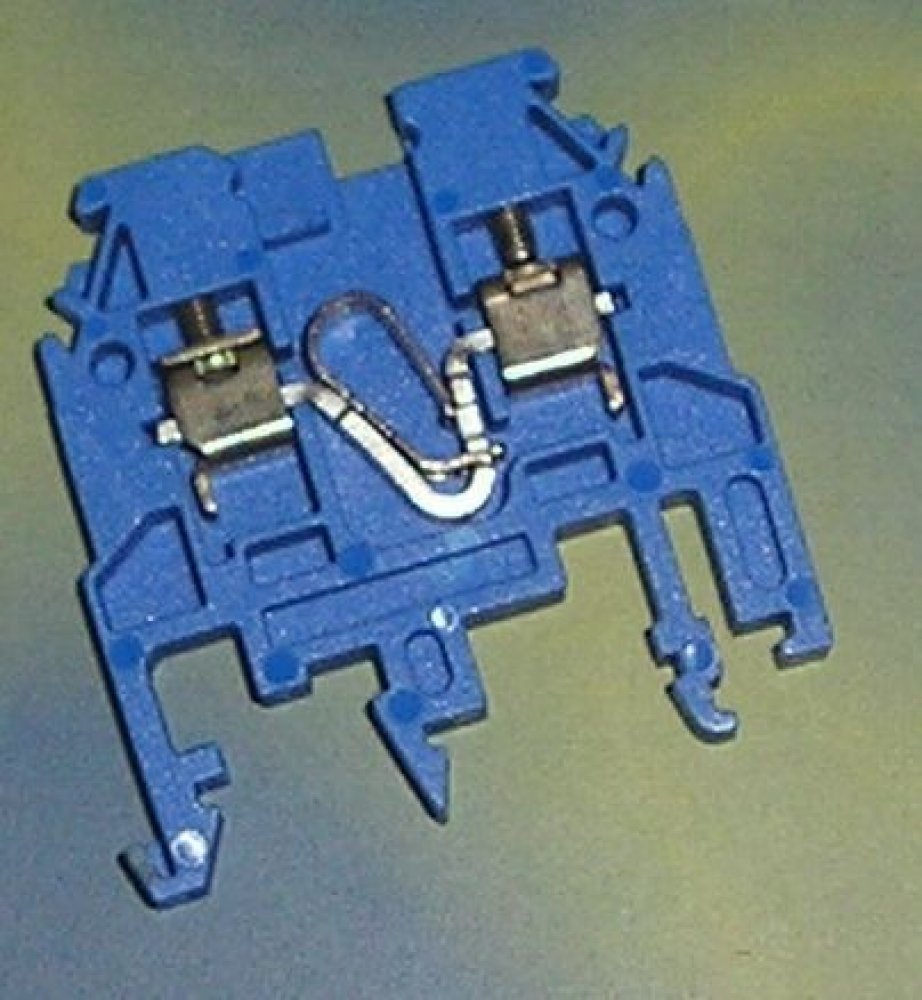

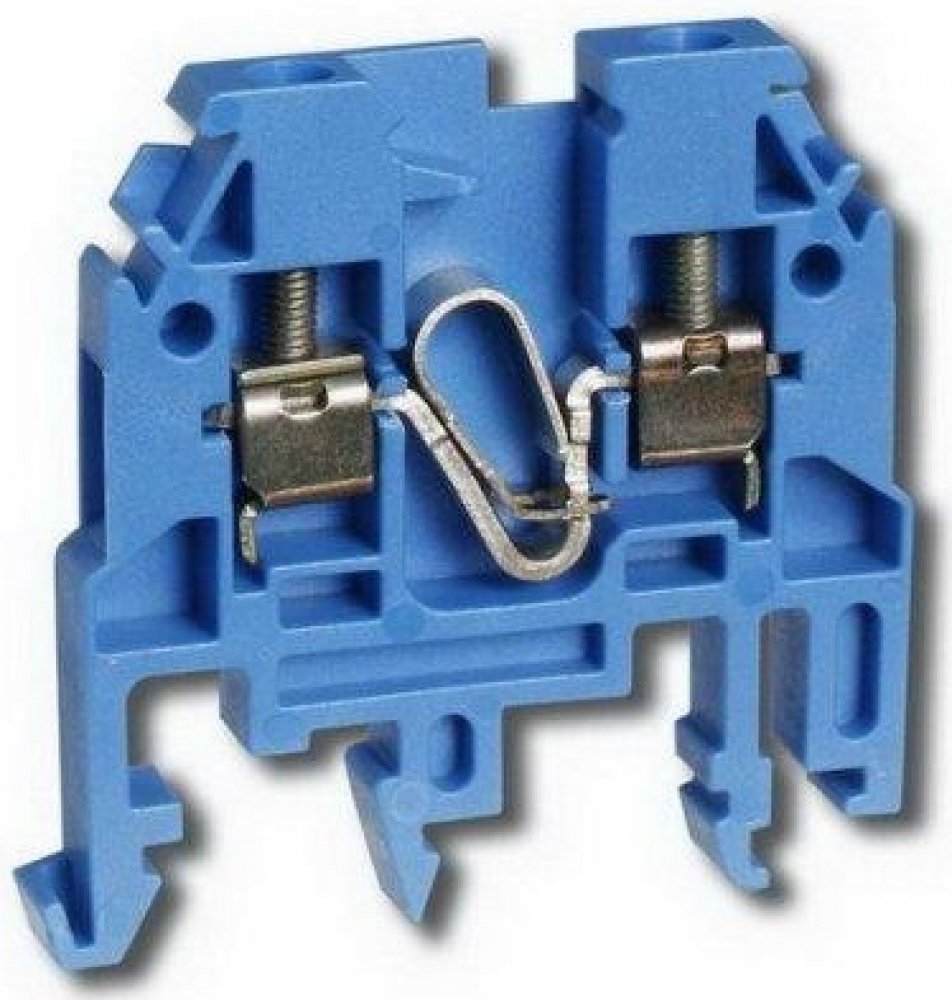

Xtend Solarmi řadová svorka RSA 2,5 A
Řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči. Svorky je možné označit průběžnými páskami, označovacím profilem nebo krytkami s výstražnými symboly.
Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2.
Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 až +105 °C. Svorky mají obecně krytí IP 20 (RSA 35 A a RSA 70 A mají IP 10).
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky - 0,2 až 2,5 mm2
Připojitelný průřez jednodrátového vodiče - 0,2 až 2,5 mm2
Připojitelný průřez vícedrátového vodiče - 0,5 až 2,5 mm2
Způsob montáže - DIN lišta 35 mm (TH 15, TH 35, G 32)
Třída hořlavosti izolačního materiálu dle UL 94: V0 (samozhášivý plast - bez halogenů)
Normy: EN 60947-1 a 60947-7-1
U všech typů je pro spolehlivé upnutí tuhých či ohebných měděných, eventuálně hliníkových vodičů použito tepelně zušlechtěného ocelového třmenu s galvanickou povrchovou úpravou (při použití hliníkových vodičů ve svorkách se postupuje dle technické informace TNI 37 0606). Ohebné vodiče není nutné zakončovat dutinkou.
ZÁKLADNÍ SPECIFIKACE
Jmenovitý průřez: 2,5 mm2
Jmenovitý proud: 24 A (22 A v případě aplikovaného propojovacího hřebenu)
Jmenovité izolační napětí: 1000 V
Krátkodobý výdržný proud: 300 A
Typ el. připojení: závitová přípojka
Krytí: IP20
Rozměry: 41,5 x 40,5 x 5 mm
Provozní teplota: -40 až +105 °C
Materiál: plast, PA 6 (V0)
Barva: modrá
